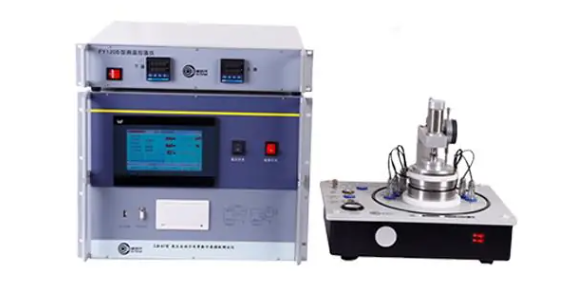

GPJD-50型工频50HZ型介质损耗介电常数测试系统

关键词：50HZ工频，介电损耗tgδ，介电系数（ε）

GPJD-50型工频50HZ型介质损耗介电常数测试系统是专为绝缘材料（如云母带，有机硅，聚丙烯等高分子材料，变压器油，电容器油，电缆油等绝缘油）固体电工绝缘材料如绝缘漆、树脂和胶、浸渍纤制品、层压制品、云母及其制品、塑料、电缆料、薄膜复合制品、陶瓷和 玻璃等的相对介电系数（ε）与介质损耗角正切值（tgδ）的测试。进行高压介质损耗介电常数的测量，可以采用自动测试模式，在不同的电压下电容量和介损值的变化曲线，突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；本电极采用的是三电极式结构，能有效的消除表面漏电流的影响，使测量电极下的电场趋于均匀电场。电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，自动滤除50Hz干扰。符合GB5654,GBT1409,GBT1693等国标。

符合：

1、《GB/T 1409-2006 测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法

2、GB/T 1693-2007硫化橡胶 介电常数和介质损耗角正切值的测定方法

3、GB/T 5654-1985液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量

主要技术参数：

1、准确度： Cx:  ±（读数×0.5%+0.5pF）

 测试三电极系统Cx:  ±（读数×0.2%+0.2pF）

介电损耗tgδ: ±（读数×0.5%+0.00005）  分辨率0.000001

测试三电极系统tgδ:  0.00001-1±（读数×0.2%+0.00005）

介电常数ε: 1-1000±(读数×0.5%)

2、电容量范围：内施高压： 3pF～509000pF/2.5kV  60pF～2.5μF/0.5kV

外施高压： 3pF～1.5μF/10kV  60pF～30μF/0.5kV

分 辨 率：  0.0001pF，4位有效数字

3、tgδ 范  围：  不限，分辨率0.0001%，电容、电感、电阻三种试品自动识别。

4、试验电流范围：    5μA～5A内施高压： 设定电压范围：0.5～2500V

输出电流：400mA，频率40-70Hz可调

5、电极温度：       200°C   (配上温控仪，精度0.1°)

6、加热时间：             30分钟

7、电极压力：             0~~1.0Mpa连续可调

8、测量电压：        2000V，50Hz

9、真空度：              电极可抽真空至3*10^-2 Mpa

7、高低压电极之间距离：0~5mm可调

8、百分表示值误差：0.01mm

9、高压电极直径与表面积   ￠98mm(75.43cm²)

10、测量极直径：50mm  （表面积19.6cm²）

11、空极tgδ：≤3×10^-5

5、环境温度：20±5℃

6、相对湿度：65±5%

13、体积：Ф210mm H180mm

14、重量：6kg

电极压力             0~~1.0Mpa连续可调

测量电压        2000V，50Hz

真空度              电极可抽真空至3*10^-2 Mpa

尺寸重量            长*宽*高   400 mm*300 mm*400 mm，15Kg
