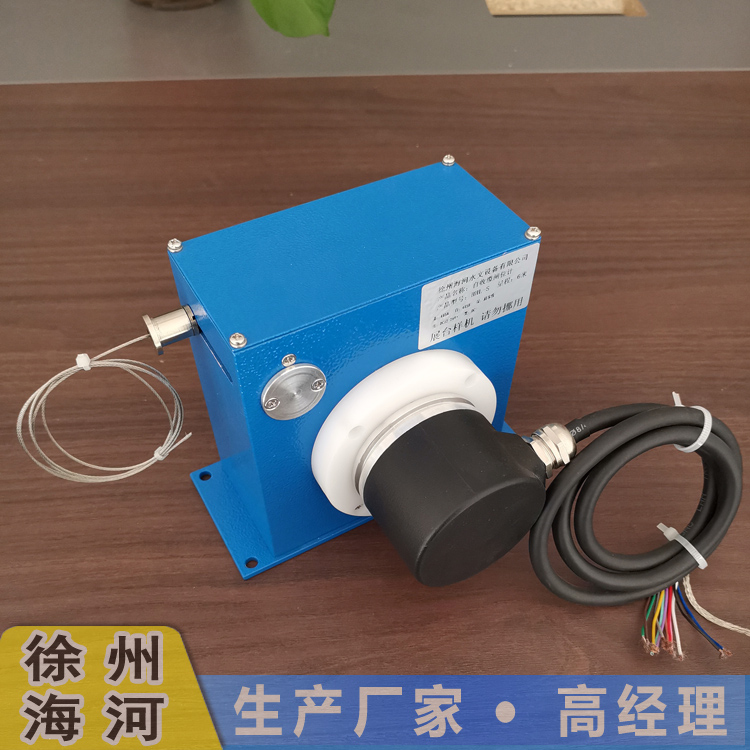

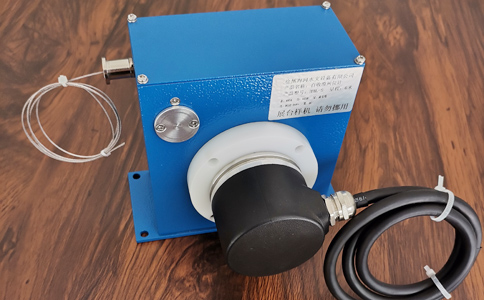

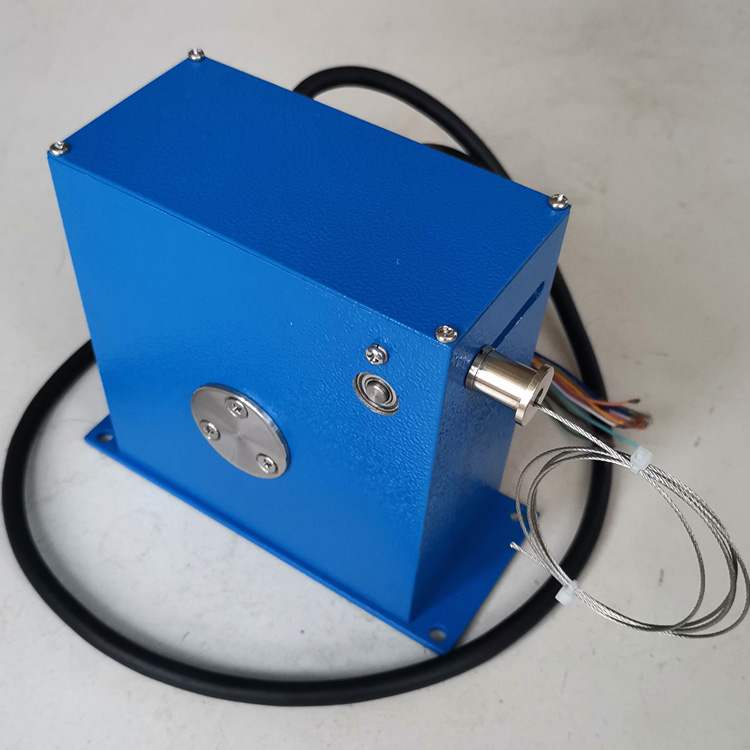

HHL-S自收缆闸位计是一种用于测量闸门开度位置的传感器设备，其核心工作原理是通过恒力弹簧平衡系统与编码器的协同工作，实现高精度位移测量。?

以下是其关键特性及应用场景的详细说明：

技术原理

?恒力收绳机制?：采用恒力弹簧组件，当闸门升降时，钢丝绳的收放带动编码器转动，将机械位移转化为电信号（如格雷码、4-20mA或RS485信号）?。

?信号输出多样性?：支持并行格雷码、SSI同步串行信号、模拟量等多种输出方式，适配不同控制系统需求?。

自收缆闸位计主要技术指标:

1、检测量程：6米

2、分辨率：1毫米
3、测量系统误差：≤3mm

4、外形尺寸：长150mmx宽120mmx高160mm

5、底板安装固定孔：长138mmx宽54mm，4-ф5.6固定孔

6、输出信号（可单选或多选）：4-20毫安；RS485；串行SSI信号

7、工作电压：DC12V-24V

8、防护等级: IP63，传感器等级IP65

9、环境参数: 温度 -25℃～+80℃，相对湿度≤95%(RH40℃)

典型应用

?水利工程?：水库、船闸、水电站的闸门开度监测?
