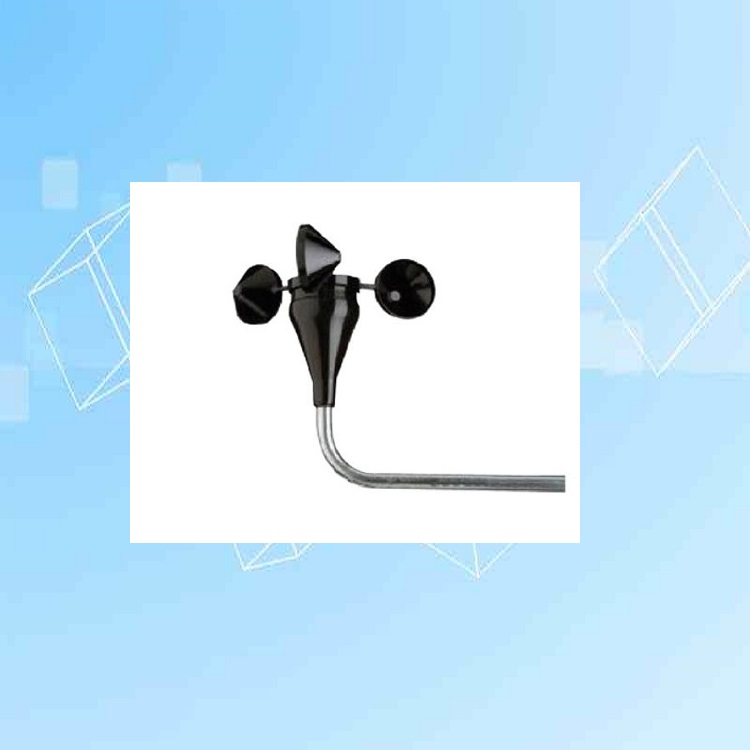

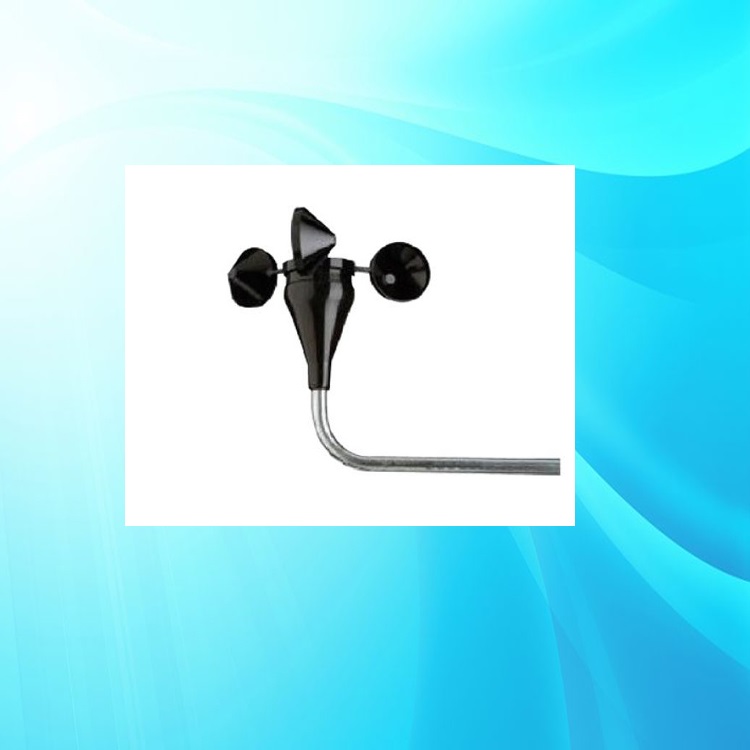

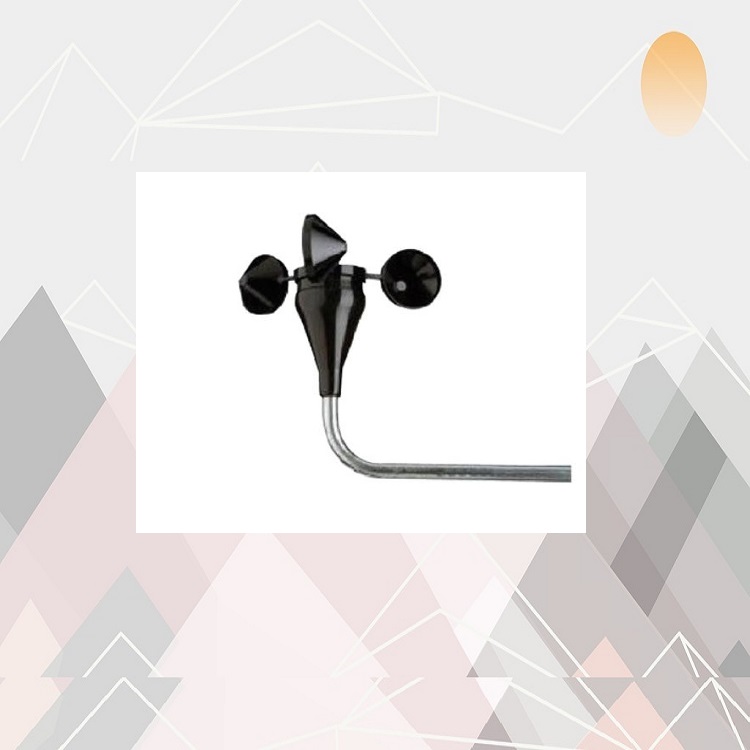

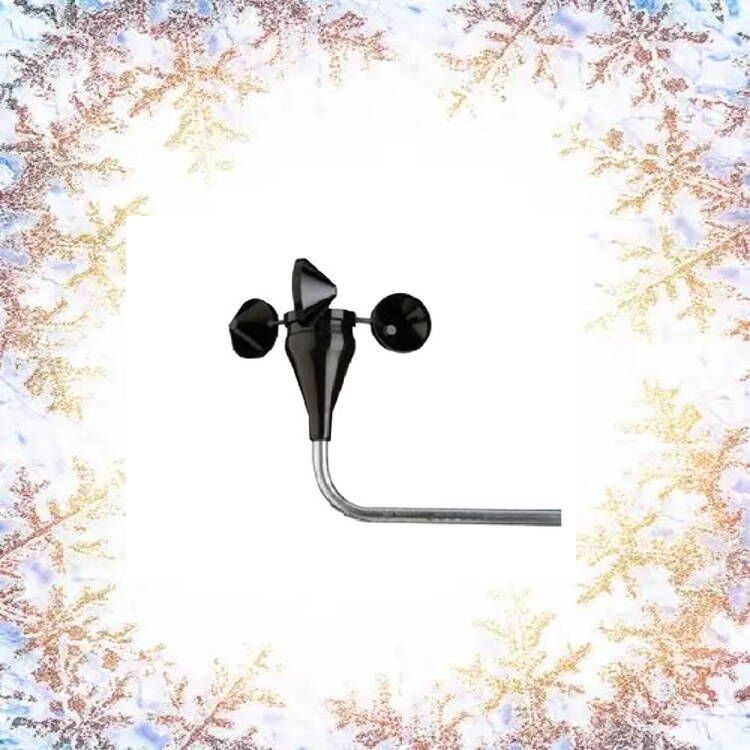

风速传感器/风速计 （美国） 型号:NRG40C 库号：D409002

风速传感器简单、精美的工程结构，防尘土和磨损，改良的 Teflon轴承。#40C风速传感器全部采用防腐材料。#40C风速传感器频率输出易于滤波和长电缆输送。低价榕的质量，换轴承，在恶劣的环墳中能多年保持精度。

工作原理

通过一个四极磁铁，传感器产生一个正弦曲线电压进入线圈，线圈产生一个输出频率信号，该信号和风速的大小是成比例的。#40C的产品材料是坚固的的聚碳酸酯风杯，风杯在一个模具中制造，可重复性能非常好。

应用领域

环境监测

气象研究

道路气象

参数

工作范围：0～60m/s参数：传感器测量范围：机械，360°，连续转动描述

传感器类型：三杯式风速计

应用：风资源评估、气象研究、环境监测

传感器测量范围：1米/秒 – 96米/秒

仪器兼容性：兼容所有的NRG数据采集器

输出信号

信号类型：低位AC正弦波，频率和风速大小成线性比例

风速计传输函数：米/秒 = (Hz x 0.765) + 0.35，[英里/小时 = (Hz x 1.711) + 0.78]

输出电压极值：小值80mV（峰值到峰值）

60Hz输出电压：12V（峰值到峰值），典型输出。输出信号振幅与风速大小不成比例

标定：每个风速计都经过了单独标定，有电子标定报告

输出信号范围：0 – 125Hz

响应特征

启动风速：0.78米/秒

距离常数（63%恢复）：3米

转动惯性：68 x 10-6 S-ft2

转子直径：190mm

安装

支架：安装在直径为13mm的主干上，通过开口销子和固定螺栓固定

所需工具：0.25英寸内六角扳手，凡士林油，电胶布

工作环境

工作温度范围：-55 – 60℃

工作湿度范围：0 – RH

物理性能

连接器：4-40黄铜六角螺母/高质量端子

重量：0.14Kg

尺寸：圆锥形横截面风杯，直径51mm，总高度81mm

材料：

风杯：聚碳酸酯黑色铸模

传感器体：黑色ABS塑料

转动轴：铜铍合金

轴承：改良特氟龙，免润滑

磁性：Indox永磁铁，直径1.25mm，长13mm，四极

线圈：单线圈，并线筒子，#40号线，4100圈，ESD保护屏蔽

外套：PVC保护传感器终端外套

终端：黄铜
