HZW-ZL闸位计机械限位开关一体（闸位限位一体机）

闸位计机械限位开关一体是结合闸位计（用于检测闸门开度）和机械限位开关（控制闸门上下限位）的集成设备，广泛应用于水利、工业等领域。以下是关键信息：

核心功能

?闸位计?：通过位移传感器实时检测闸门开度，输出模拟信号或数字信号，用于开度监测。 ?

?机械限位开关?：通过行程开关控制闸门上下限位，当闸门达到预设位置时触发电路通断，实现限位保护。 ?

闸位计主要技术参数：

检测量程：常规0~80m （可更大）

分辨力：1cm或1mm

工作电压：DC12-24V

连接方式：偏心轴连接、弹性连接、齿轮连接等

通信接口（选装） ：RS485（Modbus-RTU 协议）；4-20mA模拟量；并行格雷码；串行SSI信号

环境温度：-30℃~85℃;

相对湿度：≤95%（RH40℃）

机械限位开关主要技术参数：

1、输入轴与凸轮轴速比：1:7.5， 1:16， 1:30， 1:64， 1:120， 1:256

2、上下限控制精度：±3cm

3、行程开关工作电压：DC24V或AC220V

4、行程开关工作电流：3A

5、2个行程开关有独立的公共点、常开、常闭触点（可根据需要增加至4个或6个）

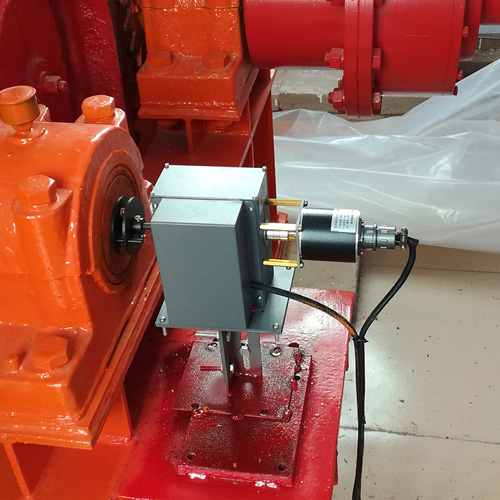

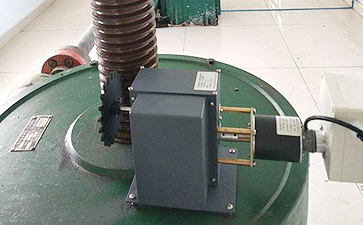

闸位计限位开关一体安装方便，一次安装实现两种功能：检测闸门启升起高度，并能对闸门位置进行限位控制。为实现远程自动化控制提供了有利的条件。
