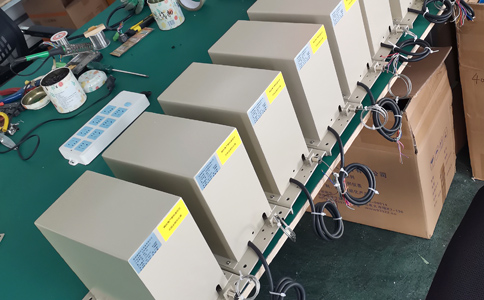

HHL恒力收绳闸位计（拉绳式闸位计）

一、概述

HHL恒力收绳闸位计，从内部拉出一根钢丝绳与被测闸门直接连接，闸门提升或下降时钢丝绳带动与编码器同轴的测轮旋转，使编码器与被测闸门同步转动，从而将被测闸门的启降转化为编码器轴的旋转，输出相应的位置信息。其内部的机械机构主要由恒力弹簧、弹簧轮、测轮、轮轴等组成，下降过程由闸门拉动弹簧反绕，带动机械机构转动，上升则由反绕弹簧产生的力量带动机械转动、拉动钢丝绳上升。适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量，控制。

二、主要技术指标:

1、检测量程：11米

2、分辨率：1毫米

3、测量系统误差：≤5mm

4、外形尺寸：长210mmx宽117mmx高220mm

5、底板尺寸：长270mmx宽150mm，4-M5x25螺钉

6、输出信号（可选）：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号

7、工作电压：DC12V-24V

8、防护等级: IP63，传感器等级IP65

9、环境参数: 温度 -25℃～+80℃，相对湿度≤95%(RH40℃)

三、安装、调试步骤：

1、将闸门落到底

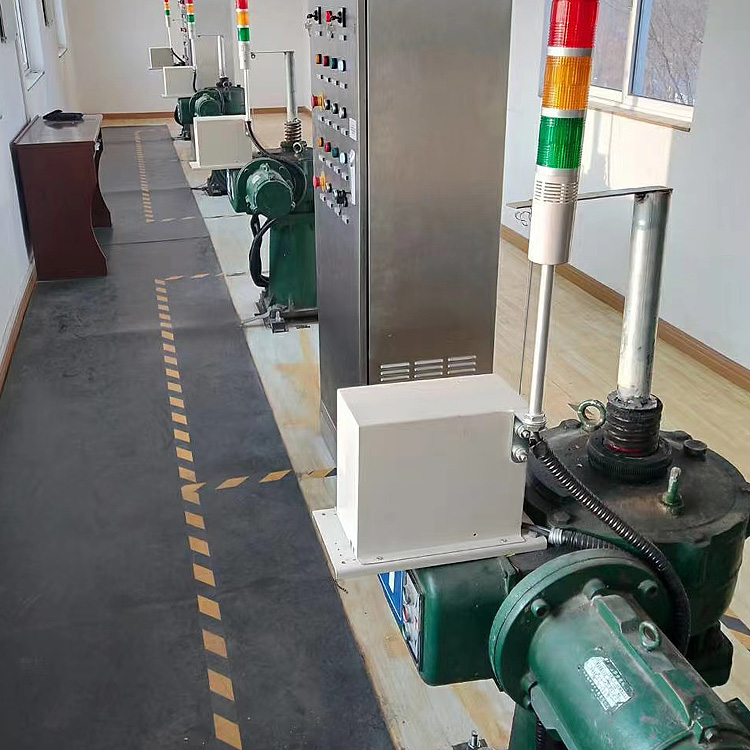

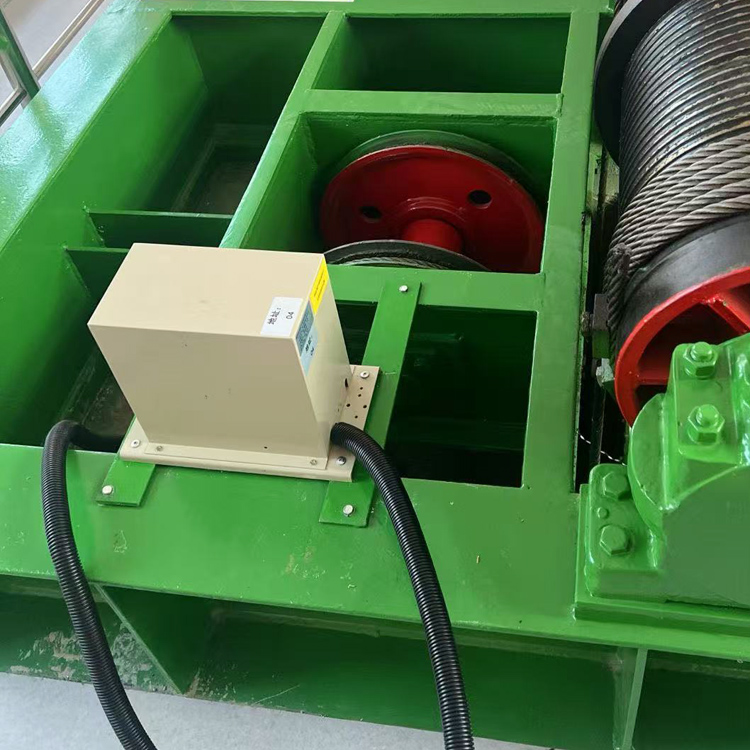

2、将本恒力收绳闸位计直立或侧立安装在适当的位置，将钢丝绳的出绳系在液压杆与闸门连接的位置或闸门上（尽量保证钢丝绳与液压杆保持平行）。（注意：钢丝绳可拉出长度不超过设计值，如果本传感器与钢丝绳系绳点距离较远可在钢丝绳末端加接相应长度的钢丝绳，以免拉断内部钢丝绳）

3、打开防尘罩

4、清零线（绿色）和电源负短接3秒以上清零

5、提起闸门到随意的高度

6、比较闸门的实际高度与显示是否一致（不一致则检查钢丝绳是否平行、回收是否顺利等）

7、检测无误后将开关防尘罩安装好则安装调试工作完成
