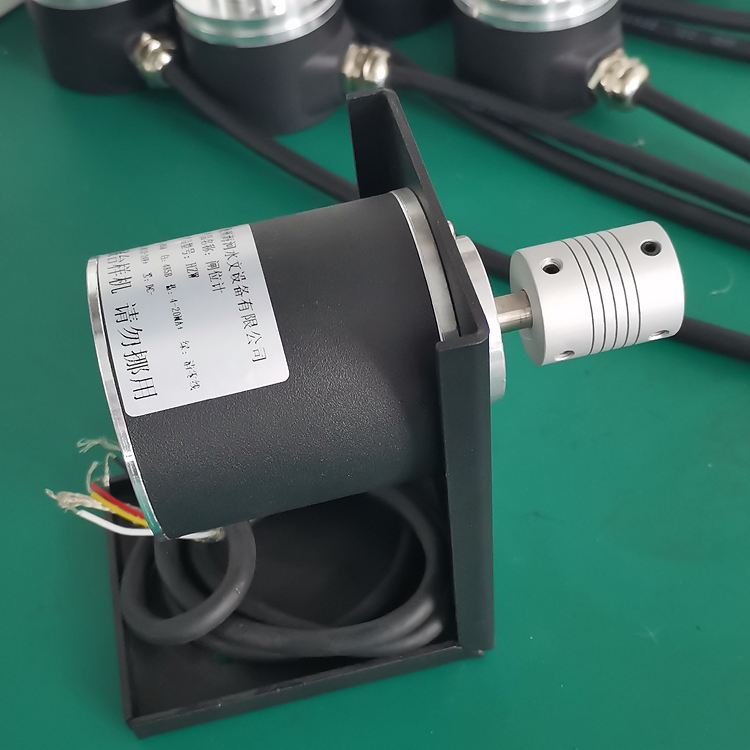

徐州海河HZW轴连接闸位计

主要技术指标

检测量程：常规0~80m （恒力收绳式：量程0-10m）;

分辨力：1cm或1mm

工作电压：DC12-24V

连接方式：偏心轴连接、弹性连接、齿轮连接等

通信接口（选装）：RS485（Modbus-RTU 协议）；4-20mA模拟量；并行格雷码；串行SSI信号

环境温度：-30℃~85℃;

相对湿度：≤95%（RH40℃）

HZW轴连接闸位计安装方法

1、采用弹性联轴器安装方式：传感器伸出轴通过联轴器直接与起闭机卷扬轴或小齿轮轴连接。

①在启闭机的安装轴上打三个M5深20mm的螺孔，将带轴法兰盘固定在安装轴上。

②按照传感器支架安装孔的尺寸要求，在安装轴的下方适当位置安装一块水平的安装支板。

③将传感器支架固定在安装支板上，注意一定要使传感器伸出轴与安装轴尽量保持同轴度，当高度或不同轴度太大时，可在支架下方增加垫块来调整。然后紧固四个安装地脚螺钉(M6螺丝)。

④将弹性联轴器分别紧固在传感器的伸出轴和连接法兰上即可。

2、采用偏心联轴器安装方式：传感器伸出轴通过偏心联轴器直接与起闭机卷扬轴或小齿轮轴连接。

①在启闭机的安装轴上打三个M5深20mm的螺孔，将偏心法兰盘固定在安装轴上。注意要将偏心法兰的中心孔与安装轴的中心尽量保持同心。

②按照传感器支架安装孔的尺寸要求，在安装轴的下方适当位置安装一块水平的安装支板。

③将传感器支架固定在安装支板上，注意一定要使传感器伸出轴与安装轴尽量保持同轴度，当高度或不同轴度太大时，可在支架下增加垫块来调整。然后紧固四个安装地脚螺钉(M8螺丝)。

④将偏心联轴器另一头套在传感器伸出轴上，拧紧传感器伸出轴端的偏心联轴器的紧固螺钉。
