二、核心优势

◆ 高性价比：源头厂家直供，成本可控，精度≤ 0.5%，价格低于同类产品，兼顾性能与经济性。

◆ 智能便捷：支持一键生成 IPC-9704 标准报表，模块化设计灵活配置 8-32 通道，电脑软件界面简洁，操作高效。

◆ 耐用便携：铝合金机身抗压防摔、抗电磁干扰，手提式设计适配实验室固定测试与现场移动检测。

◆ 定制服务：提供通道调整、软件优化等二次开发，适配多样化场景需求。

三、设备功能

◆ 高精度测量：24 位模数转换，±60000με 宽量程覆盖弹性至塑性变形，精准捕捉微应变。

◆ 多通道同步：单通道达 10kHz 采样率，实时同步显示波形与数值，直观分析应变差异。

◆ 数据管理：支持连续 / 触发采集，数据直接导出存储，支持长期追溯与分析。

◆ 校准配置：一键多点校准、调零，配置可保存为常用参数模板，提升重复性测试效率。

四、适用场景

◆ 电子制造：SMT 贴片、焊接、分板、组装等工序实时监测电路板微应变，修正工艺缺陷。

◆ 设计验证：模拟弯折、振动工况，优化电路板抗变形能力与结构可靠性。

◆ 环境测试：高低温、高湿环境下评估材料稳定性，指导产品设计改进。

◆ 高可靠性领域：监测航空航天、汽车电子组件在严苛工况下的形变，预警结构疲劳。

五、设备参数

◆ 通道数目：16

◆ 采样频率：1 ~ 10KHz

◆ 测量范围：±60000με

◆ 测量精度：≤ 0.5%

◆ 采样模式：多通道同步采样

◆ 模数转换器：24位AD

◆ 滤波器：Delta-Sigma型，抗混叠滤波

◆ 数字滤波器：高通/低通/均值

◆ 系统漂移：零漂：±5με / 2h　　温漂：±1με / ℃

◆ 非线性：±0.1%FS或以内

◆ 标度系数：3.5062nV/V/LSB

◆ 应变计灵敏度系数：1.0 ~ 3.0

◆ 支持应变片类型：120Ω

◆ 仪器接口：USB2.0口

◆ 额定电压：AC220V

◆ 额定功率：8W

◆ 工作环境：温度：-20℃ ~ +60℃　　湿度：10%RH ~ 85%RH

◆ 尺寸：130x110x100(mm)

◆ 重量：1kg

六、软件功能

◆ 智能配置：支持应变片参数设置与模板保存，一键校准确保数据准确。

◆ 实时显示：多通道同步采样，动态显示波形曲线，自动检测峰值/谷值及应变速率。

◆ 数据分析：内置IPC/JEDEC-9704标准模板，一键生成 Excel 报告，支持历史数据统计与趋势分析。

◆ 预警功能：可设应变值/应变速率阈值，超阈值自动预警。

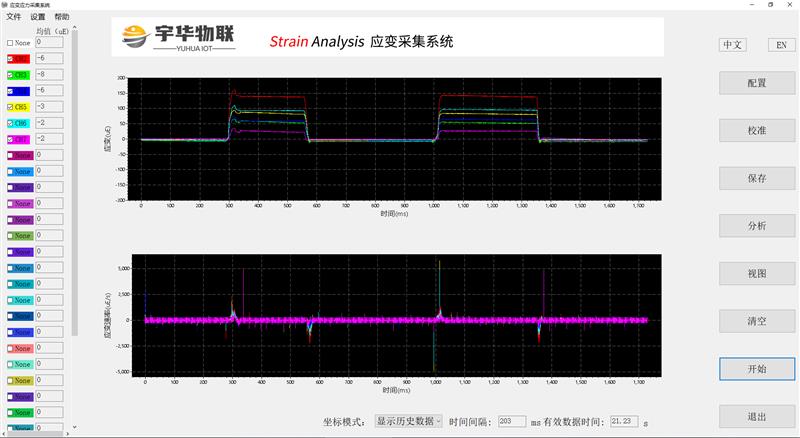

软件数据采集界面

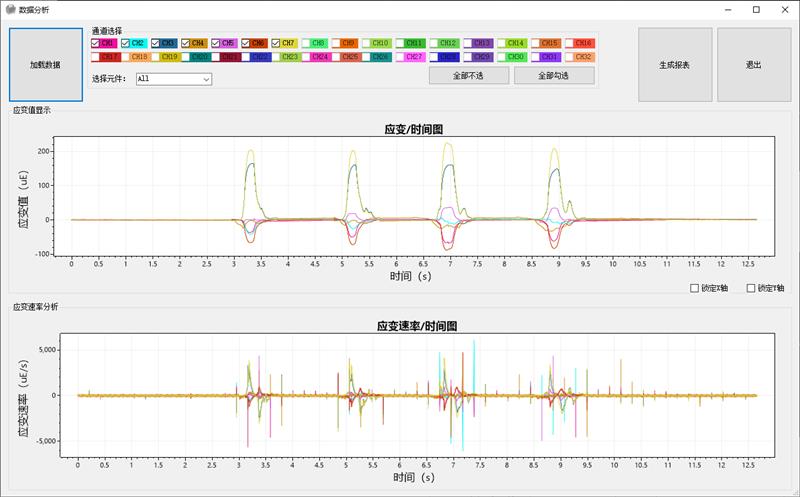

软件数据分析界面

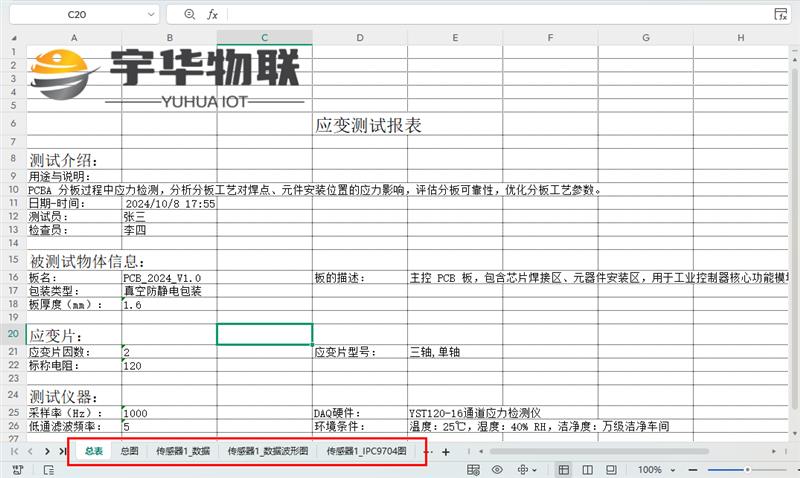

一键成生报告总表

一键生成报告IPC9704图

七、产品标准清单

◆ 应力应变测试仪

◆ 采集分析软件

◆ 电源适配器

◆ USB通信线

◆ 应变片接线板

◆ DB25连接线

◆ 工具箱

◆ 应变片（需另购）

八、技术支持与服务

◆ 免费服务：提供 7×24 小时在线咨询、远程协助诊断软件问题、终身免费软件更新等基础技术支持。

◆ 付费服务：可定制化二次开发、工程师现场服务。

◆ 保修政策：整机保修 1 年，每年一次免费返厂校准检测服务。

广州宇华测控科技有限公司始终致力于为客户提供高品质的 PCBA 应力应变测试解决方案，凭借先进的技术、可靠的产品和专业的服务，助力客户在电子制造与工程领域实现精准的应变测量与质量控制。
