水电站油混水传感器WIOM350S-L200-0-1-0-1长度

水电站油混水传感器WIOM350S-L200-0-1-0-1长度

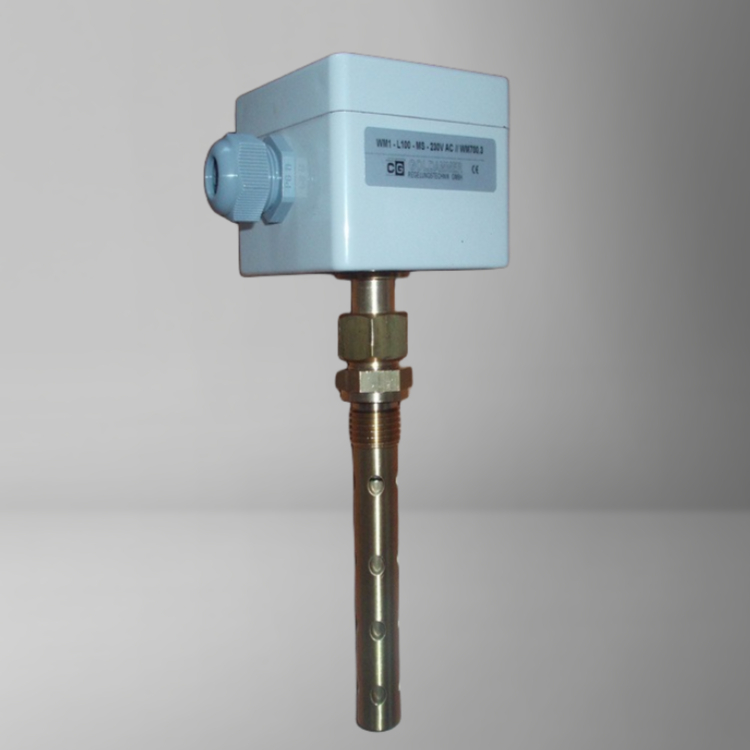

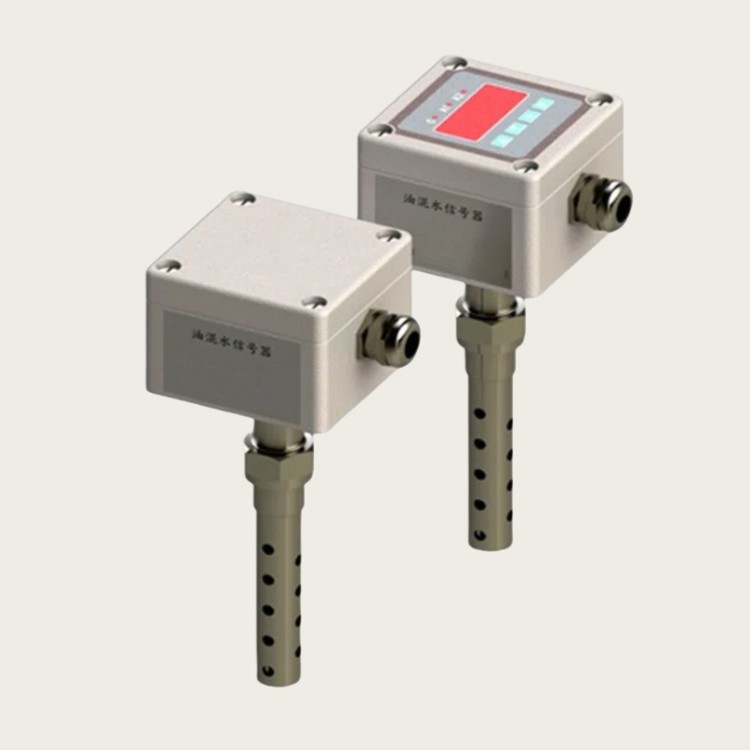

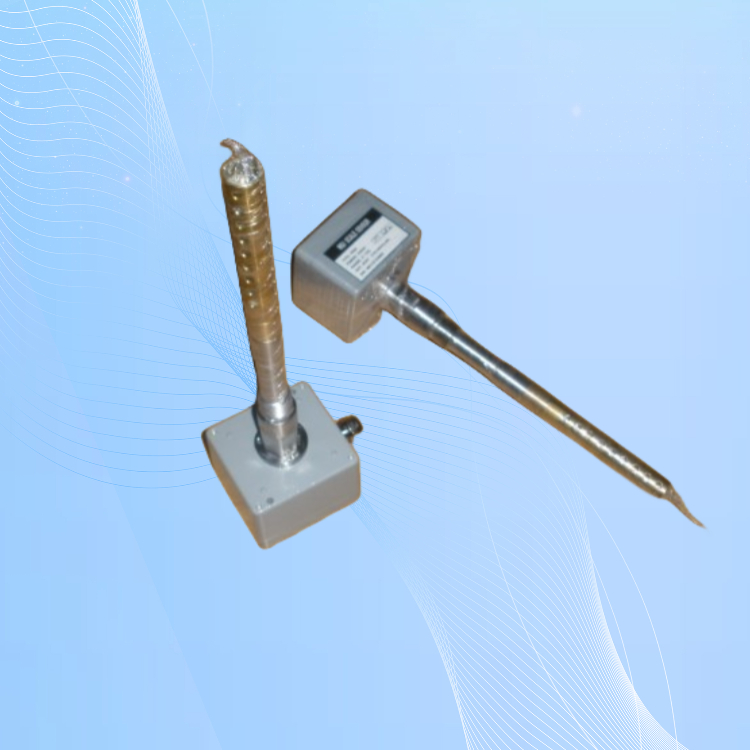

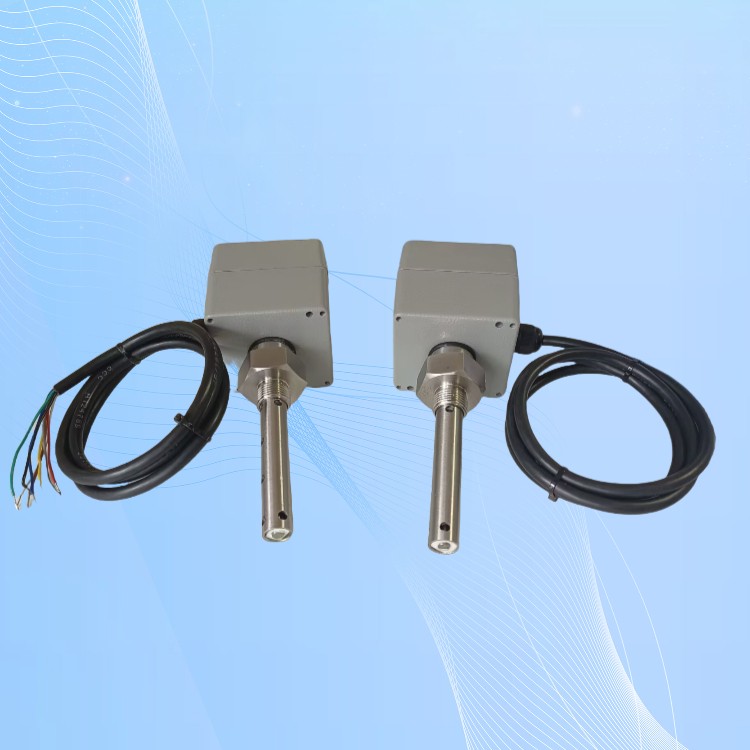

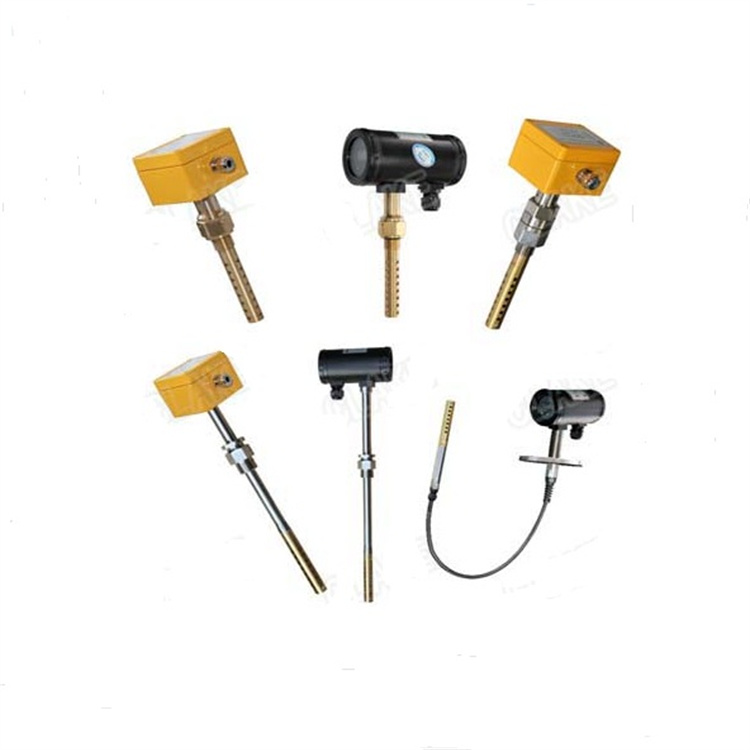

WIOM350S系列油混水监控器专门为旁路或直插应用而设计，精密测量油或其它碳水化合物或任何不导电液体中水的含量。旁路式系统可以安装在小管径的应用场合，校准和清洗均非常方便，而直插式系统为油箱和储油罐中油混水的测量提供了简单可靠的方案。两种系统都可以对原油、燃料、液压油和润滑油进行在线分析，并可以达到相同的超门限报警或质量控制精度。

技术参数

外壳：140 (L) x 78(W) x 60 (H)，（可用于24 VDC；230 VAC或220VDC）；

IP 65防护等级

可选80 (L) x 78 (W) x 60 (H)，（仅用于24VDC电源），IP 65防护等级

供电电源：24 VDC，220VAC或70VDC~360VDC可选

报警输出：2个可设定SPDT接点，接点容量30 VDC 2A，125 VAC 0.4A

测量范围：0..10%，可现场设定

模拟量输出（可选）：正比于量程的4..20 mA信号，zui大负载500欧姆

分辨率：不大于0.3%工作温度：0..70℃

温度补偿范围：0..70℃

油混水传感器现场校准

一般情况下，现场使用的透平油的规格和成分均有所差异，所以，在应用场合下，现场校准是必要的。根据仪表工作模式的不同，校准分为线性校准和分段校准。

校准之前，您需要准备基准样油、水、容器、搅拌器和量器等材料和工具，根据需要调制出参考样油。

油混水传感器线性校准（LIN）

线性校准包括LO、HI、CALL和CALH四个参数。LO和HI分别为量程的下限和上限，CALL和CALH是对应量程下限和上限的脉冲值。有两种方法可以设定这两个脉冲值：一种是通过按键直接输入常规平均值(不推荐采用)；另一种是准备好油样，将探头置入，然后启动自动测量校准功能。有关操作方法，参见说明书。

分段校准（POT）

WIOM350仪表提供了11点查表功能，使得用户可以将整个量程均分成10段进行分段校准。例如，如果满量程为10%的油混水，那么如果您将仪表设定为查表模式（Pot），仪表会自动查表，检索相应区段的设定值进行计算。
