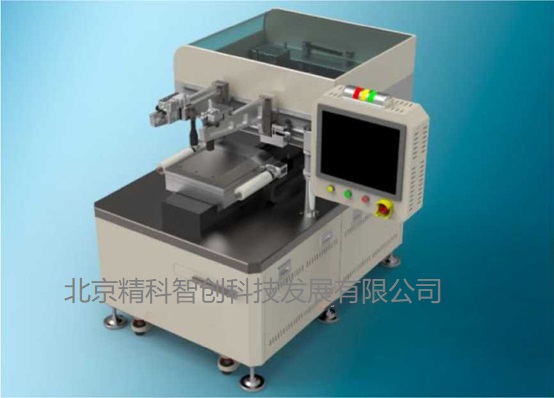

CCDSW-300型CCD型精密丝网印刷机

1. 产品简介

CCDSW-300型CCD型精密丝网印刷机通过以真空吸力固定膜片于多孔 CCD 工作台上，采用 机器内置视觉对位系统，通过智能获取对位点并自动对位.然后驱动刮刀和回墨刀在丝印网板上进行丝印工作，高精度伺服电机定位。是一款应用连续生产适用产业：适用于高精密CCD 影像自动对位网印作业，在陶瓷薄膜或基片，挠性电路板，手机视窗玻璃，笔记型电脑萤幕玻璃中广泛使用，是生产企业和科研所的重要设备。

产品优势特点

2.1、 17寸工控电脑触摸屏集成控制，人机友好界面

2.2、 自动检测对位孔；

2.3、 平台驱动：直驱交流伺服电机；

2.4、 CCD对位：丝印平台可自动调节，实现快速自动定

2. 5、 工作台两侧安装有清洁纸卷用于填孔，清洁纸的行进距

离可调

2.6、 两部分真空工作台，中间真空部分可以调节

2.7、 占地面积小，底部采用承重可调万向轮，灵活精巧

技术参数

CCDSW-300

1185*1120*1420

450*450

250mm*250mm

长X 宽 200mm X 200mm

3.6、17寸工控触摸屏、电气控制系统为三菱PLC可编程序控制

3.7、能自动完成平台进入、视觉对位、印刷/填孔、退出全程动作。

主要配置

4.1、 印刷单元

印刷尺寸：长X 宽 200mmX200mm

可印刷陶瓷基片厚度：0. 05?5mm

4. 1. 3.网框尺寸：长X宽D450mmX450mm

4. 1.4.网框与工作台间隙：0?10mm可调，显示精度0.001mm

印刷模式： 单次印刷，印刷-铺浆，铺浆-印刷，双次印刷，多次循环等。

4. 1. 6.印刷重复精度：±5um

印刷周期：约 10s

4.2、 刮刀单元

印刷速度：10—99 秒/周期，可调节。

4. 2. 2.刮刀速度：1—300mm/秒，可调节，调节精度1 mm/s。

4. 2. 3.刮刀行程：380mm可调节

刮刀长度：230mm

印刷方式：丝印＋刮桨，刮桨＋丝印，双印刷以及多次印刷可选。

印刷头驱动方式：伺服电机

4. 2. 7.刮刀角度：60?85度可调节

刮刀压力精度：0.01bar/0.001MPa,数显

4.3、 对位平台单元

4. 3. 1.对位工作台重复定位精度：±0.001mm

4. 3. 2.真空吸附面积：190mmX190mm

4. 3. 3.工作台平面度：0.01mm

4. 3. 4.工作台尺寸：长X宽250mmX250mm

4. 3. 5.工作台对位范围：X,Y方向：±10mm ?： ±1.5°

对位精度：1 微米

4. 3. 7.工作台的x, y角度驱动：伺服电机

清洁纸驱动：步进电机,步进可由触摸屏进行调节

4.4、 CCD 定位

形式： CCD 影像

摄像头数量： 左右共2套

4. 4. 3.控制方式： 工控机

4. 4. 4.附加功能： 电机驱动位置

4. 4. 5.像素： 500 万

4. 4. 6.镜头： 远心镜头（变形量小）

4.5、 真空装置

真空泵形式： 无油真空泵

4.6.1中心控制单元：采用三菱PLC控制到伺服，闭环张力采集控制，控制精 准，系统耐用可靠；

6.2触摸屏：采用17寸工控触摸屏，人机友好界面，加热、定位、切割、手

动等全集成界面显示及控制。

4.6.3设有急停、停止、启动键

公共设施（需方自备）

电源： 380V±10% 50Hz

净化干燥压缩气源： 0.8Mpa

安装用的设备及调试用材料、辅料

4. 供货期和质量保证：

4.1 产品供货期为合同落实后 30个工作日内(正常情况，基本有现货)。

4.2 正常使用：设备出厂后，保修期 1年。 （易损件不含保修）

4.3 质保期：设备验收合格出厂后交付使用后 1年。

4.4 由于需方操作不当而造成的损坏，费用由需方负担，供方负责维修。

4.5 保修期外设备出现故障发生的一切费用由需方负责，供方负责维修。
