电缆定位电源型号ST69-HDM-15/8E库号D250028

电缆定位电源型号ST69-HDM-15/8E库号D250028

电缆定位电源型号ST69-HDM-15/8E库号D250028

电缆定位电源型号ST69-HDM-15/8E库号D250028

 HDM-15/8E电缆故障定位电源主要有如下功能：

1. 可发出大输出电压为15 kV，单次放电能量达900J的高压脉冲，与HDL-1B声磁同步仪配合，具有以下功能:

完成一般高阻、闪络型故障点的。

查找电缆的位置（路径），探测电缆埋设深度，识别特定电缆。

对金属性击穿（死接地），利用磁场测量法。

2. 与HDTDR-200波反射法故障定位仪配合，可用脉冲电流法对电缆故障进行预定位。（即故障测距，有关内容详见HDTDR-200说明书）

3. 强大的烧穿能力，可在短时间内烧穿击穿点，降低击穿点电阻，大烧穿功率500W。

4. 可进行直流耐压试验。

技术特点

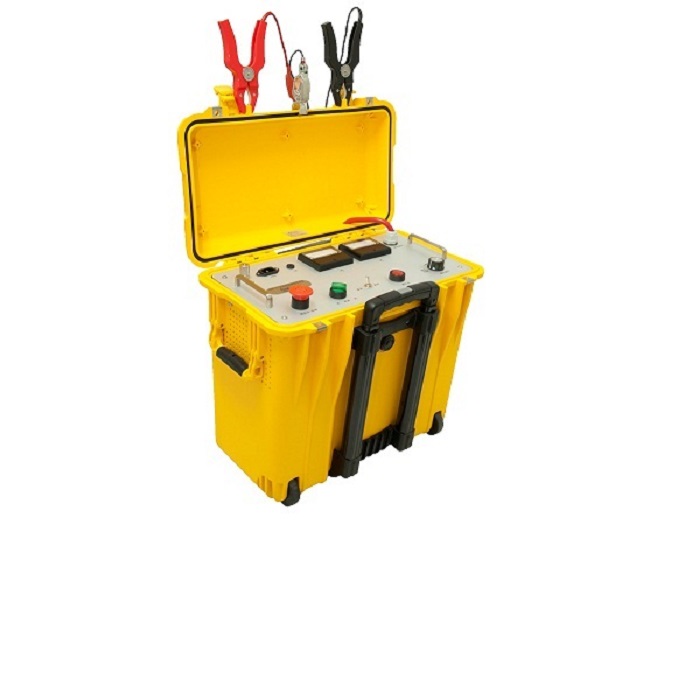

■ 设备结构紧凑，整体由拉杆箱封装，外观精美。

■ 平时运输时，可拉杆拉动，方便运输。

■ 乘坐公共交通工具如：火车、飞机时，可以方便托运，携带方便，便于异地操作和运输。

■ 采用开关电源输出，减轻设备重量、隔离电网，对电源无影响。

■ 有脉冲和直流两种工作方式，一机多能，可用于直流耐压试验。

■ 具有自动放电功能，在高压分闸后，自动对电容器和试品放电并接地，保证操作人员。

■ 电容自动放电，放电频率及放电能量稳定。

技术参数

■ 脉冲和直流输出电压（负极性） 0～15kV连续可调

■ 大烧穿功率 500W

■ 放电电容 8μF

■ 单次大放电能量 900J

■ 外型尺寸（长×宽×高） 40cm×46cm×50cm

■ 重量 33kg

■ 工作电源 工频 220V±15%
