栅传感器原理：

• 测头移动时，容栅结构的电容值随位移变化，经电路转换为数字信号，由单片机计算并显示厚度值。

• 特点：响应快、精度高，适合 0.01mm 级精度测量。

• 数显测厚规的测量原理基于接触式位移传感

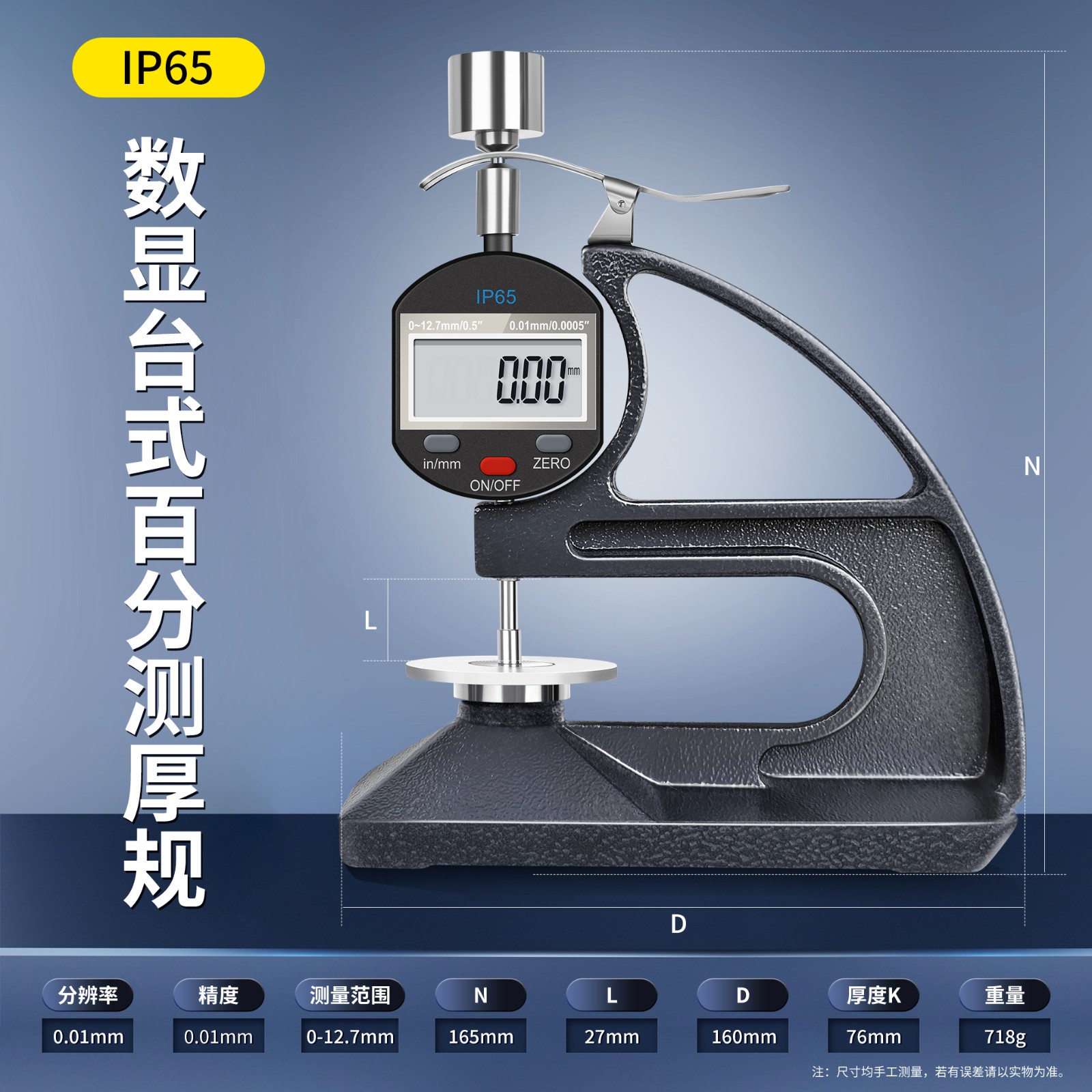

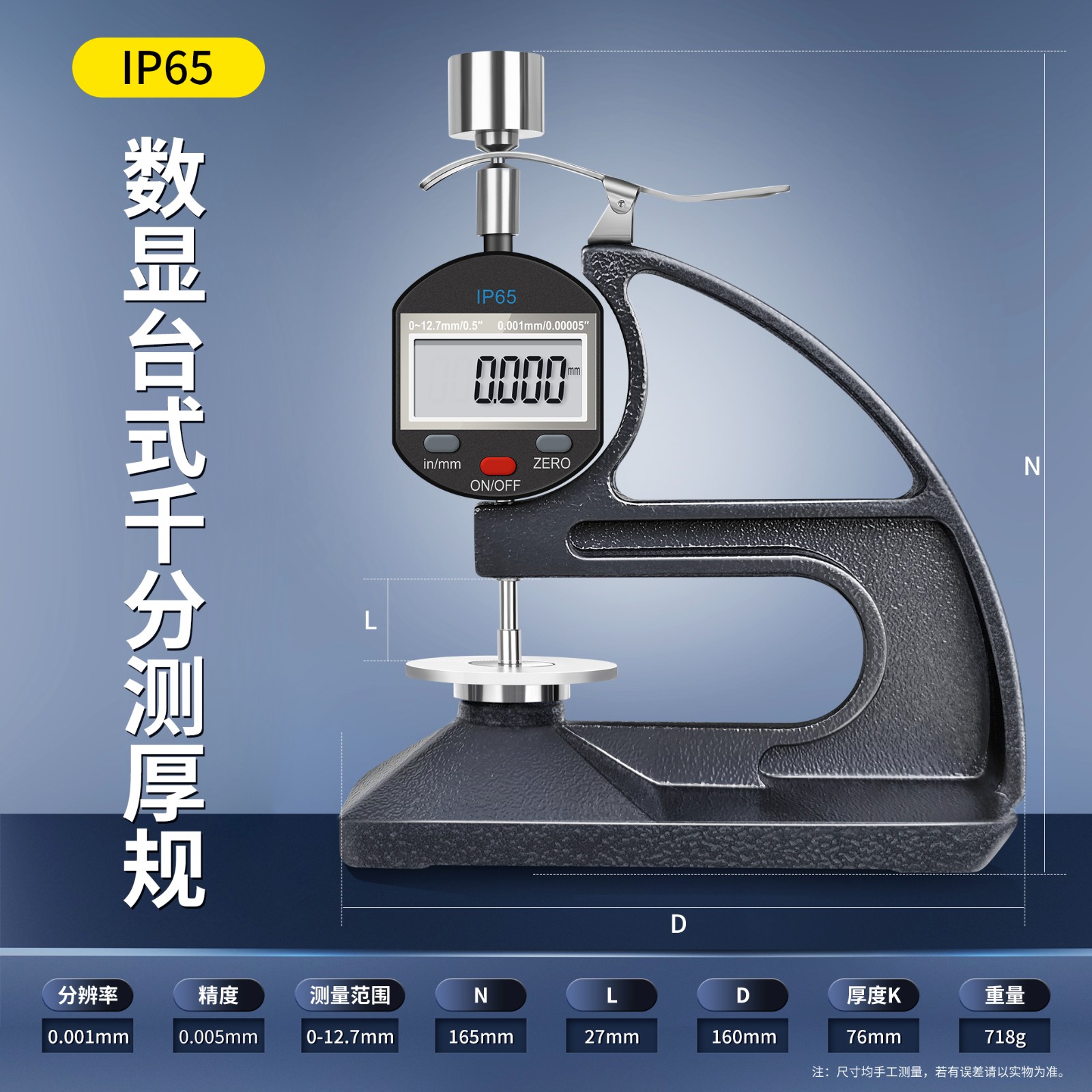

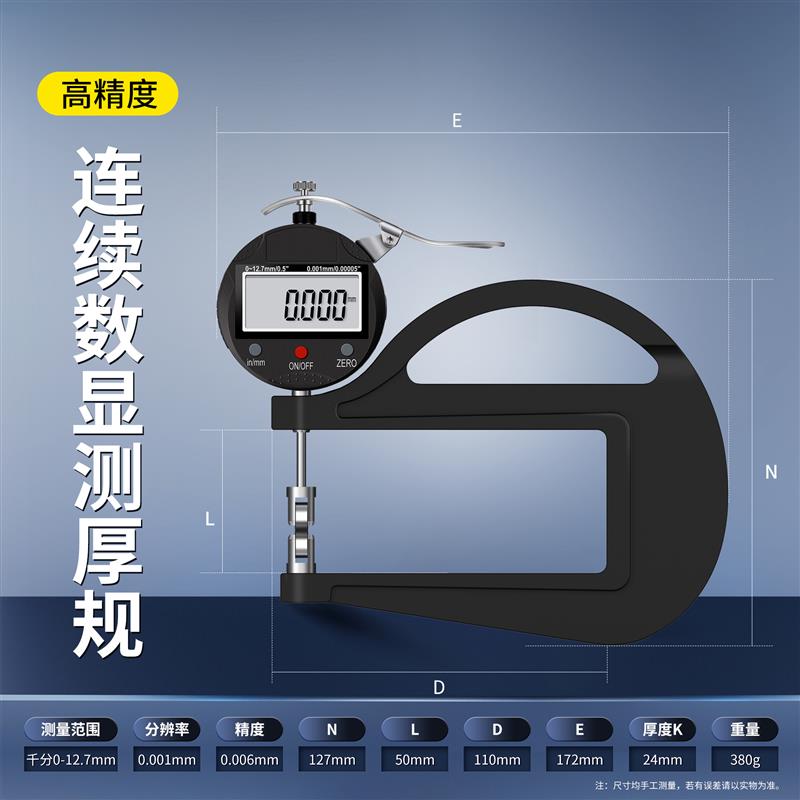

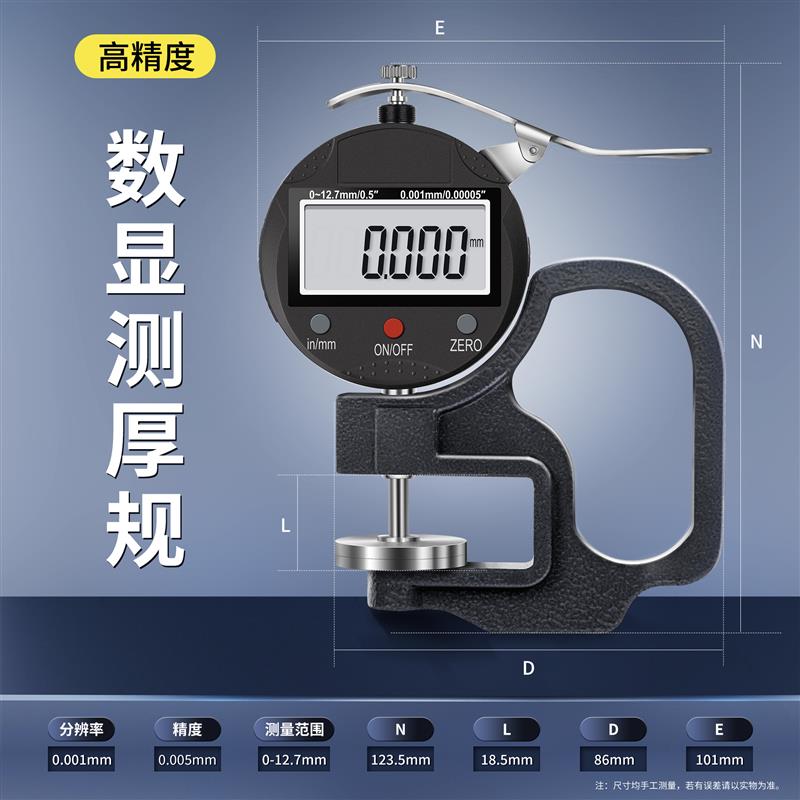

• 测量主体：

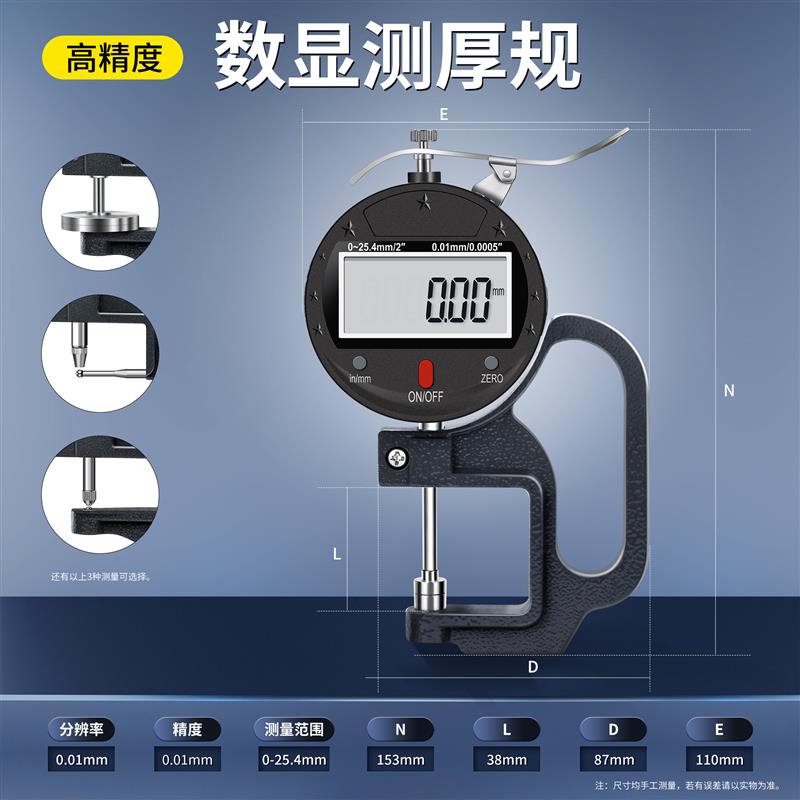

• 测头组件：包含上下测头（通常为平面测头，部分型号为尖测头或曲面测头），上测头可上下移动，下测头固定于底座。

• 位移传动机构：通过齿轮、齿条或导轨带动测头移动，确保位移平稳。

• 数显系统：

• 液晶屏：显示厚度数值、单位（mm/inch）、数据保持状态等，部分型号支持背光。

• 控制按键：包括清零键（ZERO）、单位转换键（UNIT）、数据保持键（HOLD）、电源开关等。

• 传感器与电路：

• 内置容栅 / 光栅传感器，连接主板电路，实现信号采集与处理。

• 辅助部件：

• 底座：支撑被测物体，确保测量面与测头垂直。

• 电池仓：通常使用 1.5V 纽扣电池或 AAA 电池，续航可达数月至一年。

• 数据接口：部分型号配备 USB 或 RS232 接口，支持数据导出至电脑。

核心特点

• 高精度测量：

• 常规数显测厚规精度可达 ±0.01mm，大量程型号（如 0-25mm）误差≤±0.02mm，满足多数工业场景需求。

• 多功能设计：

• 支持多点测量平均值计算、厚度差值测量（相对测量模式），部分型号可存储历史数据。

• 便携与易操作：

• 手持式结构，重量通常在 100-300g，适合现场检测；按键布局简洁，一键清零和单位转换。

• 适应性强：

• 配备不同类型测头（如薄刃测头用于狭小空间，橡胶测头用于软质材料），可测量金属、塑料、橡胶、纸张、涂层等多种材质。

•


、应用场景

领域	具体应用
金属加工	测量钢板、管材、钣金件的厚度，控制冲压、轧制工艺精度，检测板材均匀性。
橡塑工业	测量塑料薄膜（如食品包装膜）、橡胶片材的厚度，确保产品规格符合标准。
涂层检测	测量汽车漆面、金属镀层（如镀锌层）的厚度，评估涂层均匀性与附着力。
造纸与印刷	检测纸张、纸板厚度，控制纸品克重与印刷质量；测量印刷版材（如 PS 版）厚度。
航空航天	测量铝合金蒙皮、复合材料构件的厚度，用于结构强度评估与故障检测。
