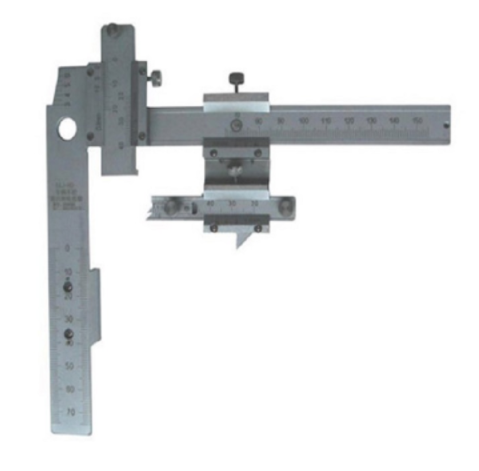

车辆车轮第四种检查器 型号:BR18-LLJ-4D

结构
检查器主要由尺身、轮缘高度及踏面磨耗测尺、轮缘厚度测尺、垂直磨耗测尺、轮辋宽度测尺、碾宽测量刻线、定位角铁、定位销、踏面磨耗及轮缘高度测尺锁紧螺钉、轮辋宽度测尺锁紧螺钉、轮缘厚度测尺锁紧螺钉、轮辋宽度测尺尺框、轮辋厚度测尺等组成，
LLJ-4D型铁路车辆车轮第四种检查器，是测量车辆轮缘、踏面相关尺寸及缺陷的检测量具。该种检查器以车轮踏面滚动圆（即距车轮内侧面70 mm处的基线）为测量基准

车辆车轮第四种检查器 型号:BR18-LLJ-4D

型号
测量范围(mm)
LLJ-4D
轮缘厚度
20~ 35
轮缘高度
25~ 38
踏面磨耗
0~ 10
轮辋宽度
70~ 145
踏面擦伤深丨度
0~6
踏面剥离深丨度
0~6
踏面擦伤及剥离长度
0~ 70
轮辋厚度
0~ 70
碾宽
3~ 6
