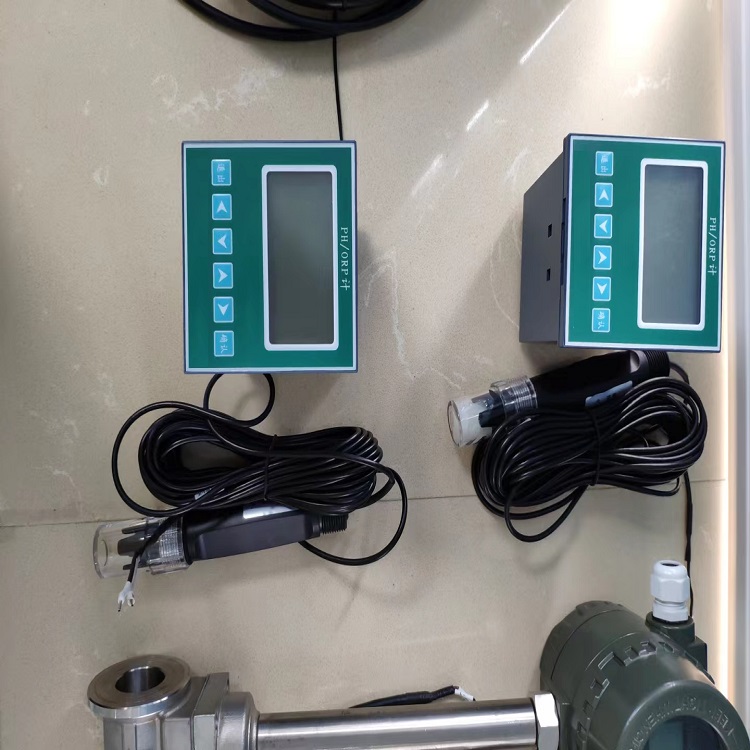

在线PH计 型号:DH-8006库号：M402805

概述

DH-8006型工业pH/ORP 计（以下简称仪表）是带微处理器的水质在线监测仪。该仪表配置不同类型的pH（或ORP）电极，用于电厂、石油化工、冶金电子、采矿业、造纸业、生物发酵过程、医药、食品饮料、水处理等各个行业，对水溶液的pH（酸碱度）值或ORP（氧化还原电位）值和温度值进行连续监测和控制。如电厂补给水、饱和水、凝结水、一般工业水、生活用水和废水。

仪表采用LCD液晶显示屏；智能型中文菜单操作；具有电流输出，测量范围自由设定，高低限报提示和两组继电器控制开关、迟滞量范围可调；自动或手动温度补偿；电极多种自动标定方式。

根据用户需要可提供【流通式】【沉入式】【管道式】【法兰式】等多种形式安装流程的pH（或ORP）电极。

二 结构特征和工作原理

2.1结构特征：

整套测量系统主要由DH-8006型仪表（二次仪表）和pH（或ORP）电极（一次仪表）两部分组成，pH（或ORP）电极接触被测水溶液，仪表显示水溶液的pH（或ORP）值和温度值及工作状态。

2.2工作原理：

仪表由信号测量、运算、显示、网络通讯及面板指令等组成。pH和温度的变送阻抗变换，将pH变为59.16mV/pH（25℃）低阻信号；将NTC变换为电压信号。

仪表与pH（或ORP）电极配套，实现对溶液酸碱度的pH（或ORP）值监测，传感器是由pH（或ORP）玻璃电极和甘（或Ag/AgCl）组成的电池，依据能斯特方程产生与溶液pH值相关的电位差：Ex=Eo＋SpH。

该电位差经具有高输入阻抗的前置放大器放大，热敏元件送出对应温度值的信号，两组信号被放大后经A/D转换，通过I/O接口芯片，经单片微处理器运算后在显示屏上醒目显示。

三 技术参数

（1）测量范围：pH：0.01～14.00pH； ORP：－1999～＋1999mV；

温度：-5～110.0℃；

（2）分辨率：pH：0.01pH；ORP：1mV；

（3）基本：pH：±0.1pH；ORP：±3mV；温度：±0.5℃；

（4）自动或手动温度补偿范围：0～110℃；

（5）稳定性： pH:≤0.02pH/24h；ORP: ≤2mV/24h；

（6）信号输出：

0～10mA(负电阻＜1.5KΩ)；4～20mA(负电阻＜750Ω)；

可选：0～5V,0～10V（需预定）；

（7）两组继电器控制触点：3A 240VAC，6A 28VDC或120VAC；

（8）电源：220VAC±10%,50±1Hz，功率≤3W；

24VDC，功率≤1W（需预定）；12VDC，功率≤1W（需预定）；

（9）外型尺寸：96×96×130mm；

（10）安装方式：盘装（嵌入式）； 开孔尺寸 ：91×91mm；

（11）壁挂式：防水壁挂箱尺寸：300（高）×200（宽）×167（深）mm；

（12）仪表重量：0.6kg；

（13）工作环境：

环境温度：-10～60℃；

相对湿度：不大于90%；

除地球磁场外周围无强磁场干扰。

四 功能特性

⊙ 智能性：采用单片微处理机完成pH（或ORP）值测量、温度测量和补偿；

⊙ 双高阻前置放大器：输入阻抗高，防噪音，抗干扰能力强；

⊙ 一点标定和二点标定及已知浓度标定三种标定方式；

⊙ 人机对话：菜单操作结构，使用者按照屏幕上的提示可操作；

⊙ 多参数同屏显示：同时显示pH（或ORP）值、温度值和工作状态；

⊙ 软件设定输出方式：软件0～10mA或4～20mA输出；

⊙ 测量范围和报上、下限自由设定；上、下限限报提示；

⊙ 两组继电器控制开关，迟滞量控制范围可调；

⊙ 自设密码：用户可以自设或修改密码，以免无关人员进入造成误操作；

在线PH计在线PH计在线PH计在线PH计

⊙ 售后服务：为用户提供技术支持和售后服务联系方法；
