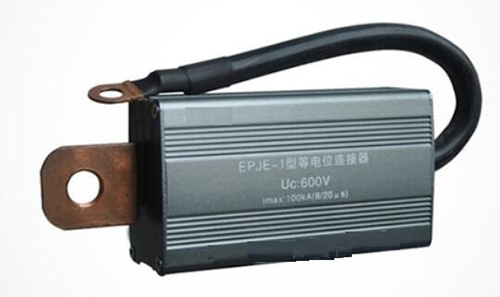

等电位均衡器 型号:HY37-EPJE-1库号：M165977

等电位均衡器

一、 概述

HY4-EPJE-1型等电位连接器用于连接各接地系统,以构成等电位连接体,使各个接地系统之间在雷击时进行等电位连接，而正常情况下各个接地系统处于相对独立相对缘状态 。

二、 主要参数特点

1、 Uc 600V

2、 Imax 100KA(8/20μs)

3、 密封性好，防水,防尘。

4、 元件选用产品，响应快、性能稳定、工作性能。

5、 采用两端扁铜连接端子，安装方便。

三、 使用环境

温 度：-40℃~+70℃；

相对湿度：不大于85%（25℃）；

四、 工作原理

正常情况下,由于不同的接地系统之间可能由于要求,不允许连接在一起，而设备电源或通信总是相连的，在这种情况下，一旦发生雷击，会因为不同地网之间的电位差引起地电位反击现象，造成设备非直接雷击损坏。

HY4-EPJE-1型等电位连接器可以解决这种状况。

HY4-EPJE-1型等电位连接器连接在各个不同的地网之间，当相邻地网的地电位瞬间升高时，HY4-EPJE-1型等电位连接器导通，将相邻的两个有电位差的地网直接连接的一起，实现了短时间的等电位连接，避免设备因地电位差异引起的地电位反击。当雷击过后，地电位恢复至正常水平，此时，EPJE-1型等电位连接器自动断开，保了各个不同地网的相对独立性。

五、安装方法

在相邻地网之间用35mm多股铜质导线或扁铜，将HY4-EPJE-1型等电位连接器一端连接至地网A另一端连接至地网B，安装时注意将螺栓拧紧，走线勿走直角。

说明书下

等电位均衡器

一、 概述

HY4-EPJE-1型等电位连接器用于连接各接地系统,以构成等电位连接体,使各个接地系统之间在雷击时进行等电位连接，而正常情况下各个接地系统处于相对独立相对缘状态 。

二、 主要参数特点

1、 Uc 600V

2、 Imax 100KA(8/20μs)

3、 密封性好，防水,防尘。

4、 元件选用产品，响应快、性能稳定、工作性能。

5、 采用两端扁铜连接端子，安装方便。

三、 使用环境

温 度：-40℃~+70℃；

相对湿度：不大于85%（25℃）；

四、 工作原理

正常情况下,由于不同的接地系统之间可能由于要求,不允许连接在一起，而设备电源或通信总是相连的，在这种情况下，一旦发生雷击，会因为不同地网之间的电位差引起地电位反击现象，造成设备非直接雷击损坏。

HY4-EPJE-1型等电位连接器可以解决这种状况。

HY4-EPJE-1型等电位连接器连接在各个不同的地网之间，当相邻地网的地电位瞬间升高时，HY4-EPJE-1型等电位连接器导通，将相邻的两个有电位差的地网直接连接的一起，实现了短时间的等电位连接，避免设备因地电位差异引起的地电位反击。当雷击过后，地电位恢复至正常水平，此时，EPJE-1型等电位连接器自动断开，保了各个不同地网的相对独立性。

等电位均衡器等电位均衡器等电位均衡器

五、安装方法

在相邻地网之间用35mm多股铜质导线或扁铜，将HY4-EPJE-1型等电位连接器一端连接至地网A另一端连接至地网B，安装时注意将螺栓拧紧，走线勿走直角。

说明书下
