扫频信号发生器 型号:VM455-YE1311库号：M186521

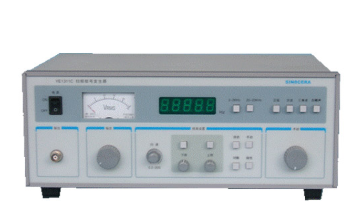

扫频信号发生器

型号：YE1311

特点: ● 功率、信号两种信号输出方式

● 频率数字直接显示，功率输出表头指示

● 手动/自动两种扫频方式，可设置起频、止频及扫频速度

● 对数/线性工作模式，可应用于声学、振动等领域的测试

● 可直接驱动 JZK-1、JZK-2、JZK-5（YE1311E）小型激振器

主要技术指标:

波 形 正弦波、方波、三角波、白噪声 频率范围 2-2kHz ; 20-20kHz 输出特性 信号输出 1Vrms±0.5dB（20Hz~20kHz） 功率输出 30W（4Ω负） 频 响 20Hz~20kHz≤±0.8dB(4Ω负、满功率) 显示频率 0~99999Hz

频率显示特性

分 辨 率 2-2kHz: ±0.1Hz 20-20kHz: ±1Hz 误 差 0.01%±1Hz 显示速度 2-2kHz: 1 次/秒; 20-20kHz: 10 次/秒

电压指示特性

指示电压 25Vrms±8%（≤20V） 检波方式 真值

扫描特性

扫描速度 0.1S~20S 可调 扫描方式 线性、对数 失真 信号输出 ≤±0.5% （20Hz~20KHz) 功率输出 ≤±0.8%(4Ω负、满功率)

环境条件

温 度

工作温度：0

0

C - +40 0

C; 存储温度：-55 ℃ - +85 ℃ 湿 度 95%R.H.大 供电电源 AC220V±10%50Hz 1.

外部特性

外形尺寸 360mm (W) ╳207mm (H) ╳120mm(D) 重 量 约 4Kg

输出方式

功 率 JS3-2 接线柱 信号输出 BNC

附件

输 出 线 信号输出、功率输出线各 1 根 电 源 线 AC 电源线 1 根
