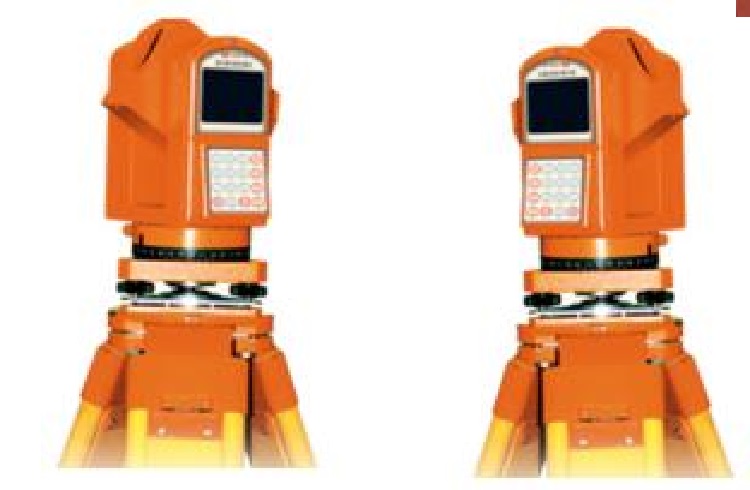

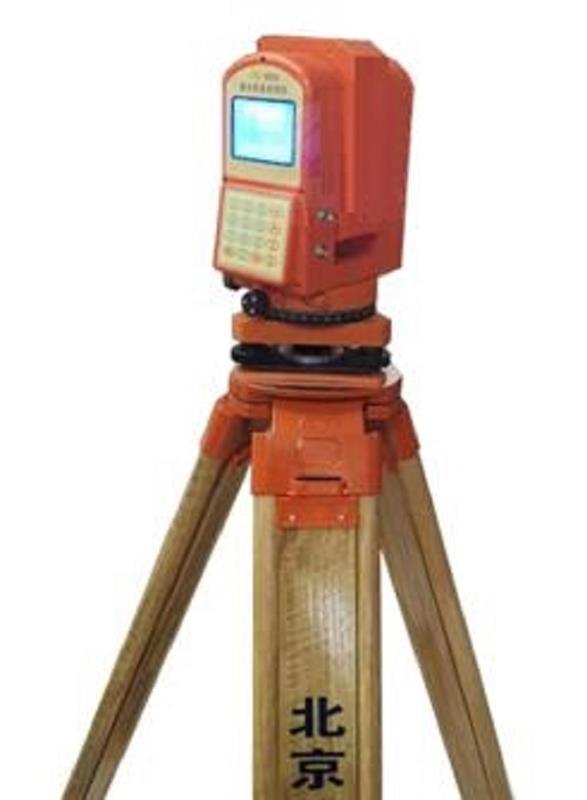

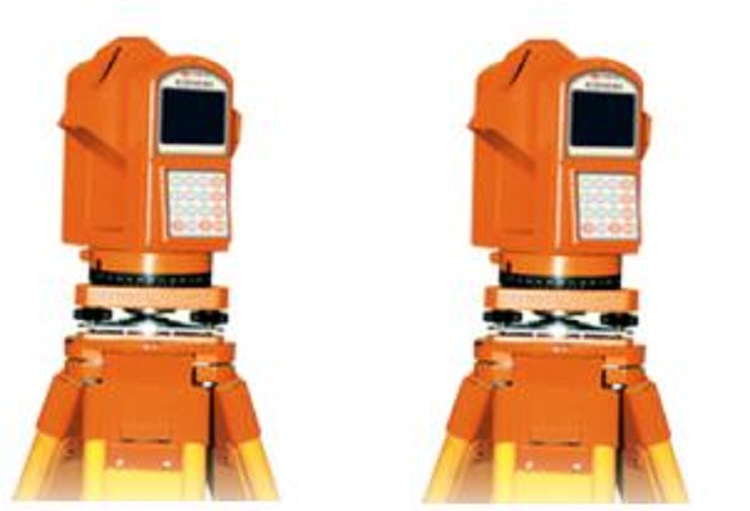

激光隧道断面检测仪 型号:CN10-BJSD-2E库号：M317339

1、产品用途：用于检测隧道开挖断面、初期支护断面和二次衬砌断面，评价隧道开挖质量和判断支护（衬砌）断面是否侵入限界，开挖过程中的炮眼指示、围堰变形收敛测量及土石方量计算，指导施工作业、辅助竣工验收、控制开挖质量。

技术参数

检测半径 0.2米～100米

检测点数 自动检测，可达到300个点

测距精度（标准差） 优于±1毫米

测角分辨率 0.05度

测角精度（标准差） 优于0.1度

方位角范围 30度～330度（仪器测头垂直向下为0度）/连续测量30度～330度

手动测头转动

方位角范围 垂直手动角度：0度～360度

定位测量方式 具有垂直向下激光定心标志、测距功能

检测时间 约3分钟

工作时间 大于8小时（锂电池7.4伏8.8安时）

重量：约10公斤

控制系统

处理系统 内置嵌入式系统

控制系统 2.5寸彩色触屏

存储容量 大于100个断面

产品功能

当前断面测量

测头手动调整 ◎垂直手动

1、产品用途：用于检测隧道开挖断面、初期支护断面和二次衬砌断面，评价隧道开挖质量和判断支护（衬砌）断面是否侵入限界，开挖过程中的炮眼指示、围堰变形收敛测量及土石方量计算，指导施工作业、辅助竣工验收、控制开挖质量。

技术参数

检测半径 0.2米～100米

检测点数 自动检测，可达到300个点

测距精度（标准差） 优于±1毫米

测角分辨率 0.05度

测角精度（标准差） 优于0.1度

方位角范围 30度～330度（仪器测头垂直向下为0度）/连续测量30度～330度

手动测头转动

方位角范围 垂直手动角度：0度～360度

定位测量方式 具有垂直向下激光定心标志、测距功能

检测时间 约3分钟

工作时间 大于8小时（锂电池7.4伏8.8安时）

重量：约10公斤

控制系统

处理系统 内置嵌入式系统

控制系统 2.5寸彩色触屏

存储容量 大于100个断面

产品功能

当前断面测量

测头手动调整 ◎垂直手动激光隧道断面检测仪激光隧道断面检测仪激光隧道断面检测仪激光隧道断面检测仪
