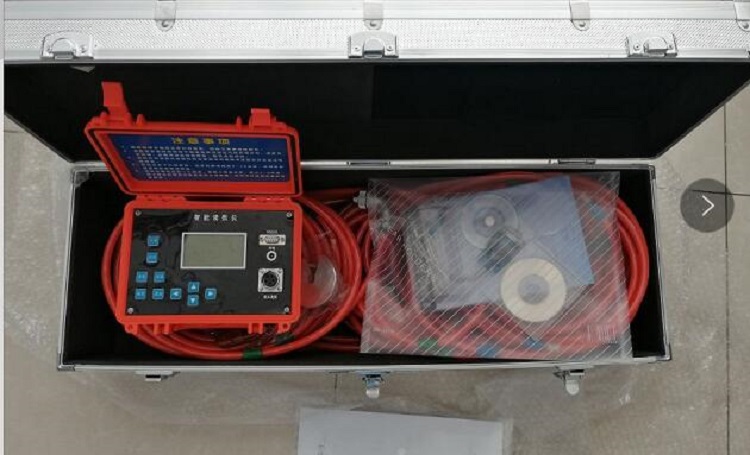

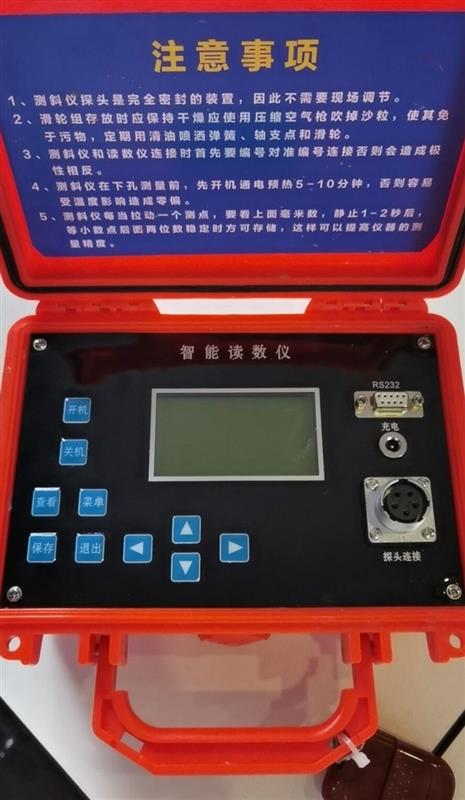

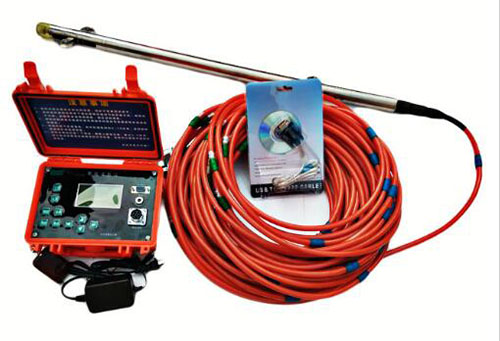

智能测斜仪 型号:RX04- XB338-2库号：M388615

二、主要性能技术指标。

测量范围：0～±53°（与地垂线的夹角）

分辩率：0.0004°

系统精度:≤ 0.01mm/500mm

系统总精度：≤±2mm/30m

线性：±0.025%(30°以内)

重复性：±0.025%

导轮间距基准：500mm

测杆尺寸：φ30×660mm

测杆重量：2.35kg

仪表重量：1.5kg（包括可充电电池）

电源消耗：100mA（不使用背光灯）可连续使用30小时

130mA（使用背光灯）可连续使用20小时

数据分组：01-50组

断电数据：保存时间10年

使用环境：-20℃～60℃

抗 渗: 300m(防水防震)

抗 震:50000g(敏感轴方向,其中g为1个单位的重力加速度)

三、工作原理

在岩土工程领域，测斜仪主要用于测量土体运动，诸如：可能产生在不稳固边坡（滑坡）或挖方过程中周围的侧向运动等。也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置和偏差，以及在回填、筑堤和地下储罐中土体的沉陷等。

所在这些场合，通常要安装一根测斜管，将其安装在地下的钻孔内或将管浇筑在混凝土的结构中，也可将管埋在筑堤之中。该测斜管有四个槽口，用于固定便携式测斜仪探头的滑轮。探头连在和读数仪相连的电缆的一端，用于观测与测斜相关联的竖直（或水平）倾斜量，并以这种方式测量由土体运动所引起的何倾斜量的变化。

为了获得安装测斜管的土体周围一个的观测报告，沿测斜管进行一系列倾斜测量。常规的测斜探头有两组滑轮，距相隔0.5米，测试前，先把测管标明方向，测杆标明A+、A-，使计算数据一致。将探头放到测斜管底部并开始读数。探头每提升0.5米进行读数，直到到达测斜管的顶部，这组读数被称为A+读数（正测）。把探头从套管中取出，旋转180°重新放入测斜管中，方法同上，又可得到另一组数据A-读数（反侧）。

数据处理时，将上述两组读数（A+、A-）相结合（将一组数据减去另一组数据）以此来消除倾角传感器零飘的影响。测斜仪探头在竖直位置时读数产生零飘偏差，的偏差应是零，而实际上在使用探头时，由于传感器的偏差、滑轮的磨损或者因下落以及和测斜管底部相碰太厉害对传感器的击所导致有一零飘值。

下次的测斜管观测数据，当与原始的观测数据了解相比较时，可知测斜管的倾斜量变化和这些变化所引起的位置变化。倾斜量变化分析的好方式是通过计算上部滑轮相对于下部滑轮组所产生的倾角（θ）与观测读数间距（L）的水平偏移。在测斜各位置处两组读数（A+、A-）相减可以得出Sinθ，把这个值乘以读数间距（L）和相应的系数，得到一个以工程单位（ 显示为mm）输出的水平偏移。

在数据处理的同时，应进行数据性的分析，通常的分析方法是“查和”，即将两组读数（A+、A-）相加，相加后的由倾斜引起的那部分读数被抵消，只留下一个等于测斜仪传感器零偏移两倍的一个值，在软件中表示为“差值”项，当查和值或软件中“差值”项为常量时，说明测量的数据有较高的性，反之，如果差值出现软大的变动或突变，说明测量数据存在问题，这时应首先检查测量过程中下列几个情况：

1、跳过或重复读取下一个读数；

2、读数之间，没有使测斜仪静置足够的时间；

3、探头、电缆或读数装置故障。这也许是由于震动、受潮、电池缺电、探头或电缆的开路或短路造成的。

4、不小心地安放滑轮使得探头滑轮组一次观测与另一次观测不在同一位置。

5、将滑轮正好放置在测斜管接头处，以致读数不稳定或出错。
