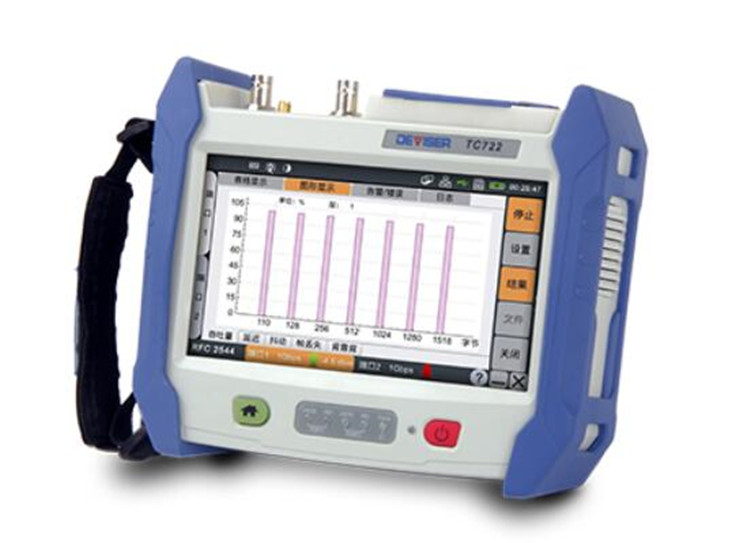

以太网测试仪 型号:TC222--TC722 Plus库号：M64727

TC722 Plus万兆以太网测试仪技术参数

光接口技术参数

　 1000Base-SX 1000Base-LX 1000Base-ZX 10GBase-SR 10GBase-LR 10GBase-ER

波长（nm） 850 1310 1550 850 1310 1550

Tx电平（dBm） -9 ~ -3 -9 ~ -3 0 ~ +5 -9.5 ~ -1 -8.2 ~ +0.5 -4.7 ~ +4.0

Rx电平灵敏度（dBm） -20 -22 -22 -11.1 -12.6 -14.1

传输距 550m 10Km 80Km 550m 10Km 80Km

传输比特率（Gbit/s） 1.25 10.3125

接收比特率（Gbit/s） 1.25 10.3125

Tx工作波长范围（nm） 830 ~ 860 1270 ~ 1360 1540 ~ 1570 840 ~ 860 1260 ~ 1355 1530 ~ 1565

频率（ppm） ±4.6 ±4.6

光功率（dB） ±2 ±2

抖动合规性 IEEE802.3 IEEE802.3

以太网分类 IEEE802.3 IEEE802.3

接口合规性 G.707 G.707

SDH支持类型 STM-1 STM-4 STM-16 STM-64

OTN支持类型 OTU-1 OTU-1e OTU-1f OTU-2 OTU-2e OUT-2f

连接器 LC LC

收发器类型 SFP SFP+

电接口技术参数

项目 性能参数

线序支持 自动或人工检测直通/交叉线缆

10Base-T 100Base-TX 1000Base-T

Tx比特率 10Mbit/s 100Mbit/s 1Gbit/s

Tx精度（ppm） ±4.6 ±4.6 ±4.6

Rx比特率 10Mbit/s 100Mbit/s 1Gbit/s

Rx测量精度（ppm） ±4.6 ±4.6 ±4.6

双工模式 全双工 全双工 全双工

抖动合规性 IEEE802.3 IEEE802.3 IEEE802.3

连接器 RJ-45 RJ-45 RJ-45

测试距（m） 100 100 100

一般参数

项目 功能与性能说明

显示屏 7in 800×480点阵 TFT 触摸屏

接口 USB2.0×2， USB供电 DC5V±0.05V@500mA

存储 内部8GB Flash存储，支持U盘存储

电池 7.4V 5300mAh 电池组，39.22Wh 支持4小时工作时间

电池充电时间 从放电到充满为5小时

尺寸（长×宽×高） 整机：206╳171╳ 75mm

重量 整机：1.5kg

操作温度范围 -10℃~+50℃

存储温度范围 -20℃~+70℃

相对湿度 0%-95% 非凝结

标准接口

模块型号 接口类型 接口个数

TC722 Plus 10/100/1000M/10G bps 2

RJ-45 2

E1 75欧姆非平衡 BNC 2（选配）

SFP+ 2（选配）

外同步时钟BITS SMA 1（选配）

E1 120欧姆平衡 RJ-48 1（选配）

DS1 100欧姆平衡 Bantam 2（选配）

注：E1与DS1接口不同时配置功能

功能

模块型号 系统 功能 子功能

TC722 以太网 RFC2544 吞吐量

背靠背

延时

帧丢失

Y.1564 业务配置测试

业务性能测试

BERT 1~4层误码

业务中断时间

无流量时间

流量生成与监测 吞吐量

延时

抖动

帧丢失

帧失序

OAM

IEEE 1588

智能环回 1~4层环回

穿通模式

测试 Ping

Traceroute

HTTP测试

FTP测试

SDH BER

RTD

APS

插入/丢弃支路测试

OTN BER

RTD

APS

插入/丢弃支路测试

PDH E1/DS1 测试 G.821, G.826, M.2100性能测试

误码测试
