★ 功 能：二三四线测量接地电阻

土壤电阻率、接地电压测量

★ 电阻量程：0 .002~30 .00k2

★ 土壤电阻率：0.002m～9999k2m

★ 接地电压：0.00V~600V AC

★ 使用电压： AC 600V 以下测量

★ 测试频率：128Hz

★ 数据存储：500组

★ 量程全自动换档

产品简介Productintroduction

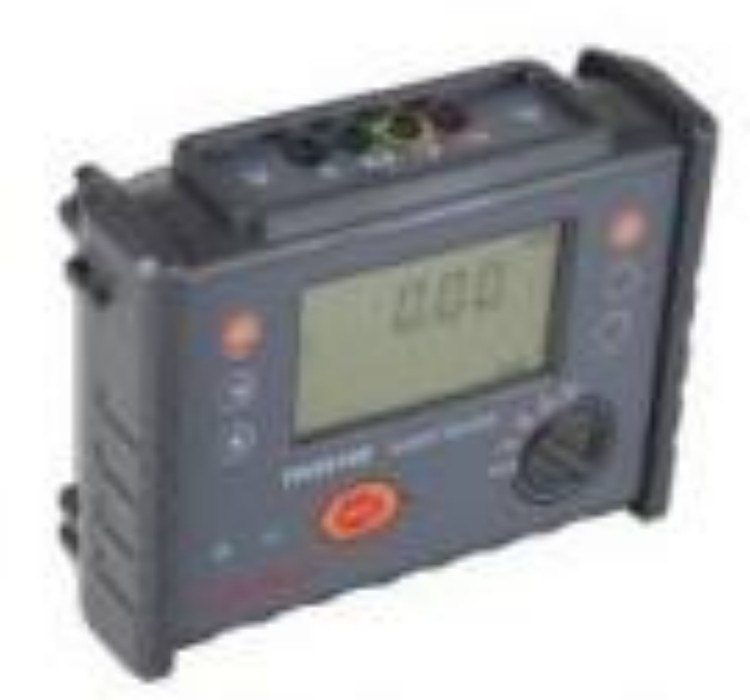

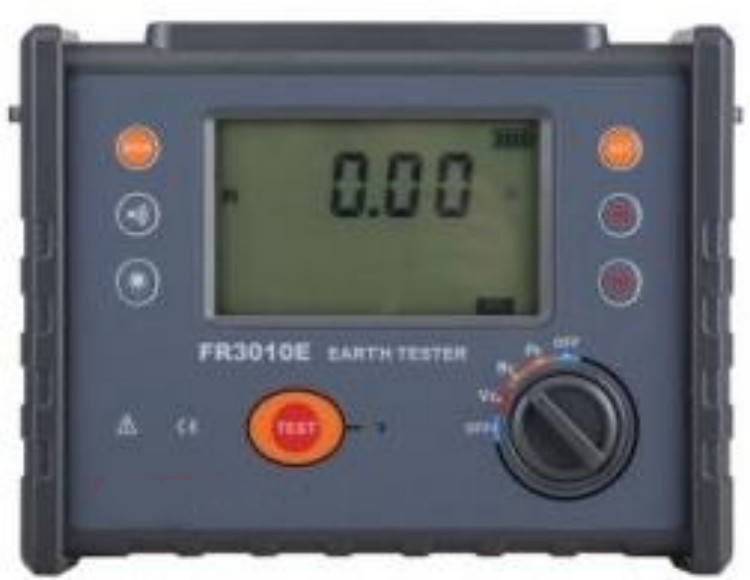

FR3010E接地电阻土壤电阻率测试仪又叫四线接地电阻测试仪或者土壤电阻率测试仪是检验测量接地电阻常用仪表的常用仪 表，他采用了LCD灰白屏背光显示和微处理机技术，通过微处理器控制的2线、3线、4线法式接地电阻测试及土壤电阻率测试。

汇集了许多接地测试功能，可测量接地网络中的各项参数。是代替传统摇表测量的接地测量仪表。应用 于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷等。

由微处理器控制，可检测接地电阻、土壤电阻率、接地电压。其使用了快速滤波技术可将干扰减至小。同时存储500组数 据。

技术参数 Technical parameters

功 能 二三四线测量接地电阻、土壤电阻率；接地电压测量

量 程 接地电阻：0.002～30.00kΩ 分辨率：0.01Ω 精度：±2%rdg±5dgt

土壤电阻率：0.002m～9999kΩm 分辨率：0.012m 精度：p=2πaR

接地电压：AC0.00～600V 分辨率：0.01V 精度：±2 %rdg±3dgt

电 源 1.5V(LR14)碱性电池6节

测量方式 4线、3线法测量、简易2线测量接地电阻

测量方法 接地电阻：额定电流变极法，土壤电阻率：四极法，接地电压：平均值整流(S-ES接口间)

测试频率 128Hz

短路测试电流 AC>20mA(正弦波)

开路测试电压 AC 28V max

电极间距范围 可设定1m～100m

换 档 接地电阻：0.00Ω~30.00kΩ全自动换档，土壤电阻率：0.00Ωm～9999kΩm全自动换档

背 光 可控灰白色背光，适合昏暗场所使用

显示模式 4位大LCD显示，灰白色背光

LCD显示域 108mm×65mm

仪表尺寸 240mm(长)×188mm(宽)×85mm(高)

标准测试线 4条：红色15m,黑色15m,黄色10m,绿色10m各1条

简易测试线 2条：黄色1.5m,绿色1.5m各1条

辅助接地棒 4 根

测量时间 对地电压：约2次/秒，接地电阻、土壤电阻率：约7秒/次

接地电压 AC600V以下测量(接地电压测量功能不能用于测量商用电)

数据存储 500组，“MEM”存储指示，显示“FULL”符号表示存储已满

溢出显示 量程溢出时"OL"符号指示

报功能 测量值过报设定值时发出报提示

自动关机 仪表无操作约15分钟后关机

功 耗 待机：40mA Max(背光关闭),开机开背光：43mA Max,测量：120mAMax(背光关闭)

质 量 仪表：1280g(含电池),测试线：890g(含简易测试线),辅助接地棒：720g(4根)电阻率测试仪电阻率测试仪电阻率测试仪电阻率测试仪
