微机型电阻冷磁控复合真空计/微机电阻冷磁控复合真空计 型号:RP333-ZDF-5214M库号：M24624

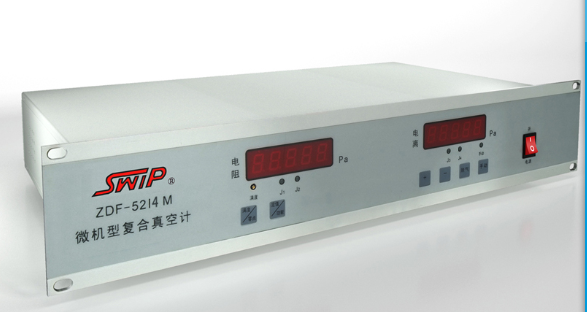

微机型电阻冷磁控复合真空计 ZDF-5214M 1.0×10 5～1.0×10-7 ZJ-52T/M014A

ZDF系列复合真空计

ZDF-5214M4/5214M-IIL 电阻，电复合真空计

ZDF-5214M 复合计，由一路低真空测量电阻（ZJ-52T）单元与一路高真空测量电（M014A）单元组合，电阻规单元与电规单为独立测量单元，

ZDF-5214M-IIL复合计由二路低真空测量电阻（ZJ-52T）单元与一路高真空测量电（M014A）单元组合，一路电阻规单元为独立测量单元，另一路电阻规单元与1路电规单元安装同一测量点作为复合测量单元。

该两种复合真空计的电源开启/关闭与电的启动/关闭即可通过仪器自动操作也可通过外控PLC来实现，为满足当前真空设备自动化控制的技术要求，该两种真空计都具备继电器控制，串行通讯，模拟量输出等功能，

性能

电阻规的零点数字智能自动校正，电阻规故障自动判断，电规工作状态自动判断

规阳极电压可控

测量范围：1.0×105PA～1.0×10-7Pa/建议在范围内设置

配接规管：ZJ-52T/玻璃；金属直插 DN16/25/35CF；DN10/16/25/40KF等不同接口

M014A/ DN35CF 40KF等不同接口；

定值输出负载能力：AC220V/3A

控制方式：点控或区域控制/带掉电记忆

显示方式：五位数字显示，

模拟输出：0-5V/4-20mA(用户选配)

通讯接口： RS232/RS-485(用户选配)

使用环境：温度0-10度，湿度小于等于95%

测量范围：1.0×105～1.0×10-7Pa

配接规管：ZJ-52T电阻规1只/M014电规一只

测量路数：2路（ZJ-52T低真空规管和一路M014高真空规管安装在一个测量点

显示路数：2个窗口

控制路数：4

工作电源：AC50Hz / 220V±10% / 60W

面板尺寸：480×88 mm2

机箱尺寸：440（宽）×260（深）×80（高）mm3电阻冷磁控复合真空计电阻冷磁控复合真空计电阻冷磁控复合真空计
