QB4000气体报控制器 壁挂式

QB4000型气体报控制器可单机

使用，也可构成系统多机协同使用。

气体报控制器对于检测点在10路以下的用户，

本公司可提供1-10路壁挂式可供用户，

对于检测点过10路的用户，可单独订

制特殊壁挂，也可选用本公司柜体式结

构，组成QB4000气体报控制柜，它

与壁挂式一样，但能集中装配10~108

路QB4000单元。具体路数与柜体尺

寸，可由客户与本公司协商定制。

技术参数

1.气体报控制器单元QB4000尺寸140mm(高度)x53mm(宽度)x96m(深度)重量240g

2.1路气体报控制器

QB4000(1)尺寸380mm(高度)240mm(宽度)110mm(深度)

重量4.5Kg

3 2路气体报控制器QB4000 (2)

尺寸380mm(高度)240mm(宽度)110mm(深度)

重量4.9Kg

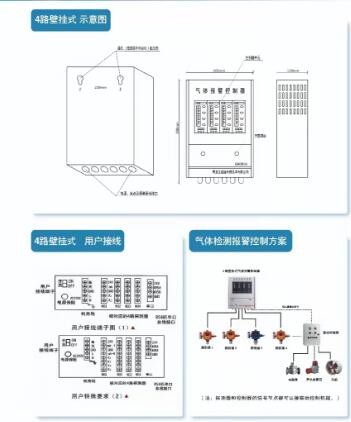

4.4路气体报控制器QB4000(4)

尺寸380mm(高度)300mm(宽度)110mm(深度)

重量5.9Kg

5.6路气体报控制器QB4000(6)

尺寸380m(高度)400mm(宽度)110mm(深度)

重量7.7Kg

6.8路气体报控制器QB4000(8)

尺寸380mm(高度)510mm(宽度)110mm(深度)

重量9.4Kg

7.10路气体报控制器

QB4000(10)

尺寸380mm(高度)610mm(宽度)110mm(深度)

重量11Kg

8.气体报控制柜QB4000

尺寸2100mm(高度)800mm(宽度)800mm(深度)

可按客户要求特殊定制尺寸及开门方式:标准大

容量108路

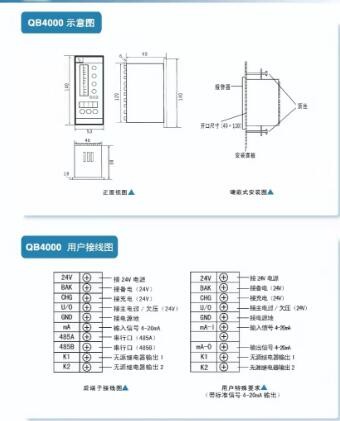

QB4000 气体报控制器 单元

符合国标GB16808的要求;采用数

字显示和发光条趋势双显方式;测量精度

可达1%，显示精度为1个单位;报值根

据检测不同气体进行设定;可对其显示值

进行调零和标定;具有历史记录的黑匣子

功能,记录内容包括故障时间、报时间、

浓度报、故障报;可单机工作或构成

系统，根据用户需求组装成壁挂式或盘装

式;具有短时间接错线自动保护功能。

技术参数

产品型号

QB4000

供电电源

壁挂220V、单元24V

使用温度

30℃至60℃

适用湿度

<95%RH(非结露)

信号输出RS-485串口数字信号 一组无源常开接点 4-20mA(选配)

显示方式

4位数码管显示

0-FS发光条

输入信号

4-20mA

功耗2.5W

显示精度

1%

外型尺寸

53mm(宽)140mm(高)96mm(深)

开口尺寸

129mmx48mm

重量240g

执行标GB16808

指示灯

有主电、备电、故障、报指示灯

检测参数

气体报警控制器气体报警控制器气体报警控制器气体报警控制器

检测对象可燃气体

显示1%LEL.

检测范围0 LEL

检测对象有毒气体

显示lppm

检测范围0-9999ppm

检测对象其他

显示1单位

检测范围0 9999单位
