★ 钳口尺寸：φ50mm

★电压量程： AC 0.00V~600V

★ 电流量程： AC0.0mA~10 00A

★相位量程：0.0°~360.0°

★ 有功功率量程：0.0W~600kW

★ 无功功率量程：0.0W~600kVAR

★ 视在功率量程：0.0W~600kVA

★功率因数量程： -1～+1

★ LCD彩屏显示

★ 具 有USB 接口，可接电脑数据上传

★ 配有大容量电池，具有充电功能

产 品 简 介 Productintroductior

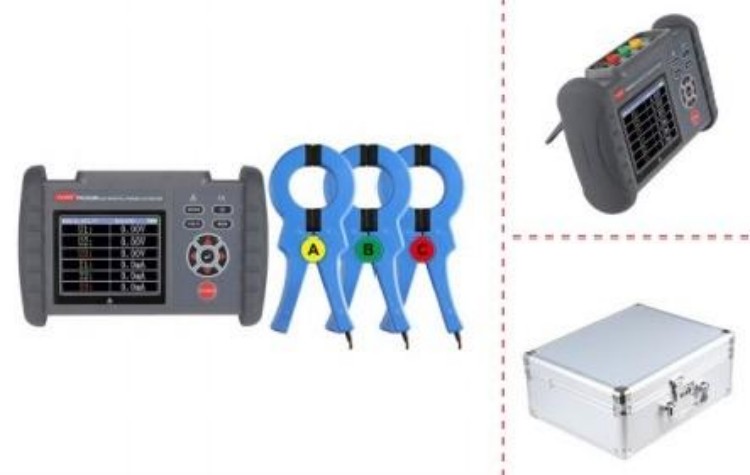

FR2020B 大口径三相数字相位伏安表又叫多功能三相数字相位伏安表，为现场测量电压、电流、功率、功率因数及频率、相 位而设计的一种便携手持式测量仪器。应用于用电检查、电力稽查、装表接电和继电保护、 差动检测、启动试验、工矿企业科研院校等部门。

除了能够直接测量交流电压值、交流电流值，电压之间、电流之间及电压与电流之间的相位和工频频率外，还具备其它测量判 断功能，对感性电流、容性电路的判断，检查接线组别，检查电能表是否接线正，是把握电力使用情况，进行二次回路检查 的仪表。

技术参数 Technical parameters

功 能 测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、 视在功率、功率因数、电流矢量和，判别接线组别、感性、容性电路，测试二次回路和母差保护系统， 读出差动保护各组CT之间的相位关系，检查电度表的接线正与否，检修线路设备等

电 源 3.7V锂充电电池

显示模式 LCD彩屏显示，72×55 mm

仪表尺寸 长宽厚：187*119*48mm

钳口尺寸 φ50mm

电压量程 AC 0.00V～600V 分辨率：AC 0.01V 精度：±0.5 FS

电流量程 AC 0.0mA～1000A 分辨率：AC 0.1mA 精度：±0.5 FS

相位量程 0.0°~360.0° 分辨率：0. 1° 精度：±1°

频率量程 45.00Hz～65.00Hz 分辨率：0.01Hz 精度：±0.5Hz

有功功率量程 0.0W～600kW 分辨率：0.1W 精度：±(3 %rdg+3dgt)

无功功率量程 0.0W～600kVAR 分辨率：0.1VAR 精度：±(3 %rdg+3dgt)

视在功率量程 0.0W～600kVA 分辨率：0.1VA 精度：±(3%rdg+3dgt)

功率因数量程 -1~+1 分辨率：0.001 精度：±0.03

电流矢量和 0mA～3000A 分辨率：1mA

相 序 正相：U1、U2、U3或11、12、13光标从左往右顺次闪烁

反相：U1、U2、U3或11、12、13光标从右往左顺次闪烁

检测速率 约2秒/次

数据存储 500组

硅胶防护套 有

USB接口 USB接口，所存数据上传电脑，便于分析管理数据

自动关机 仪表无操作约15分钟后关机

背光功能 有，适合昏暗场所及夜间使用

仪表质量 主机：380g(带电池),大口径电流钳：440g×3,测试线：190g

测试线长度 1.5m

电流钳线长 2m

工作温湿度 - 10℃~40℃;80%Rh以下
