主要内容和适应范围

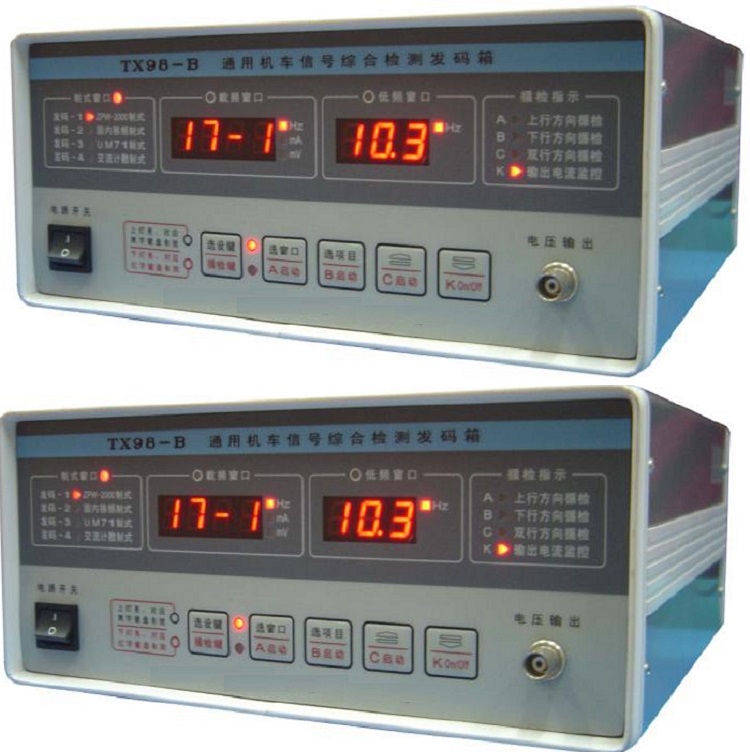

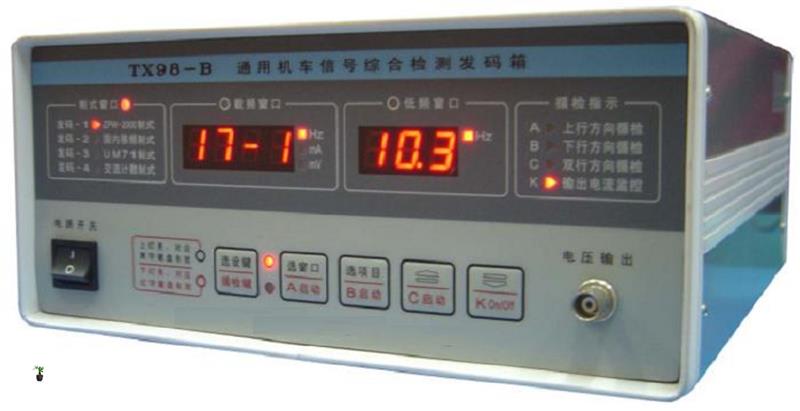

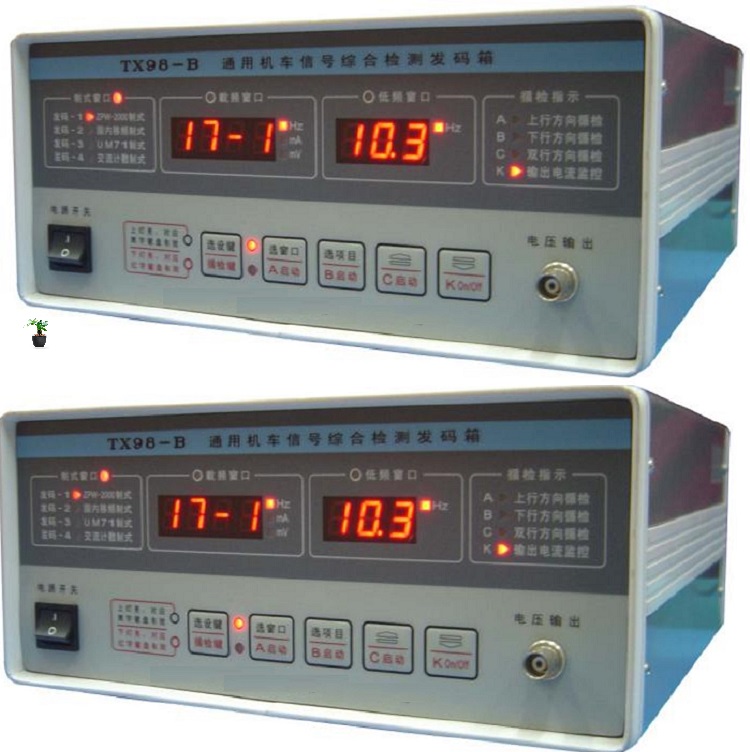

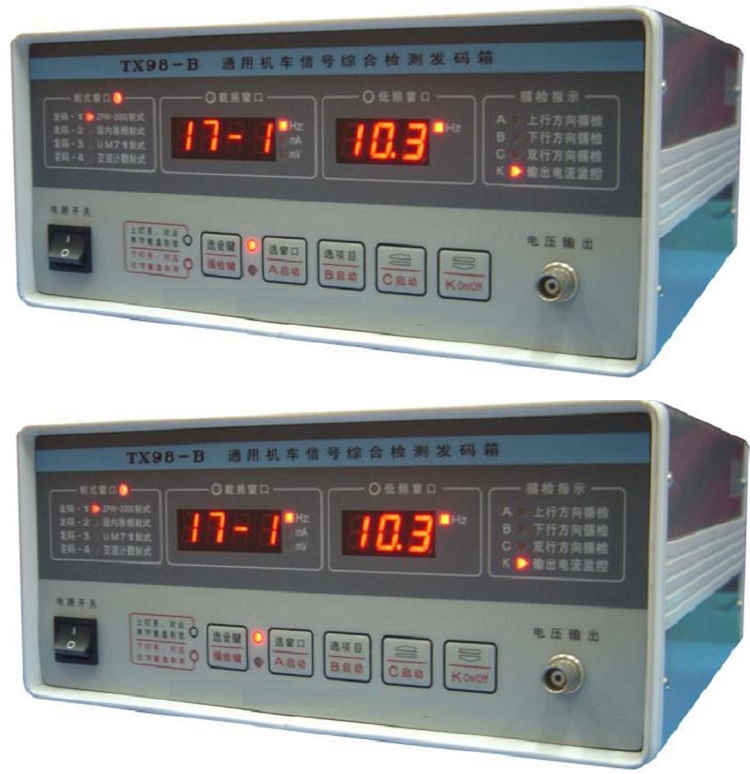

本标准规定了 TX98-B 型通用机车信号综合检测发码箱的

使用条件及技术指标，是该产品的使用和技术指标检定的依

据。

2 使用条件

2.1 工作温度：0℃～40℃

2.2 工作湿度：不大于 85％ (25℃时)

2.3 工作电源：220V±10％ 50Hz±10％

2.4 电源保险管：1. (保险管外形规格 Φ5×20mm)

2.5 大气压强：74.8kPa～106.6kPa(海拔高度 2500m 以下)

2.6 仪器工作时间: 连续工作

2.7 大消耗功率：不大于 50W

2.8 工作环境: 周围无腐蚀和无引起危险有害气体

3 发送各制式信号功能

3.1 ZPW-2000 移频制式信号发送功能

3.1.1 移频频率：1701.4Hz(1700-1)、1698.7Hz(1700-2)；

2001.4Hz(2000-1)、1998.7Hz(2000-2)；

2301.4Hz(2300-1)、2298.7Hz(2300-2)；

2601.4Hz(2600-1)、2598.7Hz(2600-2)可选

移频频偏：±11Hz 固定

低频频率：10.3、11.4、12.5、13.6、14.7、15.8、

16.9、18.0、19.1、20.2、21.3、22.4、23.5、24.6、

25.7、26.8、27.9、29.0Hz 共 16 个低频及 2 个掉码

信息可选

3.1.2 信号电流输出端口：输出电流 5～ 800mA 意调节

3.1.3 信号电压输出端口：输出电压 3～1000mV 意调节

3.1.4 自动循检：ZPW-2000 移频上行方向循检 A 型程序、

ZPW-2000 移频下行方向循检 B 型程序、

ZPW-2000 移频双行方向循检 C 型程序

3.2 移频制式信号发送功能

3.2.1 移频频率：550Hz、650Hz、750Hz、850Hz 可选

移频频偏：±55Hz 固定

低频频率：7.0、8.0、8.5、9.0、9.5、11.0 、12.5、

13.5、15.0、16.5、17.5、18.5、20.0、21.5、22.5、

23.5、24.5、26.0Hz、30.0Hz 共 19 个低频及 2 个掉

码可选

3.2.2 信号电流输出端口：输出电流 5～500mA 意调节

3.2.3 信号电压输出端口：输出电压 3～1000mV 意调节

3.2.4 自动循检：移频上行方向循检 A 型程序、

移频下行方向循检 B 型程序、

移频双行方向循检 C 型程序

3.3 UM71 移频制式信号发送功能

3.3.1 移频频率：1700Hz、2000Hz、2300Hz、2600Hz 可

选

移频频偏：±11Hz 固定

低频频率：10.3、11.4、12.5、13.6、14.7、15.8、

16.9、18.0、19.1、20.2、21.3、22.4、23.5、24.6、

25.7、26.8、27.9、29.0Hz 共 16 个低频及 2 个掉码

信息可选

3.3.2 信号电流输出端口：输出电流 5～ 800mA 意调节

3.3.3 信号电压输出端口：输出电压 3～1000mV 意调节

3.3.4 自动循检：UM71 移频上行方向循检 A 型程序、

UM71 移频下行方向循检 B 型程序发码箱发码箱发码箱发码箱
