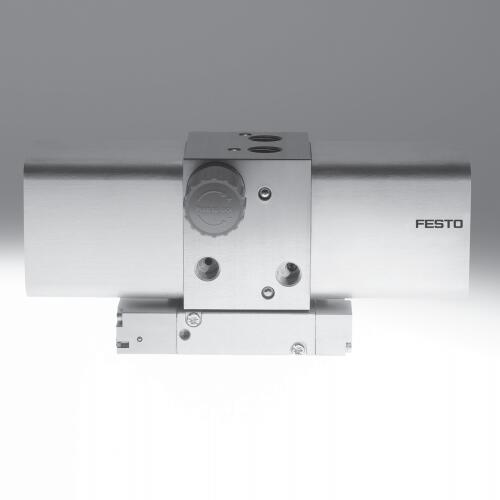

结构分析FESTO增压缸DPA-63-16

作用简介:

对于带感测选项的 DPA,可以通过外部传感器和累计计数器来记录驱动活塞的单次行程。

建议在给增压阀供气的气路上使用一个两位三通开关阀(例如:HE-…-D, HEE-…-D 或类似型号)。

仅在已建立起气源压力 pin时,方可打开两位三通开关阀。

建议在增压阀输出压力侧连接一个两位三通开关阀,用于安全排放输出压力 pout。

若不使用两位三通开关阀,就只能通过彻底释放调压阀弹簧(将调压阀手柄向左拧到底)实现排气。

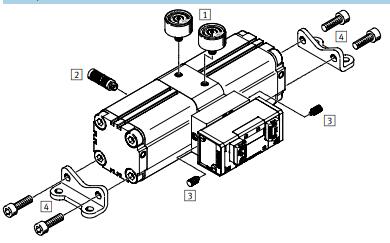

结构特点 双活塞式增压阀

压力表(模拟)或压力显示器(数字) 为 G1/8 准备

输出压力 2 4 bar ... 16 bar

工作压力 2 bar ... 10 bar

压力调节范围 4 bar ... 16 bar

增压阀是一种专用于压缩空气的双活塞加压装置。

增压阀 DPA 使用压缩空气增压时,集成的单向阀会自动加快侧的加压。

结构分析FESTO增压缸DPA-63-16

输出压力 p2 可增加到气源压力 p1 的两倍。所需输出压力通过手控调压阀设定。

应在输出压力侧使用一个贮气罐(例如:CRVZS),用于补偿压力波动。贮气罐可平稳增压阀的力波动。

通过连接电缆是利用气源压力 p1 给贮气罐注气的一种有效方式。增压阀只须补偿气源压力和输出压力的差值。

此时贮气罐的注气速度会加快,单向阀可防止空气回流出贮气罐。

此配置方案相当于可订购的增压阀/贮气罐组合的订货范围

入口压力 1 2 bar ... 10 bar

Note on pressure regulation range 如果控制器弹簧张紧到限度,则输出压力可超过 40%。

工作介质 压缩空气,符合 ISO 8573-1:2010 [7:3:4]

工作和先导介质说明 不可用润滑介质工作

耐腐蚀等级 CRC 2 - 中等耐腐蚀能力

油漆湿润缺陷物质(PWIS)符合性 VDMA24364-B1/B2-L

若增压阀不带调压阀,则输出压力即为气源压力的两倍。

两个驱动活塞的气源都由气动方向控制阀控制,到达行程终端位置后,方向控制阀会自动反向。

通气后,若未达到所需的输出压力,则增压阀会自动启动。

当达到所需输出压力时,增压阀会切换到节能模式,一旦系统运行过程中出现压降,增压阀就会自动重启。

结构分析FESTO增压缸DPA-63-16



结构分析FESTO增压缸DPA-63-16


企业类型

贸易商

新旧程度

全新

活塞直径:

63 mm

安装位置:

可选

结构特点:

双活塞式增压阀
