XM711-KT-96CR

数字式电缆长度测量仪

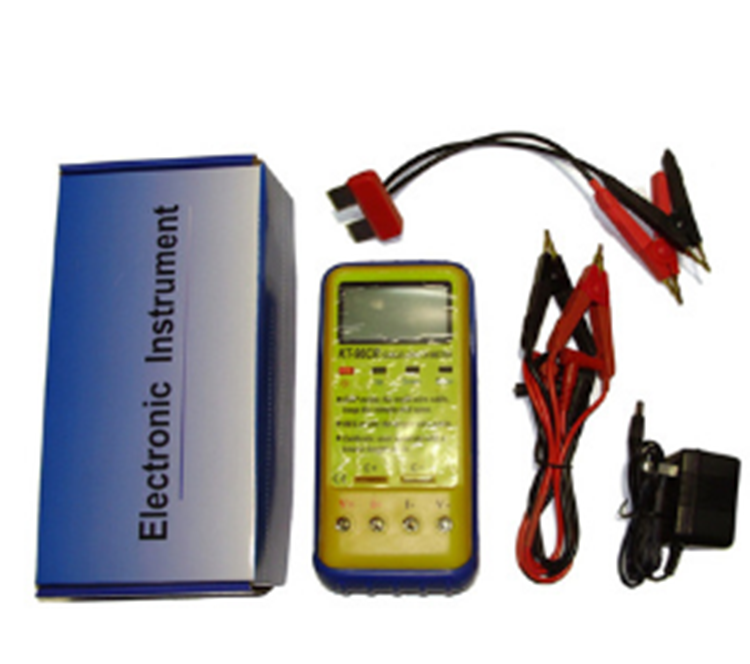

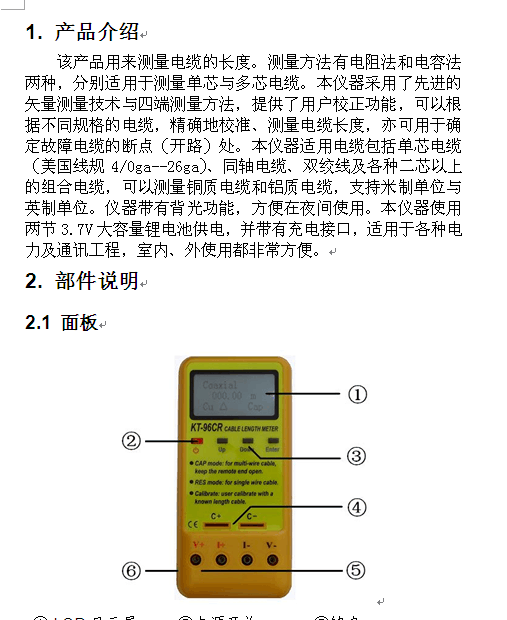

1. 产品介绍

该产品用来测量电缆的长度。测量方法有电阻法和电容法两种，分别适用于测量单芯与多芯电缆。本仪器采用了矢量测量技术与四端测量方法，提供了用户校正功能，可以根据不同规格的电缆，地校准、测量电缆长度，亦可用于定故障电缆的断点（开路）处。本仪器适用电缆包括单芯电缆（美国线规4/0ga--26ga）、同轴电缆、双绞线及各种二芯以上的组合电缆，可以测量铜质电缆和铝质电缆，支持米制单位与英制单位。仪器带有背光功能，方便在夜间使用。本仪器使用两节3.7V大容量锂电池供电，并带有充电接口，适用于各种电力及通讯工程，室内、外使用都非常方便。

2. 部件说明

2.1 面板

① LCD显示屏 ②电源开关 ③键盘

④电容法测试插座 ⑤电阻法测试插座 ⑥充电接口

1

缆的规格为16ga，用测试夹具夹住电缆的两端。如果屏幕上显示的数值与实际长度相同无须校准，若不同则须进行校准。此时，通过按键来校准功能，进入后再通过Up键和Down键来调整屏幕上的数值。调整完毕后按下Enter键来完成校准功能，系统会自动进入先前的测量模式继续测量。

4.3.2电容法校准

例如，待测电缆为双绞线。取一条长度为10m或长度已知的双绞线。电容法测量模式，用测试夹具夹住电缆一端的两条导线。如果屏幕上显示的数值与实际长度相同无须校准，若不同则须进行校准。此时，通过按键来校准功能，进入后再通过Up键和Down键来调整屏幕上的数值。调整完毕后按下Enter键来完成校准功能，系统会自动进入先前的测量模式继续测量。

注：电阻法校准应采用同线规（直径）同样材质的电缆来校准，而电容法校准应采用同类型号、规格的电缆来校准。电阻法的校准参数与电容法的校准参数是不相关的，二者不会相互影响。一经校准，系统便会存储校准参数，具有掉电保护功能。

5. 对机内电池充电

当上出现“ ”符号时,表示电池电力不足，应使用仪器附带的9V电源适配器进行充电，整个充电过程大约需要10个小时。

6

4.2 电容法

电容法主要用来测量两芯或是两芯以上的电缆，根据线间的分布电容来换算成电缆的长度。电容法测量时，务必保电缆的末端开路。电容法测量只与线的结构有关，跟材料的关系不大，所以无须电缆的材料。

电容法测量示意图

4.3 校准功能

由于电缆的规格跟标准规格存在差异，所以为了得到准的长度数据，校准功能是很有必要的。

在测量过程中，按Enter键将箭头移到行，然后长按（多于5秒）Down键可进入修正模式。

4.3.1电阻法校准
