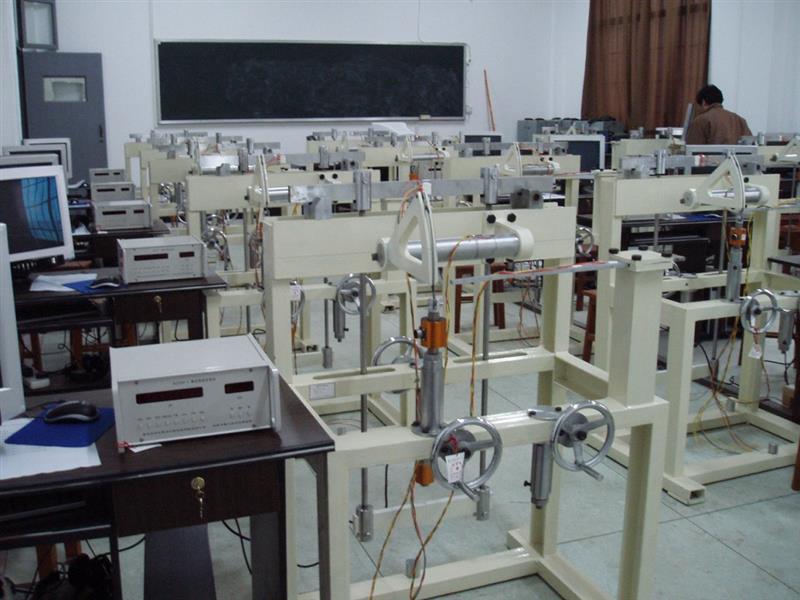

材料力学多功能试验装置由用于高等工科院校作材料力学电测法实验的实验台、拉压力传感器、试件及连接导线、BZ2205C应变测力仪及软件组成。因此整套材料力学多功能实验装置可进行多种材料力学实验，测量数据可由进行采集、处理、分析，组成完善多功能材料力学实验室。

（1）实验装置功能一览表

规格型号 可完成实验项目

BZ8001

可开设实验项目：

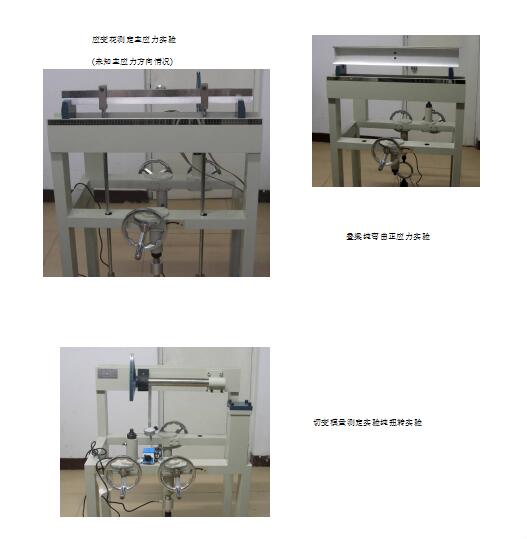

1、弯曲正应力分布规律实验。

2、弯扭组合变形薄壁桶应力测定实验。

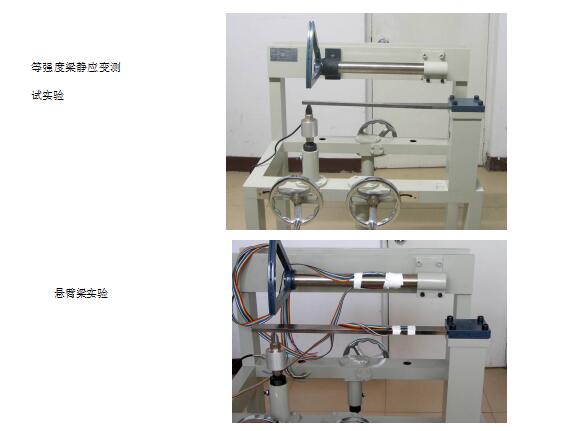

3、等强度梁应变电桥接线实验。

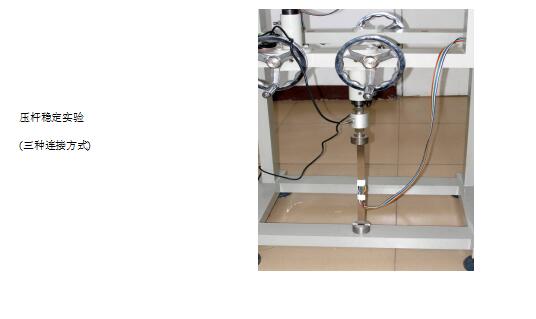

4、压杆定稳实验。

5、改进型元件的贴片设计及其应用研究。

6、连续梁的贴片设计及其应用研究 。

7、位移互等定理实验。

8、剪切弹性元件的贴片设计及其应用研究。

9、材料弹性性能E，μ测定实验。

10、偏心拉伸实验。

11、连续梁应力测定实验。（选配）

12、组合梁应力测定实验。（选配）

13、电阻应变片灵敏系数K标定实验。

配套测试仪器性能：

规格型号 主机测点 特 性 配套软件

BZ2205C

1点测力/16点应变 程控功能，直接显示应变及力值 含单机测试软件

每套多功能材料力学实验装置自身都能与微机相连，实现控制、数据采集、测试结果处理、分析等功能。

（2）BZ8001连接微机示意

（3）多功能力学实验装置技术参数

1. 试件大作用载荷： 8kN

2. 加载机构作用行程： 55mm

3. 手轮加载转矩： 0～2.6N.m

4. 加载速度： 0.13mm/转（手轮）

5. 本机重量： 140kg

6. 外形尺寸： 850（长）×600（宽）×1200（高）mm
