氧化锆探头 材质2520 法兰DV50 长度500mm 温度 800-1000℃，燃烧的为固体废料

MKZO系列氧化锆氧量分析仪可对锅炉、窑炉、加热炉等燃烧设备在燃烧过中

所产生的烟气含量进行快速、正的在线检测分析，以实现低氧燃烧控制，达到节能目的，减少环境污染。

ZO系列氧化锆氧量分析仪有氧化锆探头（一次仪表）和氧量变送器（二次仪表）二部分组成。

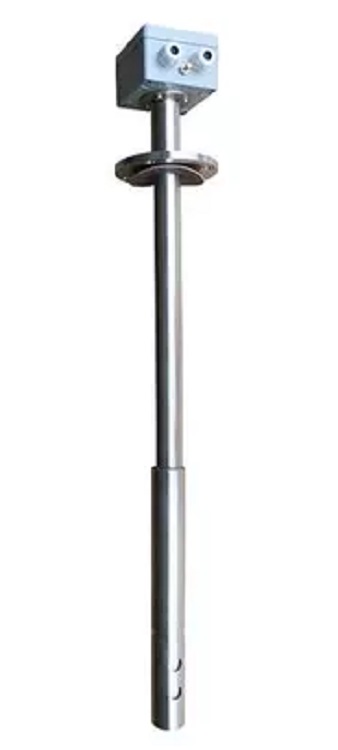

ZO型氧化锆探头外壳采用耐高温、耐腐蚀的不锈钢材料制成。不必外加气泵，参比气能自行对流。并设有标准气接口，可在现场运行时用标准气体进行标定校验。探头锆管能方便地拆卸换。

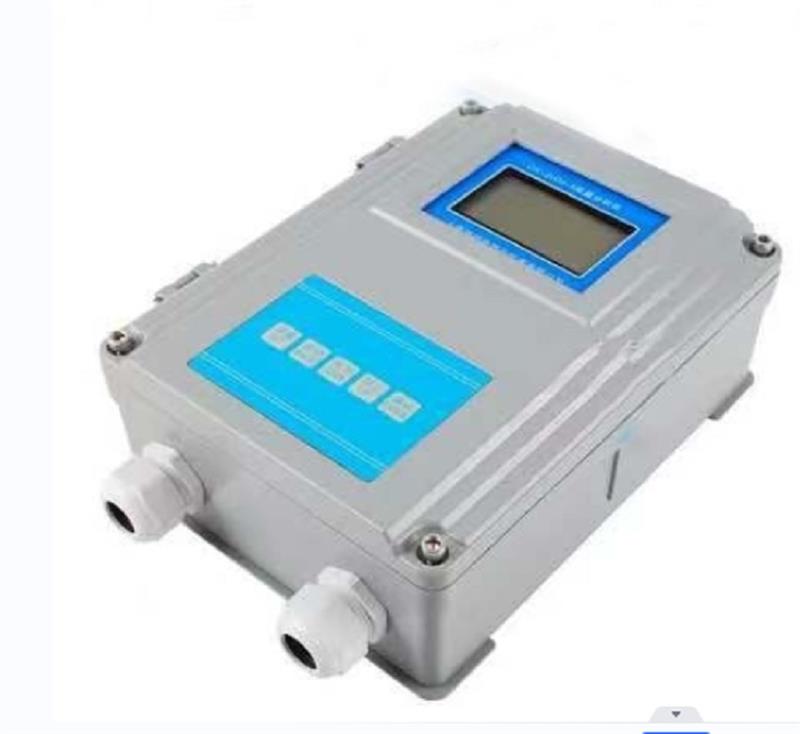

ZO型氧量变送器结构简单，安装尺寸规范，线路设计合理，工艺质量，仪表性能稳定，调试方便。

ZO系列氧化锆氧量分析仪由于其优越的性能价格比，数年来在大中型电厂得到应用。

二、型号规格

ZO-口 — 口

1、氧化锆探头的型号定义

探头的长度规格分400、800、1200mm三种

探头的加热形式

4表示加热式，即低温型

5表示不加热式，即高温型

2、氧量变送器的型号定义

ZO-口 — 口

Ⅰ表示盘装竖式

Ⅱ表示盘装横式

Ⅲ表示盘装方式

Ⅳ表示墙挂式

4表示加热式，即低温型

5表示不加热式，即高温型

三：规格尺寸

1、氧量变送器尺寸

型 式 外形尺寸mm 开孔尺寸mm

盘装横式（Ⅰ） 160×80×380 152×76

盘装竖式（Ⅱ） 80×160×380 76×152

盘装方式（Ⅲ） 160×160×380 153×153

墙 挂 式（Ⅳ） 325×250×110 310×128

四、技术指标

1、基本：<±3%F·S；仪表精度1级

2、量 程： 0～25％O2

3、本底修正：-20mV～＋20mV

4、被测烟气温度：ZO-4型 低于600℃（低温型）

ZO-5型600～800℃（高温型）

5、输出信号： 0～10mADC和4～20mADC意设置

6、负载能力：0～1.2kΩ(0～10mA时)或0～600Ω（4～20mA时）

7、环境条件：0～50℃，相对湿度<90%

8、电 源：220V±10%，50HZ。

9、功 耗：变送器约8W，加热炉平均约50W。

10、响应时间：90%约3秒。

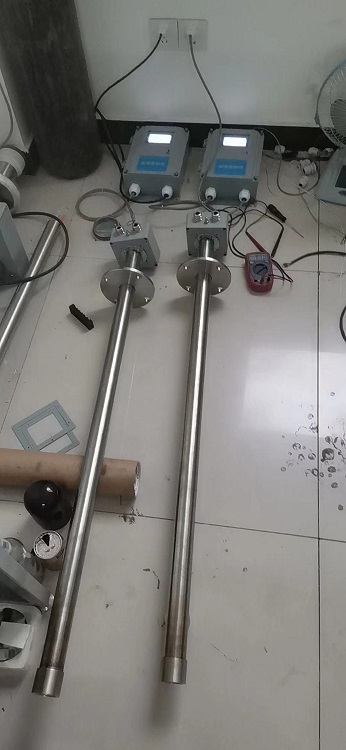

11、氧化锆探头加热炉升温时间：约20分钟。探头+仪表探头+仪表探头+仪表探头+仪表
