JN3001-ZKD型 真空隔温低压气休采样器

一、简述:

1.1:本JN3001-ZKD型系列真空隔温低压气休采样器,符合：SH/0233《液化石油气采样法》、GB/T6681《气体化工产品采样通则》等标准,本系列真空隔温低压气休采样器的,依据GB5100《钢质焊接气瓶》、GB/T32566《不锈钢焊接气瓶》等标准,本系列真空隔温低压气休采样器的检验,参照GB/T9251《气瓶水压试验方法》、GB/T9252《气瓶压力循环试验方法》等标准,适用于对304戓316l材料无腐蚀的气体的采样、储存，JN3001-ZKD型系列真空隔温低压气休采样器,专样；

1.2:本JN3001-ZKD型系列真空隔温低压气休采样器,采用双层结构,有内外筒体组成<中间抽真空>,能防止冻、,且有一定保温效果,使用;

1.3:本JN3001-ZKD型系列真空隔温低压气休采样器,两端阀门出口标准配置为:外螺纹M14×1.5/Φ8MM双卡套（但可以根据客户要求,转配为NPT1/4、Φ3MM卡套、Φ1/8卡套、气瓶接等,用户订购采样器时注明）；

1.4：本JN3001-ZKD型系列真空隔温低压气休采样器,可以根据客户需求,装配压力表和预留容积管（用户订购采样器时注明）；

1.5:本JN3001-ZKD型系列真空隔温低压气休采样器,可以根据客户需求，对内壁喷涂聚四氟乙烯(特氟龙)防腐层、内壁钝化处理，用户订购采样器时注明；

1.6:本JN3001-ZKD型系列真空隔温低压气休采样器,可以根据客户需求,另配快速接头（我司快速接头分:JN3010型采样器按钮式快速接头、JN3010-QC-NPT1/4型 采样器快速接头，二种，用户订购采样器时,另外选购)；

1.7:本JN3001-ZKD型系列真空隔温低压气休采样器,用户可按需购配采样连接管（我司采样连接管有:JN3003型尼龙透明采样软管、JN3003B型不锈钢编织采样软管、高压尼龙树脂采样软管、JN3003P型带排压采样管套件，四种,用户订购采样器时,另外选购)；

1.8:本JN3001-ZKD型系列真空隔温低压气休采样器,可以根据客户需求,配输出减压阀(不锈钢,1.6Mpa终端单表二级减压阀(输入压力:20Mpa,输出压力:0～0.25Mpa、0～0.6Mpa、0～1Mpa、0～1.6Mpa、0～2.5Mpa、0～≦3.5Mpa可选),输出口形式:3ΦMM卡套(或Φ1/8卡套等,用户选定)。

二、主要技术特点

2.1:本JN3001-ZKD型系列真空隔温低压气休采样器,容积规格较多,还可定制;

2.2:本JN3001-ZKD型系列真空隔温低压气休采样器,一般为4Mpa以下;

2.3:本JN3001-ZKD型系列真空隔温低压气休采样器,采用316L(或304)不锈钢制,耐腐蚀性好;

2.4:本JN3001-ZKD型系列真空隔温低压气休采样器,使用寿命长,一般情况下使用3年,才需报废;

2.5:本JN3001-ZKD型系列真空隔温低压气休采样器,组合及扩展性好,通过各种管阀件组合,可实现压力显示、输出流量及压力调节、连接管径调配等,满足试验检测要求;

2.6:本JN3001-ZKD型系列真空隔温低压气休采样器,为双阀、带防暴片装置,使用;

2.7:本JN3001-ZKD型系列真空隔温低压气休采样器,防冻、性能好;

2.8:本JN3001-ZKD型系列真空隔温低压气休采样器,采用胶木(或ABS及全不锈钢)提手,用喉箍固定于采样器上,随带方便、、美观;

三、主要技术参数

3.1:工作压力：4Mpa；

3.2:耐压：7Mpa；

3.3:片爆破压力:6Mpa;

3.4:工作温度：-120 ～ +480℃；

3.5:阀门:二端为形直通阀;

3.6:阀出口形式:外M14×1.5<Φ8MM双卡套密封> 螺纹;

3.7:材质：304戓316L；

3.8:适用介质：温度压力在规定范围内， 对304戓316l材料无腐蚀的各类气体；

3.9:规格：50ML、100ML、250ML、330ML、500ML、1000ML(其它规格议定)。

四、对取样口要求:

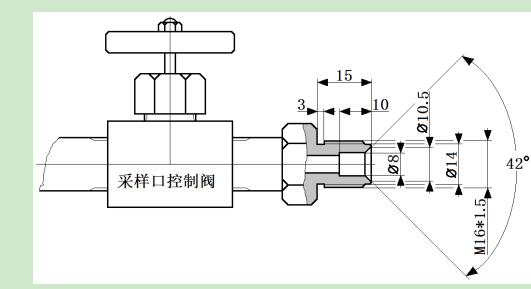

我司JN3001-ZKD型系列真空隔温低压气休采样器,有标准采样管与采样口连接,要求用户的采样口如图一: 气体采样器气体采样器气体采样器气体采样器
