仪表参数简介

1、干变仪表参数提示符含义如下：

Ob：风机启停目标值 dF：风机启停目标值回差

AH：绕组温跳闸目标值 AL：绕组温报目标值

ObJ：机房风扇启停目标值 dFJ：机房风扇启停目标值回差

AHJ：机房温跳闸目标值 ALJ：铁心温报目标值

风机启动温度>Ob+dF 风闭温度 机房风扇启动温度>ObJ+dFJ 机房风扇关闭温度 注：① 除冷却风机和机房风扇启停之外的其它目标值回差均默认为0.3℃

2、干变仪表基本参数（单位℃）：

Ob：90.0 dF：10.0 AH：150.0 AL：130.0 ALJ：130.0

ObJ：35.0 dFJ：5.0 AHJ：70.0

其中AL与ALJ的值是一致的

3、仪表常规控制功能D型包含4组控制输出：

风机FnOb、故障Er、报AL、跳闸AH

仪表功能选型简介

仪表功能

D：常规功能 E：4-20mA电流输出 F：RS485通讯功能

G：1路环境温度测量与控制 I ：1路铁心温度测量与控制

C：PTC对温报（可选）、温跳闸（可选）连锁控制

J：温度显示为华氏温度

P：风机输出为有源输出

备注：仪表可扩展项目或仪表说明

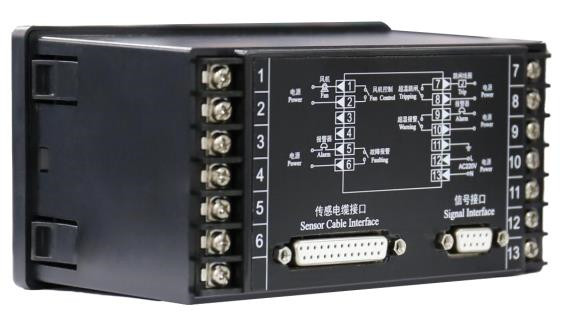

塑壳尺寸（高*宽*深）：80mm*160mm*100mm安装尺寸（高*宽）76mm*152mm

仪表参数简介

1、干变仪表参数提示符含义如下：

Ob：风机启停目标值 dF：风机启停目标值回差

AH：绕组温跳闸目标值 AL：绕组温报目标值

ObJ：机房风扇启停目标值 dFJ：机房风扇启停目标值回差

AHJ：机房温跳闸目标值 ALJ：铁心温报目标值

风机启动温度>Ob+dF 风闭温度 机房风扇启动温度>ObJ+dFJ 机房风扇关闭温度 注：① 除冷却风机和机房风扇启停之外的其它目标值回差均默认为0.3℃

2、干变仪表基本参数（单位℃）：

Ob：90.0 dF：10.0 AH：150.0 AL：130.0 ALJ：130.0

ObJ：35.0 dFJ：5.0 AHJ：70.0

其中AL与ALJ的值是一致的

3、仪表常规控制功能D型包含4组控制输出：

风机FnOb、故障Er、报AL、跳闸AH

仪表功能选型简介

仪表功能

D：常规功能 E：4-20mA电流输出 F：RS485通讯功能

G：1路环境温度测量与控制 I ：1路铁心温度测量与控制

C：PTC对温报（可选）、温跳闸（可选）连锁控制

J：温度显示为华氏温度

P：风机输出为有源输出

备注：仪表可扩展项目或仪表说明

塑壳尺寸（高*宽*深）：80mm*160mm*100mm安装尺寸（高*宽）76mm*152mm温度控制器温度控制器温度控制器温度控制器
