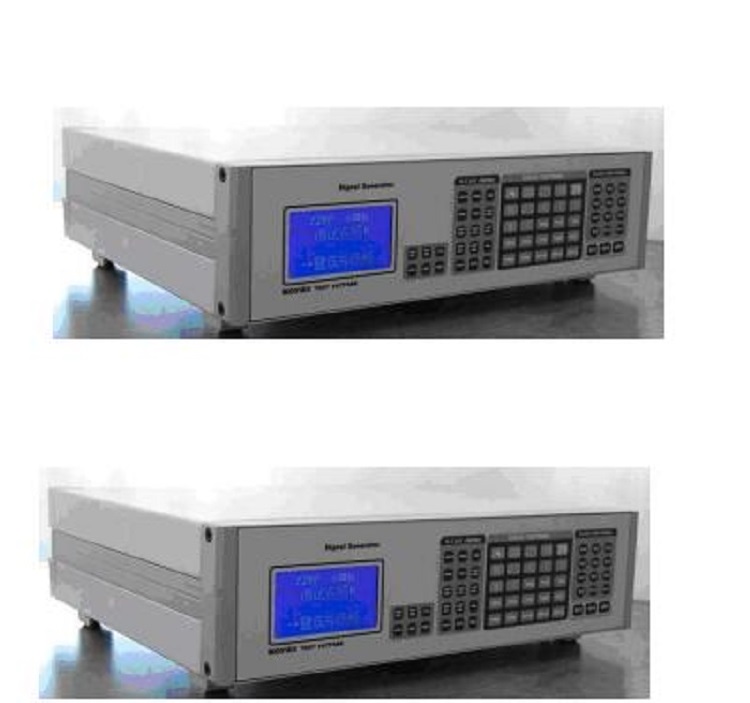

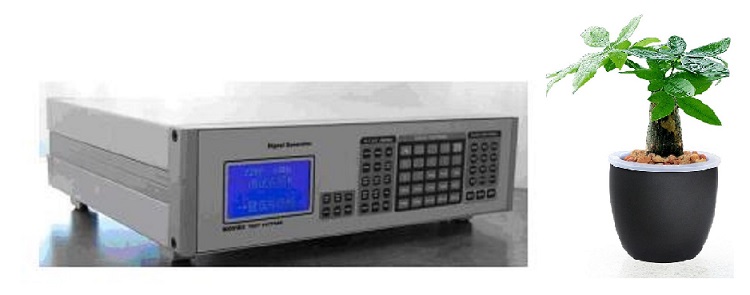

AS5383信号发生器为多种显示终端（ＣＲＴ／ＬＣＤ ／ＰＤＰ／ＤＬＰ等）提供了多种制式的测试图像作为、调试、检测之用，同时可以根据用户提出的要求定制特殊制式或信号。

可选装符合GB24850《能效限定值及能效等级》标准的测试图像和视频，包括：

八灰度等级信号

九点亮度测量用17%APL白窗信号

八灰度九窗口信号

80%白场信号

IEC 62087-2008或2011定义的活动测试序列。

能效等级测试信号GB21520：三纵条信号，八灰阶信号

特点：

■ 支持所有显示输出方式，

模拟信号输出包括AV，Y/C，高清分量YPbPr，电脑RGBVsHs，欧式SCART，

数字信号输出包括HDMI1.3，HDMI（兼容DVI）

■ 支持多种显示格式，

复合视频包括PAL，NTSC，

标清DTV包括480P，576P

高清HDTV包括720P，1080I，1080P，

电脑显示格式包括640X480，800X600，1024X768，1280X1024，1600X1200，1920X1080

■ 双路HDMI输出

■ 可输出多种静态测试图像

包括彩条，灰阶，清晰度测试图，亮度对比度测试图，坏点检查图等二十多种

■ 可输出多种动态电影视频片段，用于演示和主管评测，

■ 液晶显示清晰简洁，操作简单，

■ 支持EDID信息读取和校验

■ 支持图像（选装）

■ 支持用户定制特殊分辨率

■ 输出保护电路设计耐用，

用途：

显示产品能效等级测试

显示产品如彩色机，电脑等产品的，

显示产品的工位测试调整，

显示产品的质量检验

显示产品的演示和产品宣传

规格：

HD/SDTV 模拟色差分量YPbPr输出：

1080p（23/24/25/29/30/50/59/60Hz）

1080i（50/59/60Hz）

720p（60Hz）

480p（60Hz）

576p（50Hz）

VGA 模拟RGBHsVs输出 ：

640*480（60/72/75/85Hz）

800*600（60/72/75/85Hz）

1024*768（60/70/75/85Hz）

1280*1024（60/75/85Hz）

1600*1200（60Hz）
