一、用途

1、作为电桥、电位差计的指零仪；

2、可测量毫安、微安、纳安直至皮安级微小电流；

3、可用于研究电流计特性和阻尼振荡规律。

二、技术性能

1、使用条件：

环境温度：0℃~+40℃；

环境湿度≤80%（RH）

电源：交流220V50Hz电源；直流9V叠层电池。

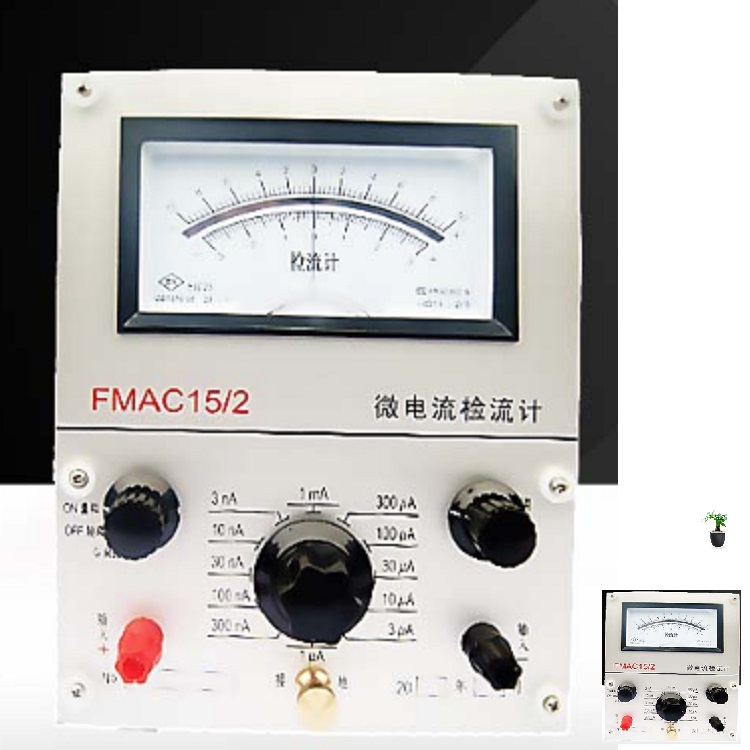

2` FMAC15/2

量 限 安 3纳～1毫

电流常数 安/格 5×10-11

输入阻抗 欧 330千～1

阻尼时间 秒 ＜3

表头内阻 千欧 4

3、关于量程：

（1）本仪表灵敏度高，指示平稳，重复性好。量程按三倍递增方式设12档，

量限宽广，覆盖严谨，因此在测量光电效应，夫—赫效应等实验曲线时，不会因换档而丢失

峰谷细节或出现台阶形系统。

（2）本仪表的输入阻抗，要比常用静电计管做前级的微电流放大器小2~3个

数量级，且以准四端电阻的形式输入信号。因此，使用本仪表进行测量或做近物实验时，

可以减小物理模型的失真，排除某些未及预期的影响量。

（3） 非线性。

4、关于表头:

(1) 本仪表采用宽面表头，零位双向偏转，可以生动地显示被测量的标量、

矢量属性；双分度标尺±60/±50格，视野开阔，读数清晰。表头的机械零点可用何带

的工具拨动拨盘来调节；电气零点则靠一只多圈电位器来调节。

(2) 为适应广大客户对光点检流计的习惯认知，本仪表设有一只状态开关,该开

关调到“ON(量程)”时进行测量，此时表头为准临界阻尼(稍欠)状态；调到“OFF(短路)”时切

断电源并将表头短路，利用过阻尼锁牢指；调到“G(表头)”相当于光点检流计的“直接”档，

此时表头直接与外电路联通，指呈欠阻尼状态，以供客户研究和测试表头的内阻、满偏电流、

冲击常数、外临界电阻，阻尼时间等参数。

中西集团
