则量Vrms,同相,較，频率、比率、零点表和相位角

●5mV至500Vpk范围

●2个电气隔通道

●0.5Hz至140kHz, 500kHz带宽

●所有PAV测量,包括所有比率类型

●零电平表波形显示和THD

●SD1000 和型号的开级程序2000位用户对PAV1010A

●GPIB,行和USB,兼容SD1000和2000型

●可通过NIST (美国)和UKAS (英国)追溯到标准

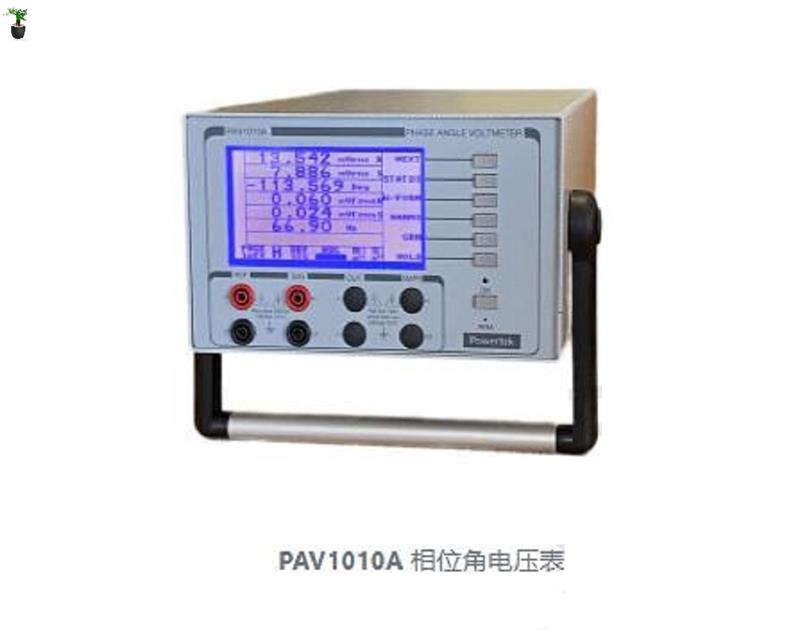

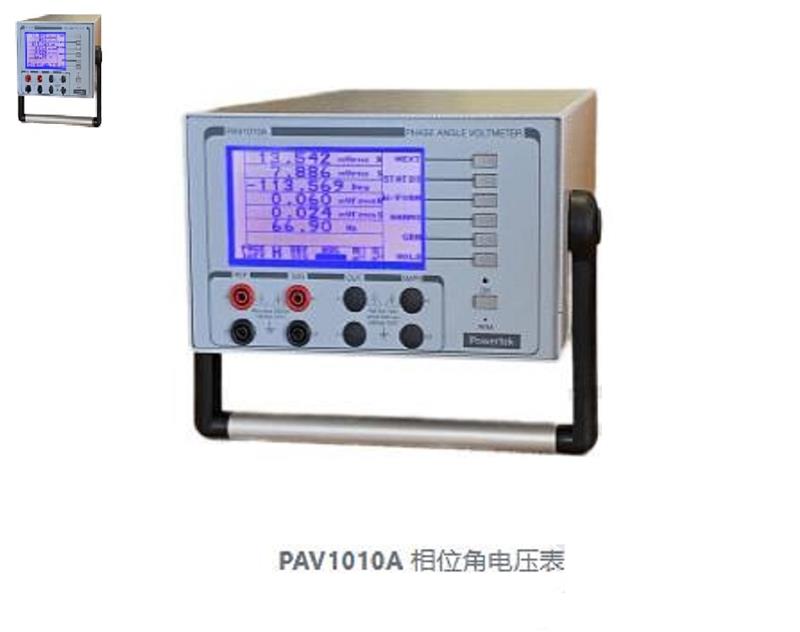

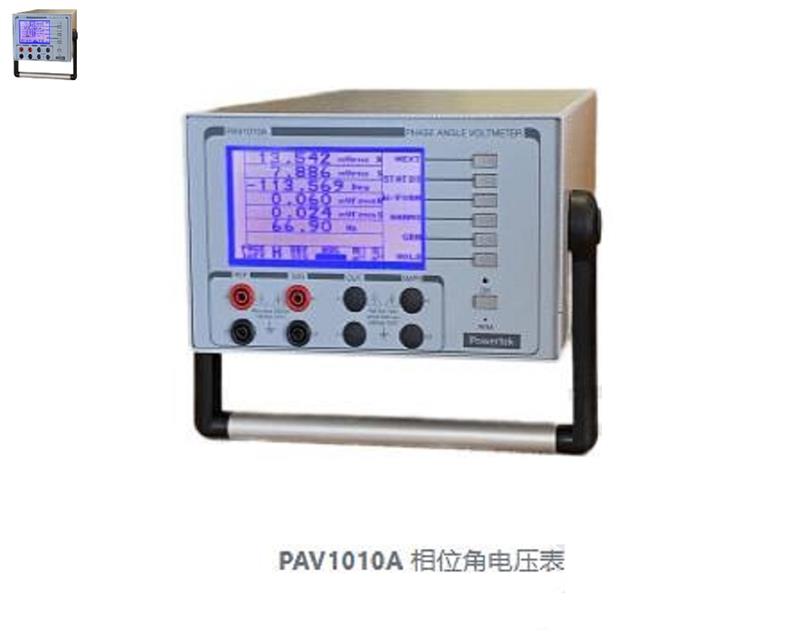

PAV1010A使用散傅里叶变换算法,提供传统PAV所不具备的功能、性能和多功能性。该仪器对同步/旋转和LVDT/RVDT，使相位角、同相、

正交(90°分量) 、基波和总Vrms的测量变得简单。所有这些测量结果同时显示在明亮的多功能显示屏上。隔输入允许关键参数的零点比率(同相、四边

形、基金、总值、总和+差值)和增益测量。基准偏移有助于桥接测量以及用于调零的灵敏零点计。

相角电压表(PAV) 的典型应用是位置传感、 运动和控制领域。旋转、LVDT (线性可变差动)和RVDT (旋转可变差动)等设备将机械运

动和位置转换为电信号，为控制系统供电。位置传感器用于各种应用，如飞机仪表、飞机控制面、 惯性导航、陀螺仪、自动驾驶仪和武器瞄准系统。

PAV1010A相位角计应用

●相位角测量

●同步、LVDT、RVDT执行器和位置传感器

●相位敏感零点检测

●比率和相位测试

●相位表的电流检测

●相位角指示器V-A/ V-V

●Cos Phi指示器-功率因数计

●宽带功率计一功率分析

●电流互感器校准

●电流探头相位延迟

●可控硅相位控制

加速度计测试

●引爆系统中的电流检测

●输变电站相角故障测试

●电动汽车中的斩波器电流控制

相角控制断路器

通道/显示

2个隔/ 5位分辨率0.001°零电平表和比率

测量

对于CH1和CH2 Vrms，同相、基波、政频率、 相位角、功率、伏功、功率、频率、谐波(%或分贝) ,阻抗

零电平表

1uV灵敏度，25uV 总模式噪声(变异性)小范围

电压输入范围

5mV至350Vrms (500Vpk) 。1000Vpk 自选

相位输入范围

0.000*至-360.000°，0.000° 至+ 360.000

0.000°至士180.000.

分辨率0.001°

频率范围

0.5Hz至140kHz, 500kHz, 带外部同步

共模共模抑制比

0.5Hz至999.99Hz ： 126dB 1kHz至5kHz ：110dB

5kHz至32 kHz:100dB

32kHz至64kHz: 91dB

谐波抑制

80dB (偶数和奇数)

谐波失真

+0.05%

大输入

+500Vpk

输入阻抗

2M欧姆20pF

耦合

交流或直流

平均

0.5、 3或10秒

频率

范围

0.5Hz至700 kHz

准性

+0.1% (23°C 士5°C)

电压范围(工作)

1mV rms至350V rms (500Vpk)

输入

电流范围使用选件02F/B

20mA - 2Arms范围选项02F/B 1R00 5Hz - 20kHz

所有电压和电流输入组合均可实现

1.0Arms至20Arms范围选项02F/B 0R01 5Hz - 20kHz

带宽

0.5Hz至700kHz

隔(输入接地)

2000V

阻抗

2莫姆和20pF

环境

温度

经营

0°C至+ 50°C，精度23°C土5°C

存储.

-40°C至+70*C

湿度(无冷凝)

10%至90%相对湿度

介电强度

外壳或交流线路输入的输入

2kV交流50/60Hz 1分钟

电源到机箱

2kV交流50/60Hz 1分钟

电源要求

线路输入电压

110V或220V AC士10%

线路输入频率1

50/60赫兹
