1概述

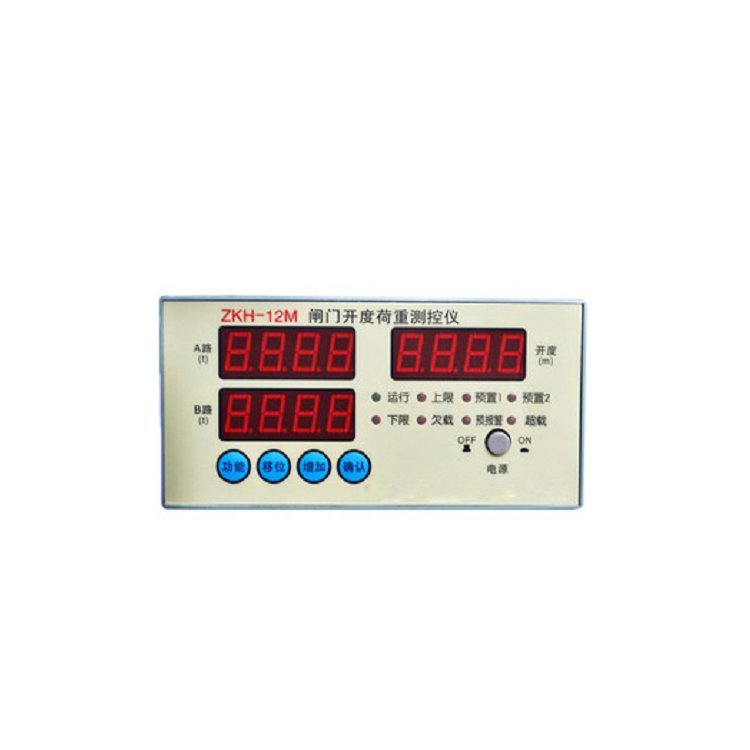

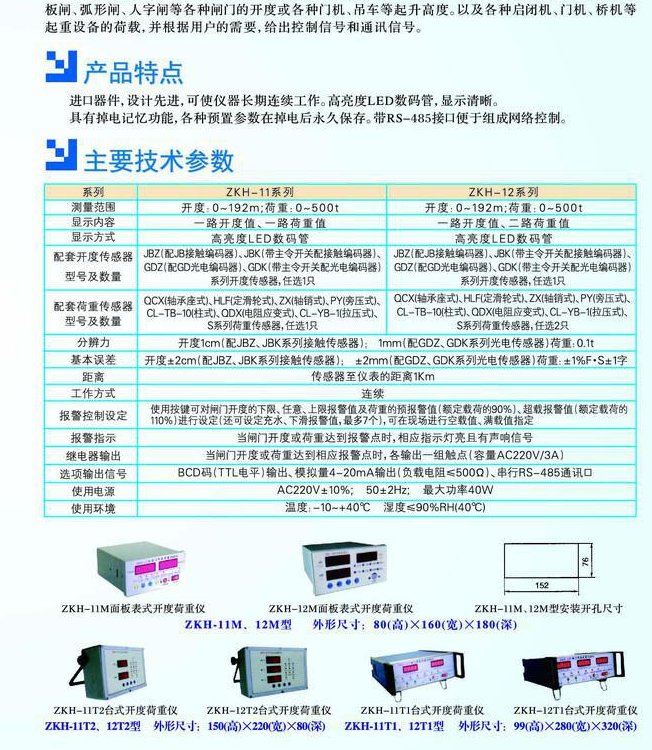

本系列闸门开度苗重满控仪采用单片机系列及配套器件和相应软件技术，配用开度传感器完成闸门开度测量，配用荷重传感器可完成闸门荷重的测量，具有数字显示，

继电器触点输出。其特点是只需四个按键即可完成报数据预置，同时具有断电记忆功能。该仪器采用面板式外壳，结构紧凑、美观大方、安装方便。本仪器使用方便、工作稳定、可长期连续运行。

2

2.1开度

(1)测量点数:1路

(2)测量范围:0~52.00m(3)分辨力:1cm

(4)基本:±1cm

(5)显示方式:4位高亮度数码管显示(6)参数设置:上限、预置1、下限。

(7)报:当闸门开度达到报点时，相应指示灯亮，且有声响信号

(8)输出:当闸门开度达到报点时，相应输出一组继电器转换触点，触点容量

AC220V/3A即:

实际开度>上限 声光报且控制继电器动作

实际开度≥预置1 声光报且控制继电器动作

实际开度≤下限 声光报且控制继电器动作

(9)4-20毫安输出:4毫安对应0米:20豪安对应52米。

2.2 荷重

(1)测量路数:2路

(2)测量范围:0~125.0T(3)分辨率:0.1T

(4)基本:士1%FS+1个字

(5)显示方式:4位高亮度数码管显示(6)参数设置:、预报、载。

(7报当闸门荷达到报点时，相应指示灯亮，且有声响信号

(8)输出:当闸门荷重达到报点时，相应输出一组继电器转换触点，触点容量

AC220V/3A 即:

实际载荷≥预报值 声光报且控制继电器动作

实际载荷≥载值 声光报且控制继电器动作

(9)4-20毫安输出:4毫安对应0T:20毫安对应137.5T

2.3 使用条件:

供电电源:AC220V(-15%~+10%)50Hz±1Hz环境温度:-20~+60℃

相对湿度:不大于95%(+40℃时)
