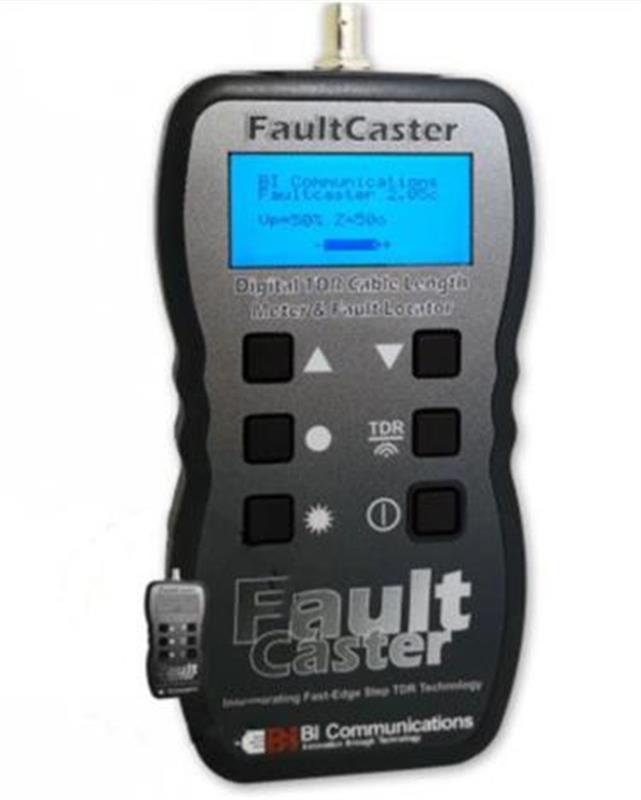

BIC-FaultCaster是手持式数字TDR时域反射仪、电缆长度测量仪和故障(断路/短路点)定位仪。用于在电缆的一端检测和定位2000m(6,000ft)量程范围内电力/通讯电缆的开路和短路故障。

FaultCaster采用快速边缘步进TDR ji术，可以测量电缆长度，能够快速识别开路和短路故障，并在128 x 64数字LCD上指示故障距。

FaultCaster内置标准电缆类型数据库，用户无需输入Vp信息即可对该类型电缆进行测量，仪器会自动补偿不同电缆的阻抗值。

FaultCaster内置音频振荡发生器，可以使用标准的电缆音调探头进行检测，用于和识别电缆线对。

FaultCaster可监测在线电压，当测试电缆的在线电压过10V AC/DC，仪器LCD会显示“Voltage detected”并且终止测试。

FaultCaster采用坚固耐用的ABS外壳材质，防水防尘等级达到IP54，标准附件包括测试棒、肩带和仪器包。仪器的设计和制造符合质量标准、高性和性。

产品特点

经济型数字TDR

在一端测量电缆长度

定位开路/短路故障的距

量程2000m(@70%VP)，度2%(显示读数)

快速边缘步进TDR技术

内置39组标准电缆类型数据库

15组用户自定义存储记忆单元

在线电压监测

电压告和测试抑制

内置音频发生器，用于电缆配对和识别

坚固耐用外壳，IP54防水防尘等级

仪器仅350g

标配测试棒、肩带和仪器包

技术参数产品图解电缆类型附件

量程@ Vp=70% 2000m (6000ft)

分辨率(m) 0.1m(≤100m)；1m(>100m)

度 < 显示读数的±2%*

电缆数据库 39组标准电缆数据库

VP传导速率 0% 到 99% 可调

输出脉冲 5V p-p

输出阻抗 自动补偿

输出脉冲特点 快速边缘步进TDR技术

显示 128×64 LCD

音频发生器 810 – 1110Hz 震荡信号(6次/1秒)

电压告 >10V (ac / dc)

电源 6v 4 x AA 电池

自动关机 4分钟

工作温度 0 到 40 deg. C

存储温度 -20 到 70 deg. C

外形尺寸 165 x 90 x 37mm

重量 350gms (12oz)

IEC61010-1, EN 60950

EMC BS/EN 61326-1
