设备符合的规范

美国

本设备的发射机和接收机符合美国FCC标准第15部分的相关规定：

CFR 47 Part2: 2004

CFR 47 Part15: 2006

ANSI C63.4: 2003

欧洲

本设备符合欧洲指令1999／5／EC的相关规定：

ETSI EN 300 330-2：2006

ETSI EN 301 489-1：2005

ETSI EN 301 489-3: 2002

中国

CJJ 61-2003 城市地下线缆探测技术规程

管线定位仪参数：

管线定位仪基本功能

??1）能快速地确定地下金属管线的走向和深度。

?2）具有信号强度指示、左右箭头指示、罗盘方向指示。

?3）探测管线大深度可达20米。

?4）自动测深：当仪器置于管线上方时，自动显示目标管线真实深度。

?5）信号识别：从信号幅度、信号方向、信号相位三个维度进行电缆的准确识别。

?6）电流方向指示：可跟踪信号的电流方向、相位，提高查找路径的准确性。

?7）自动提示的70%测深法，通过图形及提示音可轻松确定70%信号点。

技术指标

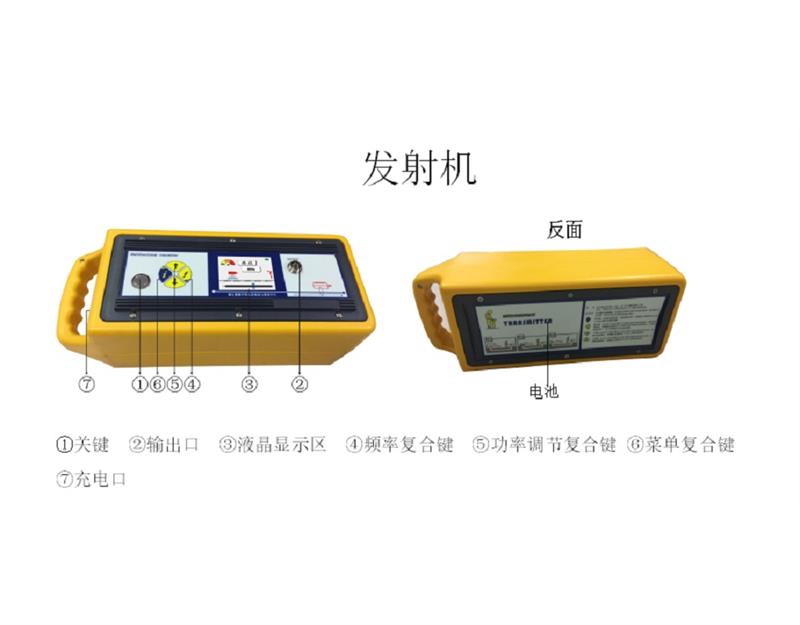

发射机技术参数

本机为多频大功率发射机，以恒功率输出、自动匹配外部负载，保证本机工作在状态。具有欧姆表功能，能探测外部电压及测试持续的环路电阻，可协助判断故障性质。

1）故障检测及识别信号定位模式、送音模式、电流方向信号SS Low、SS High。

2)具有智能信号识别相位功能。

3)欧姆表功能，可检测外部电阻、外部危险电压提示。

4)三种信号发射方式：直连法、 耦合法 、感应法。

5）显示内容：频率设置，电池状态，数字显示输出电流和回路电阻，输出模式，外接电源，外部电压警示。

6）输出功率可调，低档、中档、高档、满档四种档位。

7）大输出电流不小于1A；大输出功率不小于12W。

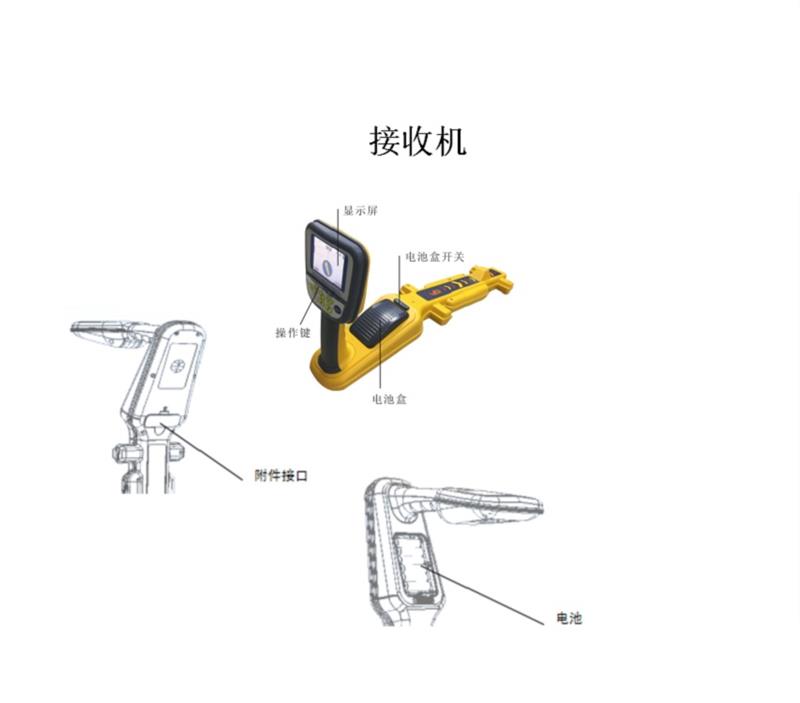

接收机技术参数

接收机使用3.5 寸真彩液晶显示，显示信号强度数字、幅度光条、罗盘指向、左

右箭头指向、电流方向指示，用于指示信号的强弱、光电缆定位、深度测量。

1）宽峰值、谷值、窄峰值、宽峰值箭头、峰值加谷值5种显示方式。

2）可供选择频率：10 种，分别是50Hz、60Hz 、LF、577Hz、8KHz、33 KHz、

82KHz、133KHz，电流方向信号SS Low、SS High。

3）数字直读深度范围:0-20米。精度：3米以内±5%，8米以内±10%。

4）显示内容：信号强度、信号幅度光条、左右箭头指示、罗盘方向指示、电流方向指示、电流相位显示、实时深度指示、智能信号识别相位、信号增益。

5）具有罗盘导向指示功能。

6）具有智能信号识别相位功能。

7）信号识别：从信号幅度、信号方向、信号相位三个维度进行光缆、电缆的准确识别。

8）电流方向指示：可跟踪信号的电流方向、相位，提高查找路径的准确性。

9）3.5寸24位色真彩液晶显示。背光亮度可调，适应各种环境。管线定位仪 测10米海底电缆 型号M343592管线定位仪 测10米海底电缆 型号M343592管线定位仪 测10米海底电缆 型号M343592管线定位仪 测10米海底电缆 型号M343592
