转矩测量基本原理传感器扭矩数值的测量采用应变电测原理，当应变轴受扭力影响产生微小变形后，粘贴在应变轴上的应变计阻值发生相应变化，我们将具有相同应变特性的应变计组成测量电桥，应变电阻的变化即可转变为电压信号的变化进行测量。下面为扭矩测量的主要原理框图，由于采用了能源与信号的无接触耦合，解决了旋转状态下扭矩（转矩）数值的测量。

?技术参数

转矩准度： ≤0.2% F·S 重复性： ≤0.2%F·S

过载能力： 150%F·S 滞 后： ≤0.2%F·S

绝缘电阻： ≥200MΩ 线 性： ≤0.2%F·S

工作温度： -20～60℃ 相对湿度： ≤90%RH

零转矩频率输出标准值：10.000KHz 参考《检定报告》

正向转矩满量程频率输出标准值*：15.000KHz 参考《检定报告》

反向转矩满量程频率输出标准值*：5.000KHz 参考《检定报告》

转速不准度： 光电码盘（60个脉/转或120个脉/转）或旋转编码器（900-2700个脉/转）无积累。

信号输出：频率信号，幅值为5V。

*注：定正、反向转矩：将轴一端固定，另一端顺时施加扭力，定为正向转矩；相反则为负向转矩。

?传感器的安装由机械安装人员进行

AN型传感器具有信号指示灯，正常工作时电源指示灯（红色）亮，转矩信号指示灯（绿色）闪烁，慢慢转动传感器时，转速信号指示灯（绿色）闪烁。

AN型传感器有两个航空插座输出，4芯为485总线输出，5芯为传感器供电及转矩、转速频率信号输出。

?安装方法：

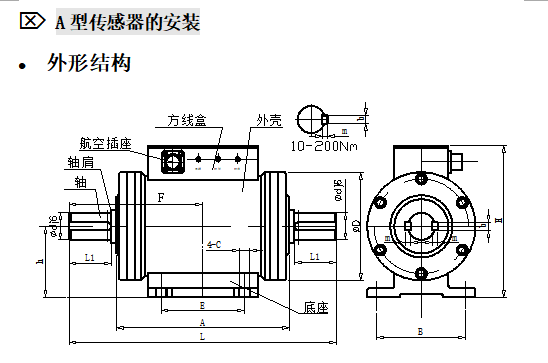

参照A型传感器的安装方法。

?开箱检查

开箱后，请先按《装箱单》所列项目认真清点，认箱内物品是否与《装箱单》一致，查看物品在运输过程中是否有破损现象，同时核对发货产品的铭牌，认产品的型号、规格及参数与您的订货要求是否一致。如有问题，请速与我公司联系。

箱内物品：

①装箱单 ②传感器 ③航空插头 ④使用说明书

⑤合格证 ⑥平键 ⑦检定报告

转矩测量基本原理传感器扭矩数值的测量采用应变电测原理，当应变轴受扭力影响产生微小变形后，粘贴在应变轴上的应变计阻值发生相应变化，我们将具有相同应变特性的应变计组成测量电桥，应变电阻的变化即可转变为电压信号的变化进行测量。下面为扭矩测量的主要原理框图，由于采用了能源与信号的无接触耦合，解决了旋转状态下扭矩（转矩）数值的测量。

?技术参数

转矩准度： ≤0.2% F·S 重复性： ≤0.2%F·S

过载能力： 150%F·S 滞 后： ≤0.2%F·S

绝缘电阻： ≥200MΩ 线 性： ≤0.2%F·S

工作温度： -20～60℃ 相对湿度： ≤90%RH

零转矩频率输出标准值：10.000KHz 参考《检定报告》

正向转矩满量程频率输出标准值*：15.000KHz 参考《检定报告》

反向转矩满量程频率输出标准值*：5.000KHz 参考《检定报告》

转速不准度： 光电码盘（60个脉/转或120个脉/转）或旋转编码器（900-2700个脉/转）无积累。

信号输出：频率信号，幅值为5V。

*注：定正、反向转矩：将轴一端固定，另一端顺时施加扭力，定为正向转矩；相反则为负向转矩。

?传感器的安装由机械安装人员进行

AN型传感器具有信号指示灯，正常工作时电源指示灯（红色）亮，转矩信号指示灯（绿色）闪烁，慢慢转动传感器时，转速信号指示灯（绿色）闪烁。

AN型传感器有两个航空插座输出，4芯为485总线输出，5芯为传感器供电及转矩、转速频率信号输出。

?安装方法：

参照A型传感器的安装方法。

转矩转速传感器转矩转速传感器转矩转速传感器转矩转速传感器

?开箱检查

开箱后，请先按《装箱单》所列项目认真清点，认箱内物品是否与《装箱单》一致，查看物品在运输过程中是否有破损现象，同时核对发货产品的铭牌，认产品的型号、规格及参数与您的订货要求是否一致。如有问题，请速与我公司联系。

箱内物品：

①装箱单 ②传感器 ③航空插头 ④使用说明书

⑤合格证 ⑥平键 ⑦检定报告
