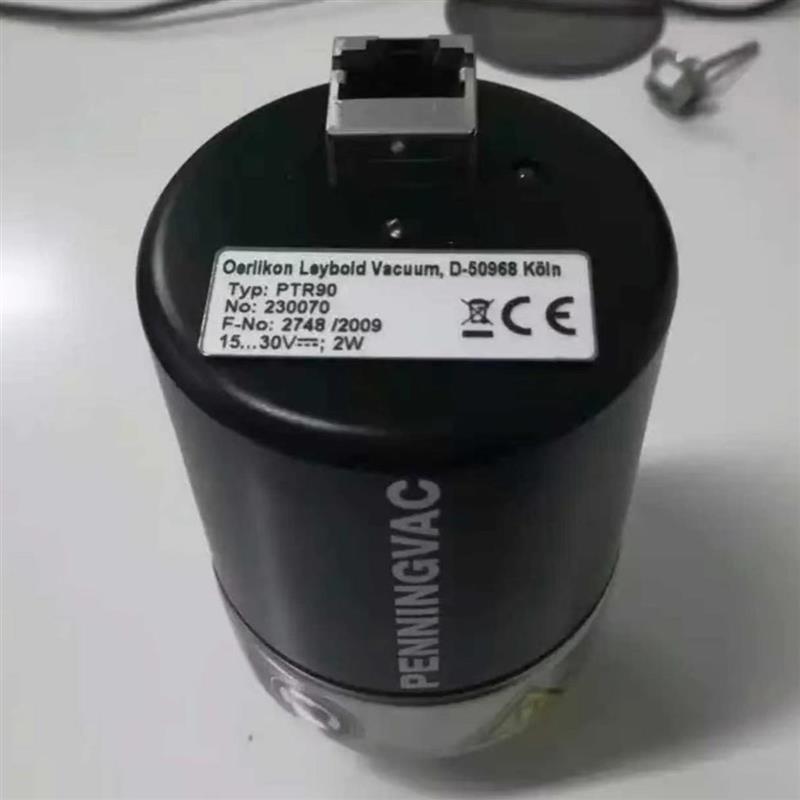

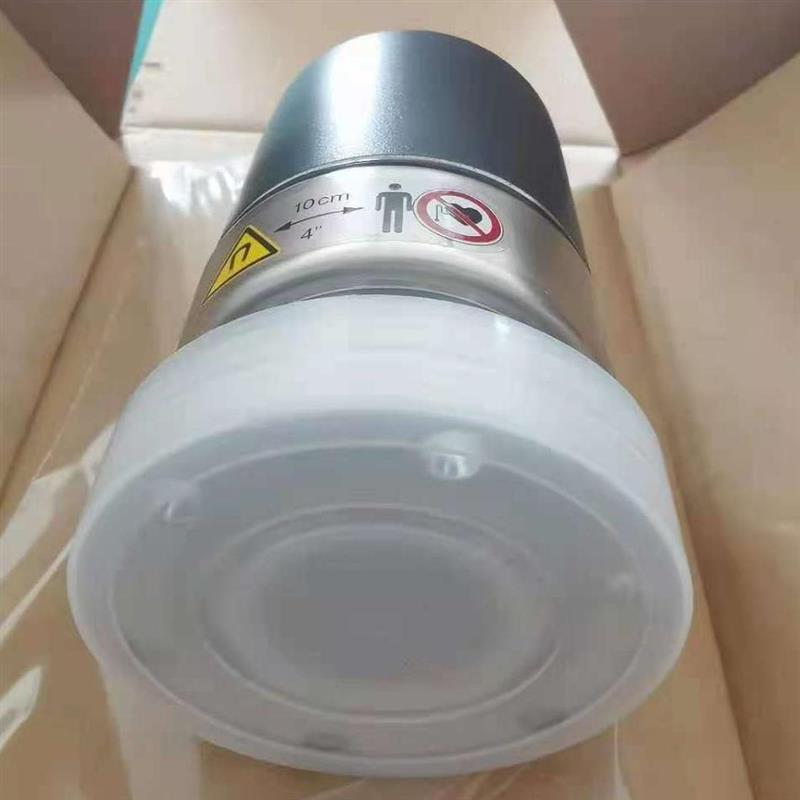

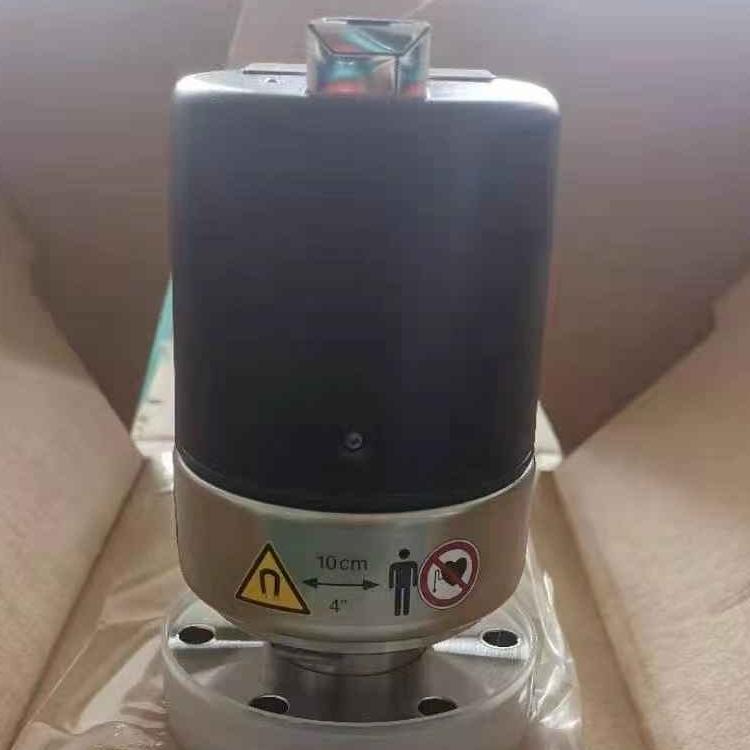

真空计（莱宝） 型号:PTR 90（PN:230070）库号：M260663

技术数据:

[测量范围]

*(空气，N2）:5×10-9…1000 mbar（毫巴）

*精度（N2）:≈±30%（在 1×10-8…100 mbar 范围内）

*可重复性:≈±5%（在 1×10-8…100 mbar 范围内）

[输出信号（测量信号）]

*电压范围:0…+10.5 V

*测量范围:1.82…8.6 V

*电压和压力的关系:对数，0.6V/log10 P

*出错信号:<0.5V，无电源

>9.5V，皮拉尼传感器出故障（丝极烧断）

输出阻抗:2×10 Ω

小负载阻抗:10kΩ，防短路

响应时间:（视压力而定）

P>10-6 mbar:<10 ms（毫秒）

P=10-8 mbar:≈1000 ms

识别变送器:85 kΩ，参考电源公用线

状态:引线 6

P>10-2 mbar 仅皮拉尼方式:低=0 V

P>10-2 mbar:低=0 V

冷阴极未点火

仅皮拉尼方式

P>10-2 mbar:高=15…30 VDC

冷阴极点火

皮拉尼/冷阴

极联合方式

（发光二极管）:高压接通（ 点亮)

变送器电压:15…30 VDC（脉动≤1 Vpp）

功耗:≤2 W

保险丝 1）:≤1AT

电源装置电压，具有大:16…30 VDC

电缆长度:（脉动≤1 Vpp）2）

调节

电位器:在 10-4 mbar 以下调节

电位器:在大气压力下调节

电气连接:FCC68 插座，8

传感器电缆:8 极，屏蔽

导线长度:50 m（8×0.14 mm2）

工作电压:≤3.3 KV

工作电流:≥500 μA

接地概念:→见“电气连接”

真空连接一测量公用线:

通过 10 kΩ电阻连接（相对于的大电压

差±50 V，精度±10 V）。

电源公用线—信号

公用线:分别连接

暴露在真空中的材料

真空接头:不锈钢

测量室:不锈钢

引线隔:陶瓷

内部密封:FPM

阳极:Mo

点火器:不锈钢

皮拉尼测量管:Ni, Au

皮拉尼丝极:W

安装方位:意

1）Leybold 真空控制器满足这些要求。

2）电源装置的低电压与传感器电缆的长度成比例。

内部容积:≈20 cm3

压力:≤10 巴（绝压压力）

限于惰性气体

温度

操作:+5...+55 ℃

烘烤:150℃（不带电子线路和磁屏蔽）

皮拉尼丝极:120℃

存放:-40o~+65℃

相对湿度:≤80%，在温度≤+31℃时。在 40℃时，减小到 50%

使用:仅在室内，海拔不过 2000m

保护类型:IP 40真空计真空计真空计真空计
