失配负载 型号:HHD3-WTSF50库号：M346247

失配负载可在射频系统中产生一个固定反射系数，可模

拟天线或终端系统的特定反射情况，用于发射机和功率放大

器等器件在失配状态下的性能测试。

WTSF 系列固定驻波比失配负载平均功率 50W-300W，

频率范围 30MHz-2200MHz，驻波比 1-6。

机械性能

连接器外壳 黄铜镀镍

阳内导体 黄铜镀金

阴内导体 铍青铜镀金

腔体 铝外壳、发黑

温度范围 -55° C ~ +125° C

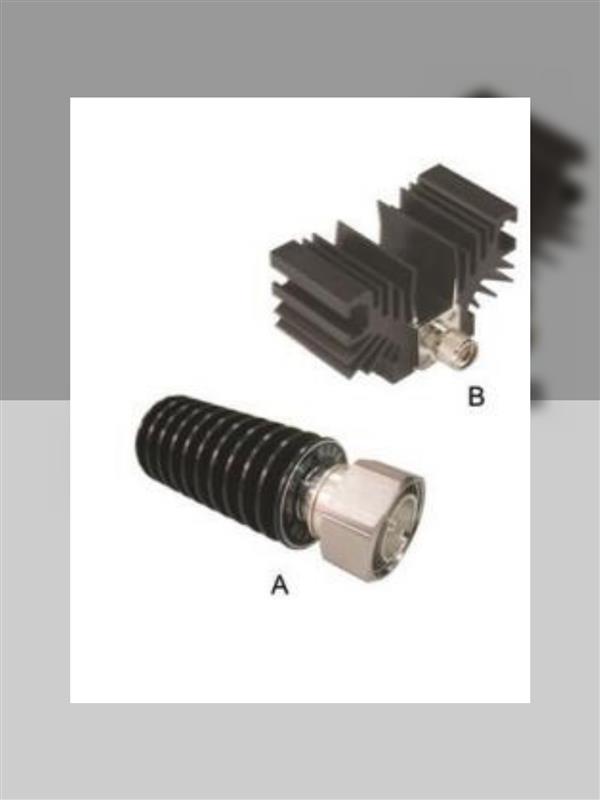

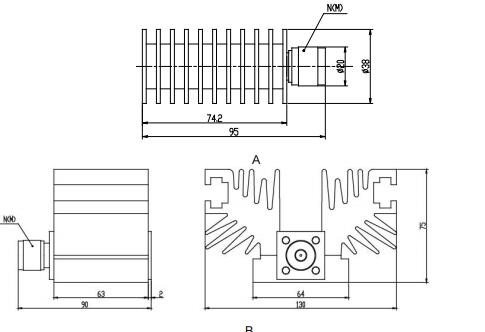

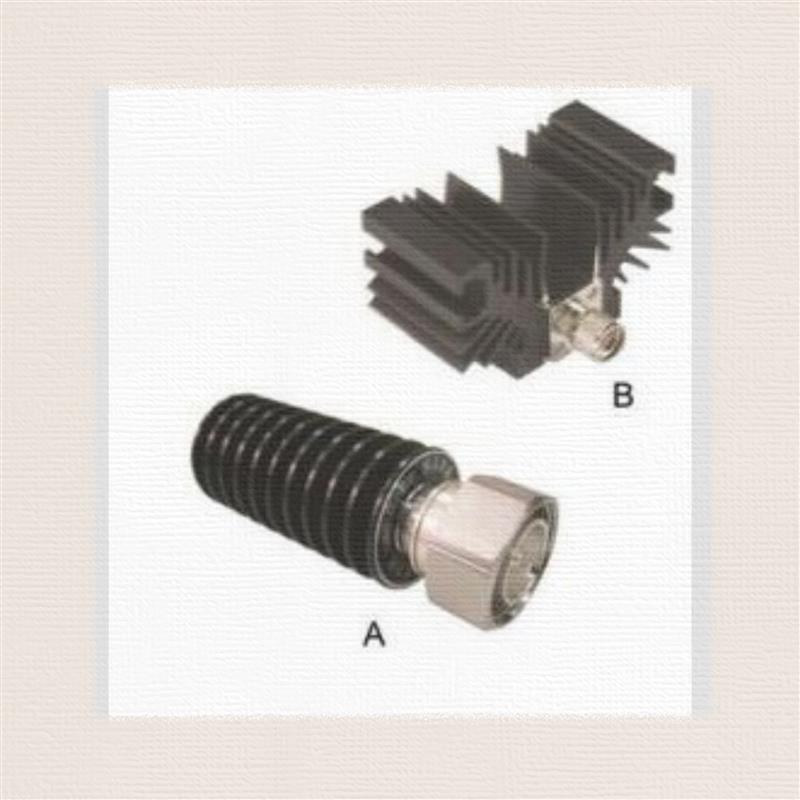

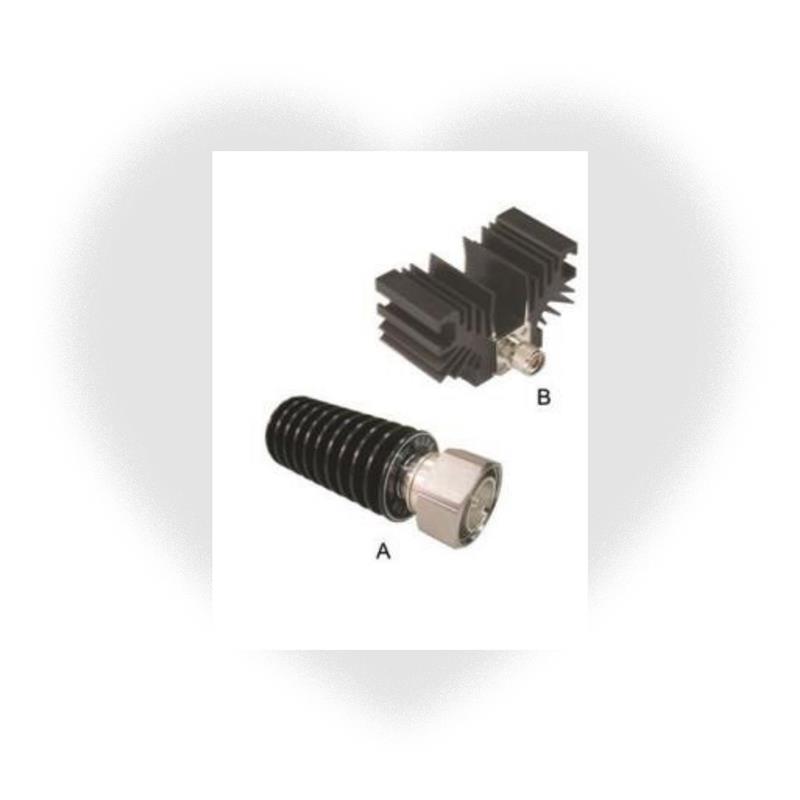

外形尺寸

A:?38×95mm

B:90×130×75mm

重量 A:160g; B:755g

电气性能：

型号 HHD3-WTSF50 频率范围(MHz)

30-500,500-800,800-2200 驻波比(1-6)±7%

平均功率：50W (对应环境温度 25°C, 当温度上升到 125°C, 功率线性递减至 5W). 峰值功率：5KW (5μs 脉宽,1%负载周期)

连接器形式：N,SMA,7/16

备注：

1. 所有外形尺寸单位 mm, 尺寸公差±5%

2. 若非特别说明,外形尺寸和技术指标对应 N 型连接器。
