SL-VGPR车载式多通道三维探地雷达系统
价格:电议
地区:湖北省 武汉市
电 话:027-59309076
手 机:19871578908

产品简介

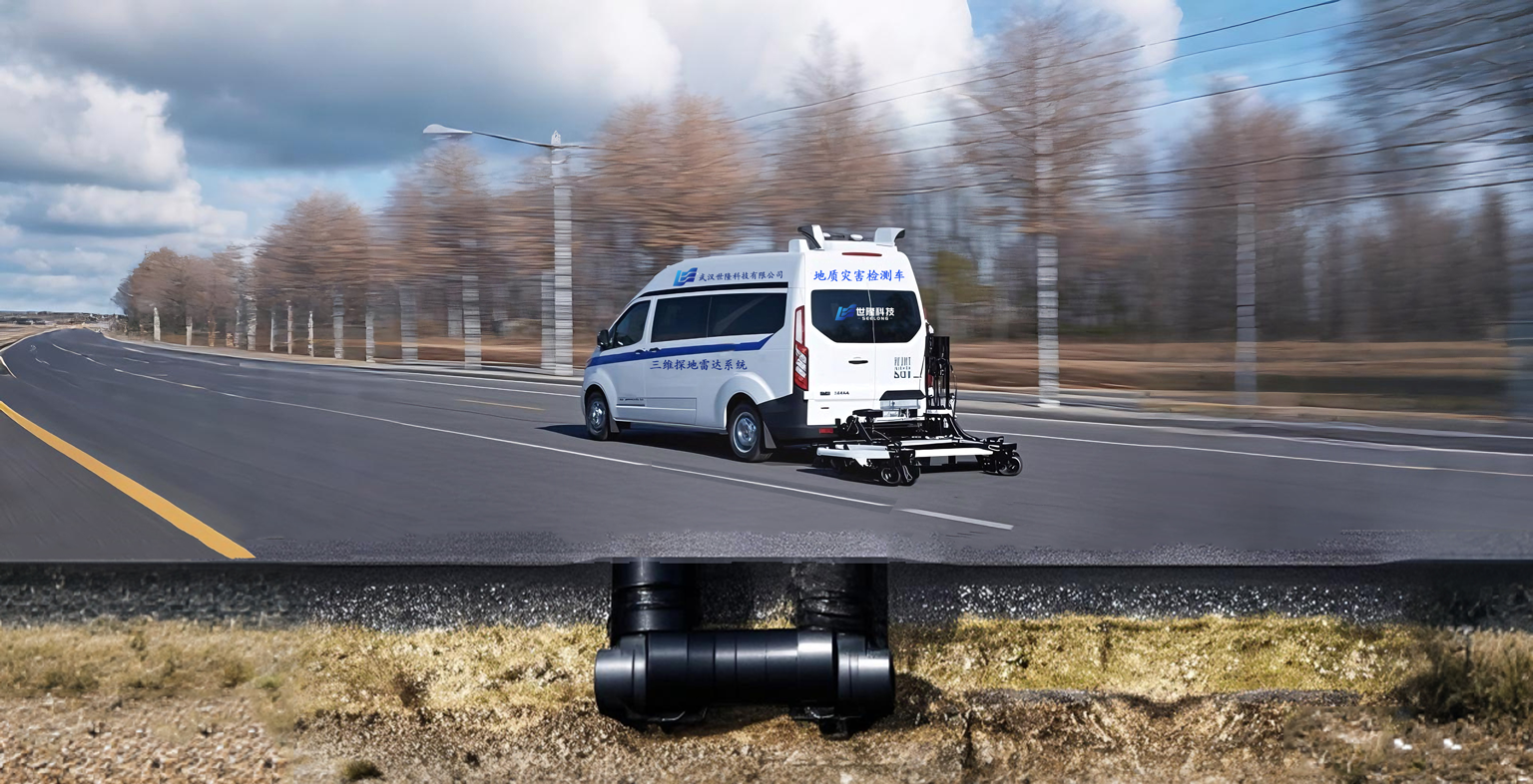

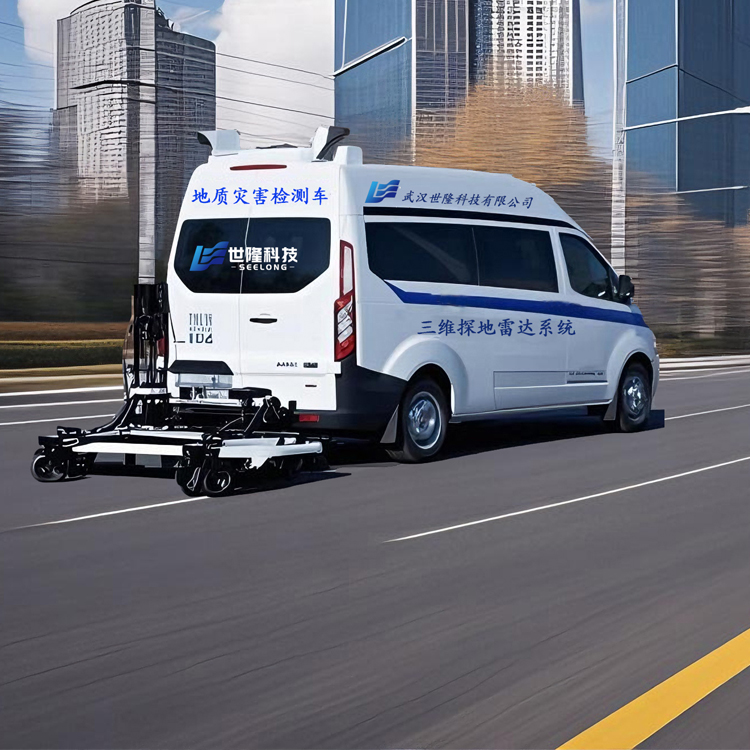

SL-VGPR车载式多通道三维探地雷达系统,是基于宽频带窄脉冲电磁波技术的大型阵列雷达系统为核心,并集成了测距系统、北斗或GPS定位系统以及监控摄像系统,多信息综合采集,可对地下目标进行阵列式多点同步联合扫描,大限度地捕获地下异常空间信息和特征信息,并对其进行准确坐标定位,实现从地表到地下数米的地毯式全覆盖普查探测。

时速可达120公里/小时,极大地提高了探测和识别灾害目标的质量和效率。特别适用于市政管线普查、城市道路、高速公路、铁路、桥梁隧道、机场跑道等的灾害和病害普查探测等领域。



主要应用

道路病害检测:市政道路、高速公路结构层厚度、空洞排查检测、道路结构强度检测、病害检测;路面裂缝扫描;道路塌陷动态预警等;

市政管线探测:管线具体埋深、走向、定位等地下管线分布情况;

铁路、隧道检测:轨道下不明物探测、道床厚度、平整度、饱满度、沉降检测;铁路路基分层和边坡厚度检测、铁路路基各层密实度检测;划分路基沉降、渗水、离析区域;定位采空区、人为坑洞、岩溶洞和排水管探测等;

桥梁检测:桥梁施工过程中检测:裂缝、混凝土密实度、施工监控、定期检测等

机场道路检测:对使用中的机场跑道进行日常结构安全检查;对施工中的机场跑道进行质量控制;为特殊事件提供应急监测。



主要特点

1、可快速、大面积三维检测,准确定位并量化缺陷信息;

2、探测分辨率高(可对目标进行成像识别);

3、快速寻找隐蔽缺陷:结构层厚度不均、钢筋不达标、不密实、裂缝、空洞、破损区、含水区、沉降区;

4、单通道多通道灵活组合变换;

5、同时采集数多道信息,并处理成高分辨率的三维图像, 结果直观易判读;

6、高低频率的三维阵列天线可同时工作,有效兼顾浅层高分辨与深层的探测



性能指标

车载式多通道三维探地雷达系统




天线频率:

50MHz~2.0Ghz可定制

通道数:

1-16通道可选

采集方式

车载/手推车/人工拖拽

采集速度:

高达120公里/小时

时窗范围:

0~1000ns连续可调

工作温度:

-20℃~+60℃

采样点数:

512~8192 样点/扫描可选

储存温度:

-40℃~+80℃

整机功耗:

<40W

数据通讯

以太网

定位方式:

GPS/RTK

电池:

12V

测量方式:

距离触发测量、时间连续测量

显示方式:

伪彩图、曲线图/三维切片

数据采集软件:

一键匹配增益、现场自动设置参数,波速与介电常数校正、自动增益、背景消除、实时滤波、叠加去噪、分段增益、数据存储及回放、图像处理、数据波形缩放、管径模拟、管线自动识别、GPS设置等功能



数据处理软件:

中英双语自由切换、增益、滤波、频谱分析、数据拼接、地层追踪、希尔伯特变换、偏移、道间平均、成果输出和打印等功能





实测效果图
