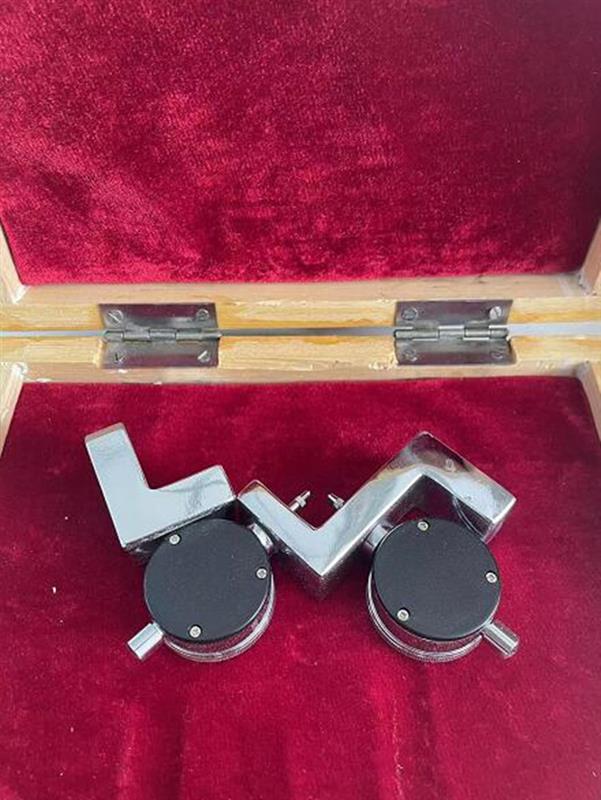

联轴器偏差测量仪SC-3型

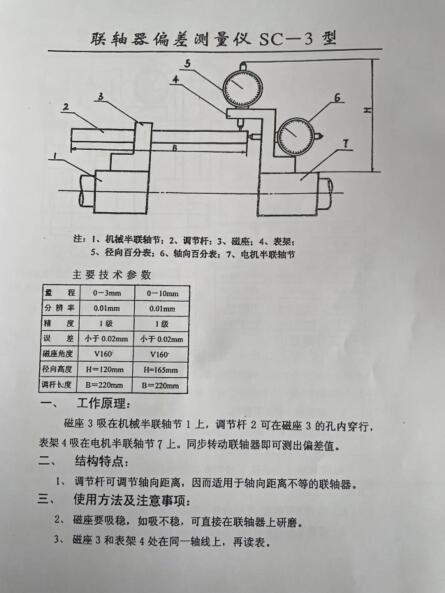

1、机械半联轴节; 2、调节杆; 3、磁座; 4、表架;

5、径向百分表; 6、轴向百分表; 7、 电机半联轴节

主要技术参数

量程：0- 3mm 0- 10mm

分辨率：0.01mm 0.01mm

精度 1级 1级

小于 0.02mm 小于 0.02mm

磁座角度 V160 V160

径向高度 H= 120mm H=165mm

调杆长度B=220mm B= 220mm

工作原理:

磁座3吸在机械半联轴节1上，调节杆2可在磁座3的孔内穿行，

表架4吸在电机半联轴节7上。同步转动联轴器即可测出偏差值。

二、

结构特点:

1、调节杆可调节轴向距，因而适用于轴向距不等的联轴器。

三、

使用方法及注意事项:

2、磁座要吸稳，如吸不稳，可直接在联轴器上研磨。

3、磁座3和表架4处在同一轴线上，再读表。

联轴器偏差测量仪SC-3型

1、机械半联轴节; 2、调节杆; 3、磁座; 4、表架;

5、径向百分表; 6、轴向百分表; 7、 电机半联轴节

主要技术参数

量程：0- 3mm 0- 10mm

分辨率：0.01mm 0.01mm

精度 1级 1级

小于 0.02mm 小于 0.02mm

磁座角度 V160 V160

径向高度 H= 120mm H=165mm

调杆长度B=220mm B= 220mm

工作原理:

磁座3吸在机械半联轴节1上，调节杆2可在磁座3的孔内穿行，

表架4吸在电机半联轴节7上。同步转动联轴器即可测出偏差值。

二、

结构特点:

1、调节杆可调节轴向距，因而适用于轴向距不等的联轴器。

三、

使用方法及注意事项:

2、磁座要吸稳，如吸不稳，可直接在联轴器上研磨。

3、磁座3和表架4处在同一轴线上，再读表。

联轴器偏差测量仪SC-3型

1、机械半联轴节; 2、调节杆; 3、磁座; 4、表架;

5、径向百分表; 6、轴向百分表; 7、 电机半联轴节

主要技术参数

量程：0- 3mm 0- 10mm

分辨率：0.01mm 0.01mm

精度 1级 1级

小于 0.02mm 小于 0.02mm

磁座角度 V160 V160

径向高度 H= 120mm H=165mm

调杆长度B=220mm B= 220mm

工作原理:

磁座3吸在机械半联轴节1上，调节杆2可在磁座3的孔内穿行，

表架4吸在电机半联轴节7上。同步转动联轴器即可测出偏差值。

二、

结构特点:

1、调节杆可调节轴向距，因而适用于轴向距不等的联轴器。

三、联轴器偏差测量仪联轴器偏差测量仪联轴器偏差测量仪联轴器

使用方法及注意事项:

2、磁座要吸稳，如吸不稳，可直接在联轴器上研磨。

3、磁座3和表架4处在同一轴线上，再读表。
