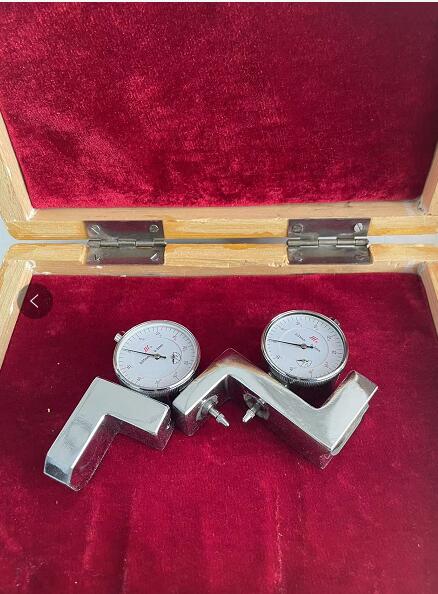

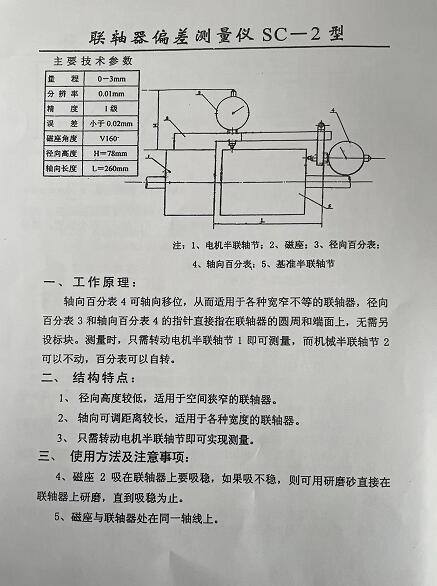

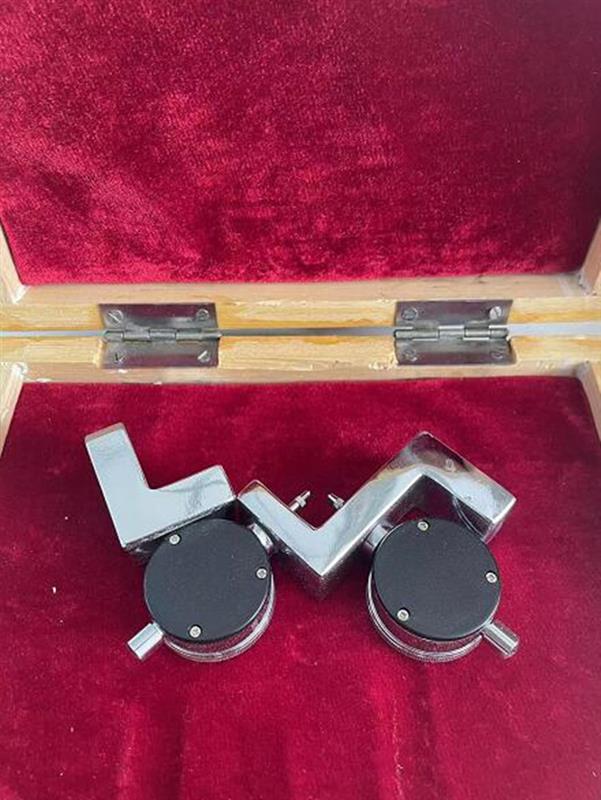

联轴器偏差测量仪SC-2型

主要技术参数

量程0-3mm

分辨率0.01mm

精度 1级

小于 0.02mm

I磁座角度V160

径向高度H=78mm

轴向长度L=260mm

注: 1、电机半联轴节; 2、磁座; 3、径向百分表;

4、轴向百分表; 5、基准半联轴节

一、工作原理:

轴向百分表4可轴向移位，从而适用于各种宽窄不等的联轴器，径向

百分表3和轴向百分表4的指直接指在联轴器的圆周和端面上，无需另设标块。测量时，只需转动电机半联轴节1即可测量，而机械半联轴节2

可以不动，百分表可以自转。

结构特点:

1、径向高度较低，适用于空间狭窄的联轴器。

2、轴向可调距较长，适用于各种宽度的联轴器。

3、只需转动电机半联轴节即可实现测量。

三、使用方法及注意事项:

4、磁座2吸在联轴器上要吸稳，如果吸不稳，则可用研磨砂直接在

联轴器上研磨，直到吸稳为止。

5、磁座与联轴器处在同一轴线上。
