等强度梁实验台/大应变等强度梁实验台（微应变±3000）中西器材 定做 型号:M371869库号：M371869

一、产品介绍

用途 等强度梁实验台可作为高等院校汽车、拖拉机、建筑机械、矿山机械、建筑机械、机械制造、建筑工程、桥梁工程以及力学等zhuan业的测试技术课和实验应力课bi备的教学设备，利用它可以让学生进行贴片技术训练，验证电桥的加减特性，应变片的温度特性和线性等，求取应变片的灵敏系数，进行静态和动态应变测量技术训练，有关教学内容的原理，培养学生的实验动手能力等。

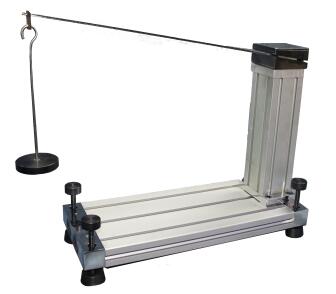

2.特点 实验台采用砝码加载，加载载荷直接从加载砝码得出，试件变形产生的应变由配套的应变仪测出，变形量（位移量）可通过百分表（或位移计）测出。实验台操作简单，结构简洁，易于拆装，小巧轻便。

3.结构 实验台底座采用铸造一次成型，支柱采用方钢焊接；试件由线切割加工成型，表面经过磨床处理，保证试件两平面的平行度和光洁度，加工后实验台、试件及附件均经细致防锈处理。

二、实验装置使用注意事项

实验台初次使用时，应先调节实验台下面四角的四只地脚螺钉，实验台能够平稳的放置在实验桌上。将实验梁放置到实验台支柱上，并用盖板压住用固定螺钉紧固好。

加载过程中，加载砝码要轻拿轻放，防止加载过程中造成击载荷致使数据不准或损坏试件。

实验台发黑部件要定期涂一层防锈油，并注意防尘处理。

注意：可随加载增大调节前地脚螺栓高度，使吊环与梁尽可能成90°，以达到准测量值，从而减小。

三、产品功能

1.多点静态应变测试实验

2.应变片电桥接法（电桥的加减特性）

3.电阻应变片横向灵敏系数的测定实验

四、技术参数

实验台参数

1.大加载量：G＝50N

2.实验台尺寸(mm)：300×150×550

试件参数

1.梁的工作尺寸：380×38×2mm

2.测量范围：3000μ?可回零点

3.等强度梁的长度：l1＝290mm

4.长度段的斜率：tga=0.0526

断面应力 ：σ=45.6MPa（50N）各断面应力的相对
