【技术参数】

*.继电器输出型,220V供电，输入≥36个，输出≥24

个;

*.具有以太网接口，支撑PROFINET 通信，RS485串口，支持MicroSD卡，实时时钟，高数计数≥6路;

*.通讯端口数量≥2个，扩展模块数量≥6个，扩展信号板数量≥1个;

*.大开关量1/0≥256个:

*.大模拟量I/0≥49个;

*.支持STEP 7-Micro/WIN SMART软件编程。

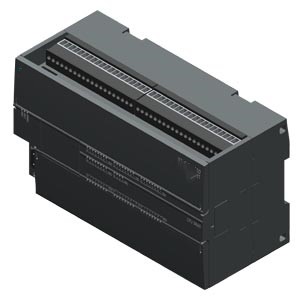

*.一般信息：产品类型标志CPU SR60 AC/DC/继电器

*.附带程序包的：●工程系统：STEP 7 Micro/WIN SMART

*.安装方式/安装：导轨安装：是;标准导轨

*.电源电压：

●额定值(AC)

AC 120V：是

AC 230V：是

允许范围，下限(AC)：85V

允许范围，上限(AC)：264V

*.电源频率

●允许范围，下限：47Hz

●允许范围，上限：63Hz

*.输入电流

耗用电流(额定值)：220 mA;AC 240V时

耗用电流，大值：370 mA; AC 120V时

接通电流，大值：16.3A:264V时

*.输出电流：

电流输出，大值：300 mA:24V DC传感器电源

用于背板总线(DC5V)，大值：1.4 A;大5V DC，用于EM总线

*.功率损失

功率损失，大值：25W

*.存储器

存储器类型：DDR

闪存：是

RAM：是

用于用户数据的可用存储器：20 kbyte

存储器大小：30 kbyte;程序存储器

微型存储卡：是;microSDHC卡(可选)

*.缓

●存在：是;免维护,RTC需要7天。

*.CPU-处理时间

对于位运算，典型值：150 ns:/说明

对于字运算，典型值：1.2μs;/说明

对于浮点运算，典型值：3.6μs;/说明

*.地址范围

外设地址范围：

.输入端：144 byte;256位数字量输入和56字模拟量输入

输出端：144 byte:256位数字量输出和56 字模拟量输出

*.时间

时钟

●类型：硬件时钟，未缓

●硬件时钟(实时时钟)：是

●缓持续时间：7d

●每日偏差，大值：120 s;25℃时在120s/月范围内

*.数字输入

数字输入端数量：36;集成

可用来实现技术功能的输入端4;HSC(高速运算)

源型输入/漏性输入：是

可同时控制的输入端数量

所有安装位置：一高可达40℃，大值36

输入电压

●输入电压类型：DC

●额定值(DC)：24V

●对于信号“0”：1 mA时DC 5V

●对于信号“1”：15VDC,当为2.5mA时

输入电流

●对于信号“0”，大值(允许的闭路电流)：1mA

●对于信号“1”，典型值：4 mA

*.输入延迟(输入电压为额定值时)

对于标准输入端

可参数化：是;0.2 ms、0.4 ms、0.8 ms、1.6ms、3.2ms、6.4ms和12.8ms，可在4个组别中

一从“0”到“1”时，小值：0.2ms

一从“0”到“1”时，大值：12.8 ms

对于报输入端

可参数化：是

用于技术功能

一可参数化：是;6个单相:4个HSC,200kHz;2个HSC,30kHz4A/B相:2个HSC,100 kHz;2个HSC,20kHz

导线长度

●屏蔽，大值：500 m;50m用于技术功能

●未屏蔽，大值：300 m:用于技术功能:否

*.项目组态/标题

项目组态/编程/标题

编程语言：KOP、FUP、AWL

*.尺寸：宽度:175 mm、高度:100 mm、深度:81 mm

*.重量:约611.5g可编程控制器可编程控制器可编程控制器可编程控制器
