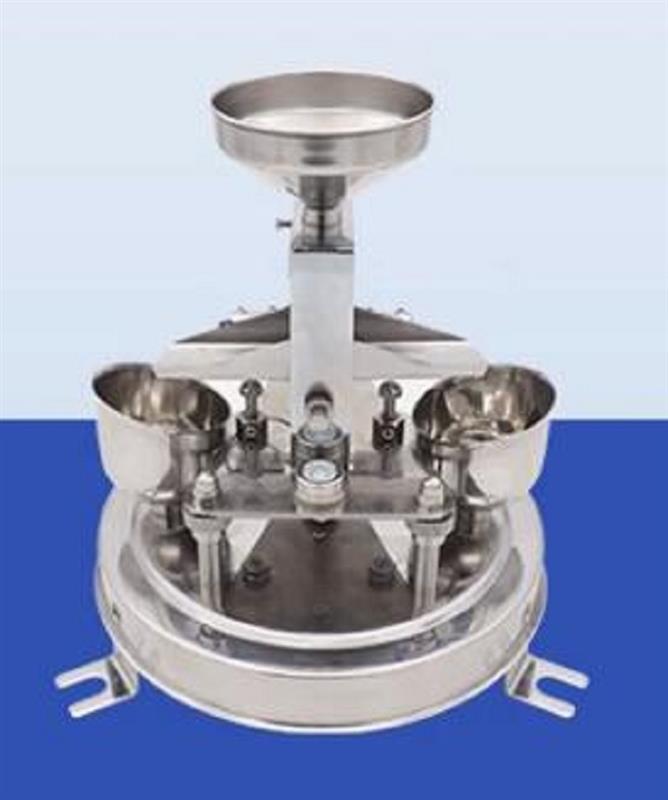

本仪器由承雨口1、滤网2、引水漏斗3、翻斗支架4、翻斗5、翻斗轴套6、倾角调节装置7、水平调节装置8、恒磁钢9、干簧管10、信号输出端子11、排水漏斗12、底座13、不锈钢筒身14、底座支承脚15等组成。其中，翻斗支架4上安装有翻斗轴套6和圆水平泡、干簧管支架。与其它翻斗式雨量计不同，本仪器的翻斗轴套为一体化旋转式定位结构，翻斗5通过翻斗轴安装在2个轴套的宝石轴承中，使翻斗的装、拆加方便，也无需再调整两个轴套之间的距，给现场安装带来了方便。

 主要技术指标

 承雨口径：φ200mm； 刃口锐角：40°～45°

分辨力：0.2mm；

 测量准度：≤±2%（室内人工降水、以仪器自身排水量为准）

 雨强范围：0mm～4mm/min（允许通过大雨强8mm/min）

 通讯方式：485通讯（标准MODBUS-RTU协议）

 工作环境：

 环境温度：0～50℃

相对湿度：<95%(40℃)

供电范围：10~30V

本仪器由承雨口1、滤网2、引水漏斗3、翻斗支架4、翻斗5、翻斗轴套6、倾角调节装置7、水平调节装置8、恒磁钢9、干簧管10、信号输出端子11、排水漏斗12、底座13、不锈钢筒身14、底座支承脚15等组成。其中，翻斗支架4上安装有翻斗轴套6和圆水平泡、干簧管支架。与其它翻斗式雨量计不同，本仪器的翻斗轴套为一体化旋转式定位结构，翻斗5通过翻斗轴安装在2个轴套的宝石轴承中，使翻斗的装、拆加方便，也无需再调整两个轴套之间的距，给现场安装带来了方便。

 主要技术指标

 承雨口径：φ200mm； 刃口锐角：40°～45°

分辨力：0.2mm；

 测量准度：≤±2%（室内人工降水、以仪器自身排水量为准）

 雨强范围：0mm～4mm/min（允许通过大雨强8mm/min）

 通讯方式：485通讯（标准MODBUS-RTU协议）

 工作环境：

 环境温度：0～50℃

相对湿度：<95%(40℃)

供电范围：10~30V

本仪器由承雨口1、滤网2、引水漏斗3、翻斗支架4、翻斗5、翻斗轴套6、倾角调节装置7、水平调节装置8、恒磁钢9、干簧管10、信号输出端子11、排水漏斗12、底座13、不锈钢筒身14、底座支承脚15等组成。其中，翻斗支架4上安装有翻斗轴套6和圆水平泡、干簧管支架。与其它翻斗式雨量计不同，本仪器的翻斗轴套为一体化旋转式定位结构，翻斗5通过翻斗轴安装在2个轴套的宝石轴承中，使翻斗的装、拆加方便，也无需再调整两个轴套之间的距，给现场安装带来了方便。

 主要技术指标

 承雨口径：φ200mm； 刃口锐角：40°～45°

分辨力：0.2mm；

 测量准度：≤±2%（室内人工降水、以仪器自身排水量为准）

 雨强范围：0mm～4mm/min（允许通过大雨强8mm/min）

 通讯方式：485通讯（标准MODBUS-RTU协议）

 工作环境：

 环境温度：0～50℃雨量计雨量计雨量计

相对湿度：<95%(40℃)

供电范围：10~30V
