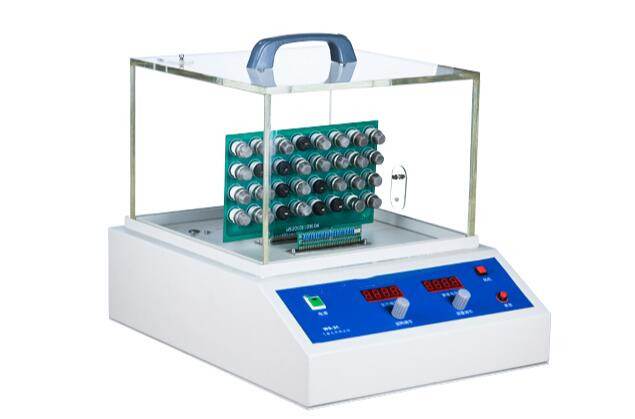

气敏元件测试系统WS16-WS-30A库号D406703

气敏元件测试系统WS16-WS-30A库号D406703

气敏元件测试系统WS16-WS-30A库号D406703

气敏元件测试系统WS16-WS-30A库号D406703

传感器特点

★ 可显示气敏元件负载输出电压；

★ 能计算元件电阻值、电压灵敏度和电阻灵敏度；

★ 能计算元件的响应时间、恢复时间；

★ 以you好、形象的界面对所测试元件进行虚拟列阵、编号；

★ 能根据测量结果对元件进行分档归类，在虚拟列阵上以不同颜色直观表示，并计算出在每一档范围内的元件数与所有参加测试的元件数的比例，并以百分数表示

主要应用

气敏元件科研项目、教学实验,气敏元件后续开发项目等

技术指标

测试通道数 30路

采集速度 1次/秒

系统综合误差 ＜±1%

输入信号范围: 0～5V DC

电源 AC 220V±10% 50Hz

测试电源 Vh 2～10V连续可调 Max7A

Vc: 2～10V 连续可调 Max1A

RL 可换插卡式 510Ω 1K 2K 4.7K 10K 22K 47K 100K 1M

外型尺寸： 主机 46.5cm × 34.8cm × 25.0cm

配气箱： 外形尺寸 300mm × 300mm × 200mm 容积: 18L
