【介绍】

 土壤含氧量监测系统用于测量土壤中的氧气含量。可以监测土壤呼吸和透气性。传感器包含一个铅正极、金负极、电解液和一个 Teflon 膜。电极间的电流与测量得到的氧气浓度呈正比。一个内置的桥式电阻用于提供电压输出。作为电流型传感器，需要消耗少量氧气以产生响应的电压信号。当氧气浓度是 20.95% (3240 mmol，23℃) 的时候，测量得到的氧气消耗是 2.2u mol/天。电压信号输出响应于空气氧气分压。分压标准单位是 kPa。这些单位可以转换为% O2或 ppm。大气中的氧气浓度是大约 20.95%。

 【技术指标】

 【数据采集器】

*操作温度：-20° 到+70°C，小负载下低温可扩展至-30℃

 *模拟输入：支持 12个单端输入，可单独配置，用于电压，电流测量

*脉冲计数 1个

*频率：1个

*电压激励终端 1个

*开关12V：6个

*开关3.3V：1个

*数字 I/O：8 个 SDI-12，2 组 RS485 或 RS232

 *输入限制：±5 V

 *模拟电压度

- 标准版本为 12 位分辨率，量程为 5000mV，基本分辨率为 1.47mV，精度为±

（0.08% 读数+1 位分辨率)(-20℃-40℃)

- 高精度版本为 16 位分辨率，量程为 5000mV，基本分辨率为 190uV，精度为±

（0.06% 读数+2 位分辨率)(-20℃-40℃)

 *ADC：12 位（标准版本），16 位（高精度版本的 8 路通道为 16 位，4 路为 12 位）

*供电：17-24V（可根据需求在 5V-24V 内定制）

*通讯协议：Modbus，RS485/RS232/TTL，DDI，SDI-12 和其他

*内部存储：32M 数据存储，32M 图片存储

*MicroSD 卡扩展：大支持 32G Micro SD

 *内部锂电池：20Ah/3.7V 聚合物锂电池

*电力消耗（3.7V）

- 内部电池供电，电压 3.7V 时，休眠：0.11mA，测量：12mA(不含传感器)，发

 送：100mA-800mA

 *尺寸：290mm×250mm×110mm

 *重量：2.25kg

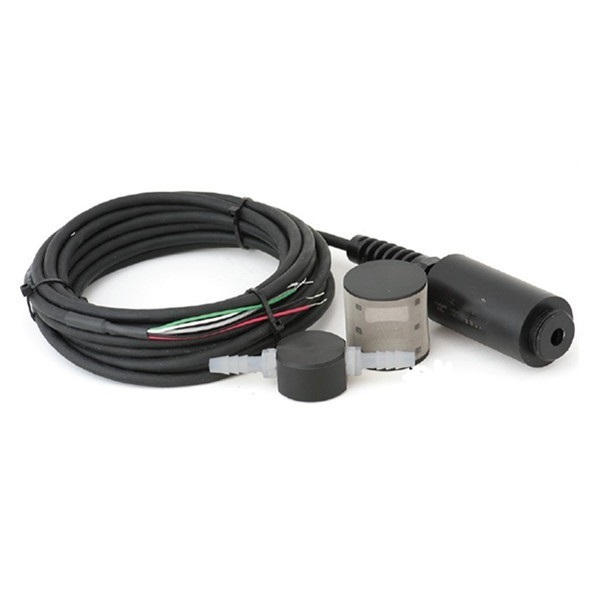

【土壤氧气传感器】

*参考温度传感器：热敏电阻

*测量范围： 0— O2

 *输出： 2.6 mV / % O2

 *0%O2 输出 ：6 % of output at 20.95 % O2，

*测量重复性： 小于 0.1 %

 *非线性度： 小于 1%

 *漂移： 1 .0 mV 每年

*耗氧率： 2.2 μmol O2 每天 （20.95 % O2 and 23℃）

*响应时间： 60 S

 *工作环境： -20 to 60 ℃; 0 to 100 %RH (非冷凝); 60 — 140 kPa

 *输入电压： 12 V DC（加热）; 2.5 V DC 激发电压 (热敏电阻)

 *输出电压： 0 to 2.5 V DC

 *尺寸： 长度：68mm，直径 32 mm

 *扩散头（附件）：直径 35mm,长度 35mm,125 目筛子

*流通头：直径 32 mm; 长度 91 mm; 0.25 英寸连接器

*不同气体的影响：传感器不受 CO，CO 2，NO，NO 2，H 2 S，H 2 和 CH 4的影响。NH 3，HCl 和 C6H6（苯）对传感器的测量影响微小（大约 1％）。传感器对 SO 2 敏感（SO 2 信号响应方式类似的）。臭氧会损坏传感器

*线缆： 5 米线缆

*重量：175g(含 5 米线缆土壤含氧量监测系统土壤含氧量监测系统土壤含氧量监测系统土壤含氧量监测系统
