了满足当前薄层色谱分析以及分析需要设计的产品，它处理速度快和分辨率高,而且具有噪音小、线性好的特性。仪器由光源、光学采样系统、薄层色谱色谱工作站三大部分组成，薄层色谱工作站是对仪器可全自动的控制同时还可对薄层色谱斑点进行定量处理，定量精度与进口产品相近、满足药厂、高校日常分析的需要，省时省力是您实验室的好助手。薄层色谱成像系统的使用成本低。

 仪器参数

1,扫描方式：线性扫描，双波长扫描，多通道扫描

2.光源：254/365nm紫外光源、400-700可见光源。

3.分辨率可达10um

 4.重现性:≥99%

 5. 检测方式：反射法、荧光法。

6、算法：归一法，内标法，外标法（一点直线法，两

 点曲线法），符合药典要求。

7.软件环境：WIN XP/2000/NT，(1200万像素）

8、电子签名 审计追踪

 仪器特点

1. 有与单波长扫描,双波长扫描，多通道扫描功能，

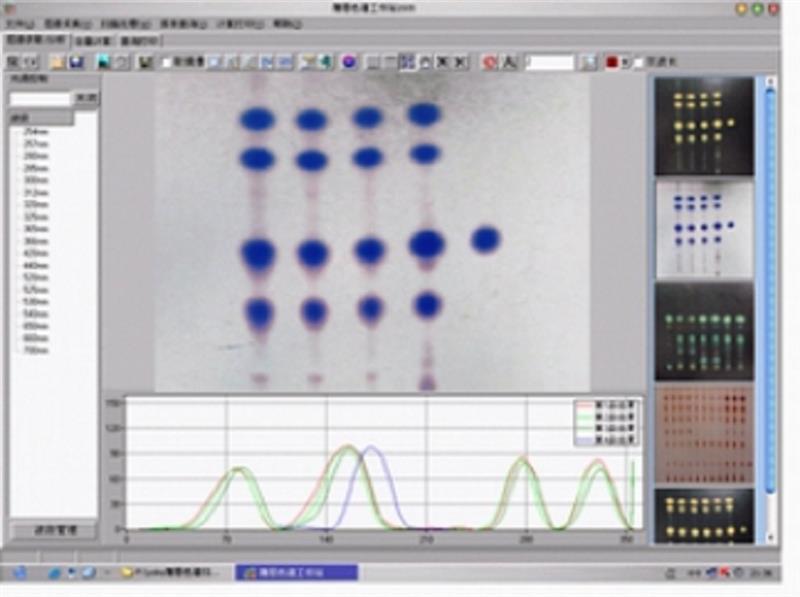

2.对TLC斑点进行准定量，测量Rf值，

3.对图像可意角度旋转,可对色彩亮度、饱和度、对比度进行校正。

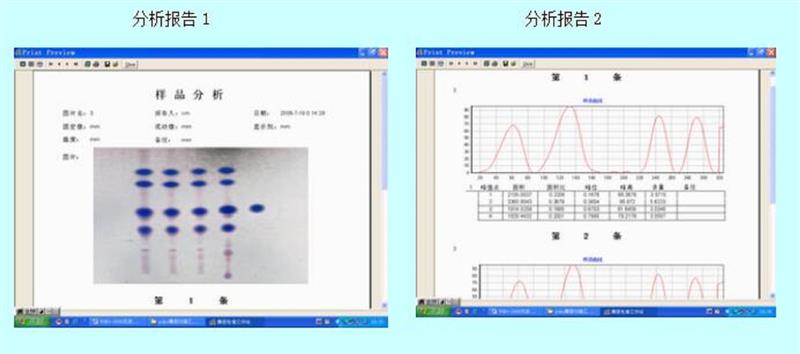

4. 可打印出峰位、Rf值、峰面积、含量、图像的报告，符合药典要求

5. 人性化中文软件操作界面,量图谱数据库管理，

6.机内配有≥800万像素高清摄像头，具有1-3600秒曝光时间控制，可使模糊斑点清晰，消除背景干扰，配有图文并茂的教学软件，简明方便，随时调看。

 可完成下列的分析：

   材： 三七 黄连 金果榄 淫羊藿 穿心莲 五味子 大黄 蛇床子 丁公藤 防风备 灵芝 刺五加 西红花 当归 川穹 麦冬 升麻 紫菀 龙胆等

   中成药：知柏地黄丸  香连丸  穹菊上清丸 黄连上清丸 导赤丸  人参再造丸  桂附地黄丸

消银片  霍胆丸  三妙丸   二妙丸 香连片 穿心莲片  万氏牛黄清心丸 天麻首乌片

葛根芩连微丸 等

 仪器配置

 1、 主机（含光源、检测器）

 2、KM1-YOKO-2002-B薄层色谱工作站

 3、薄层预制板；硅胶G 10X20cm 1合； 硅胶GF254 10X20cm 1合（可选H、HF254板）

 铝箔G 10X20cm 1合； 涤纶G254 10X20cm 1合（可选H、HF254板）

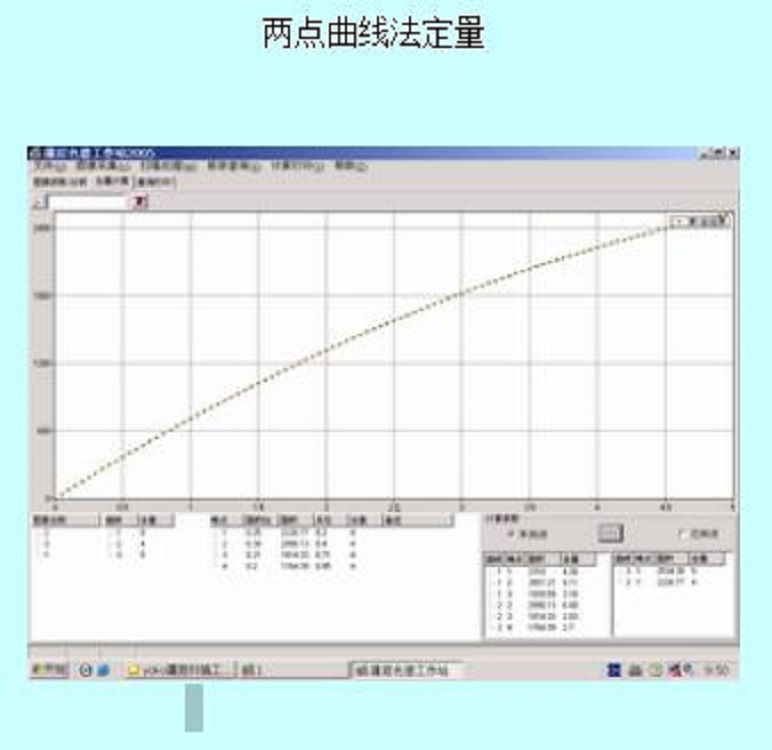

 两点曲线法定量 一点直线法定量薄层成像系统薄层成像系统薄层成像系统薄层成像系统
