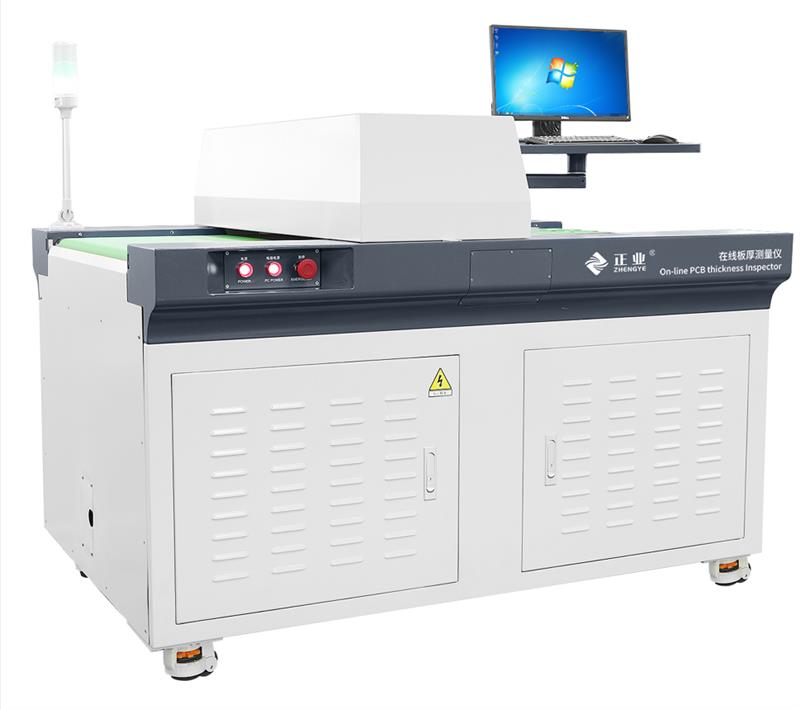

PCB在线板厚检查机（BH12）
价格：电议
地区：广东省 广州市

广东正业科技股份有限公司

免费会员 营业执照已上传

>
全部产品 进入商铺

在线板厚检查机（BH12）

On-line PCB thickness Inspector (BH12)




用途

在线板厚测量仪，应用于PCB/PCBA、汽车、机加工等行业，采用非接触式激光测量，能够在线精密测量PCB压合后板材及塑胶、模类等的厚度。



特征

1、高质量:在线检测减少不良品的产出，采用非接触式激光测量，无破坏性;

2、高效率:测量效率为6-8S/pc;

3、数据精准:测试精度高达加减5μm，同时在线检测可减少人为记录和测试误差;

4、测试板厚:0.1-10 mm，适用板材厚度范围广;


技术参数

项目ITEM

规格参数SPECIFICATIONS

型号model

BH12

仪器功能Instrument function

在线板厚检测On-line PCB thickness Inspector

测量类型Measuring type

非接触式镭射激光测量Non-contact measurement

测量板尺寸Measuring PIate Area

200mm*220mm 一750mm*730mm

测试点范围Test point range

1.板两边测试点距板边5-100mm可调

2.板中心测试点位于中心

1.The distance between the test points on both sides of the board and the board edge is 5-100mm adjustable.

2.The central test point of the plate is located in the center

测量板厚度Test plate thickness

0.1mm - 10mm

测试精度Accuracy of the test

±5μm(标准片Standard piece)

0-15μm (PCB板与千分尺实测对比，PCB翘曲<1mm)

0-15μm（Measured comparison between PCB board and micrometer，PCB warpage<1mm）

测量效率Test efficiency

6-8S/pc

平台输送速度Platform speed

6M/min、12M/min、15M/min（或自定义Or custom）

电源要求Power Requirement

AC220V 50HZ

气源要求Air supply

0.4-0.6Mpa

测试的点定位精度Test point positioning accuracy

±5mm

测试点Test point

1.自定义测试点坐标self-selection(点位总数<600个)

2.软件指定，均布5点、9点和12点The software specifies that 5 points, 9 points and 12 points are evenly distributed

MES

支持数据传输及远程操作(标机无此功能，另行开发)Support data transfer, remote operation

SPC

测试点极差分析图，小均值显示The maximum, The minimum value, The average

储存结果命名Save result naming

以品名/料号/日期进行保存The name,Batch number,The date of

调档方式Invoke standard files

扫码自动调档The maximum, The minimum value, The average

防尘装置To prevent dust

设置仪器及配件的自身防尘与除尘Prevent dust and remove dust

输送方式Transportation way

PV滚轮PVC Scroll wheel

功率Power

2KW

重量Weight

400KG

PCB板间距PCB spacing

6M/min>300mm，3M/min>150m



企业类型

制造商

新旧程度

全新

原产地

东莞
