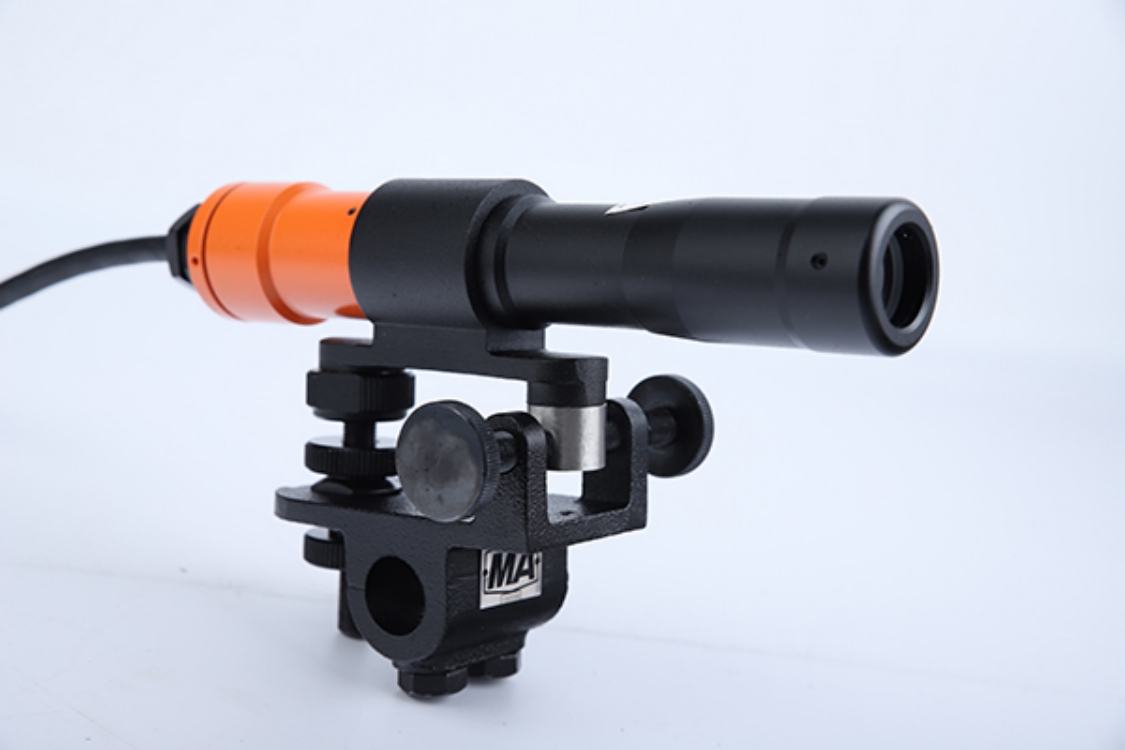

矿用本安型激光指向仪(红光 ZX/YHJ-600(A)

主要用途及适用范围
 仪器主要用于煤矿井下巷道开采时提供中腰线定位、运输管道、运输皮带、风管、水管、电缆铺设等方向定位。
使用环境
a环境温度：-20℃~+40℃
b相对湿度：≤95%RH(+20℃时)
c环境大|气压：86kPa~110kPa
d在含有爆炸性气体(甲烷)和煤尘混合物的煤矿井下环境中
e在无明显破坏绝缘的气体或蒸汽的环境中
f污染等|级：3级

矿用本安型激光指向仪(红光 ZX/YHJ-600(A)

基本参数及性能要求
1、安装方式：携带式
防爆形式：矿用本安型
防爆标志：ExibI Mb
激光指向仪工作制：连续性运行不少于45h
主机组尺寸：226mm×250mm×138mm
电源外壳尺寸：107mm×42mm×70mm
重 量：3.8kg
本安参数：
供电方式：产品配备PL145667矿用锂离子蓄电池，3.7V，4000mAh，1只；电池内置保|护板，采用单组份室温硫化橡胶704粘合剂浇封工艺固定，厚度不小于1mm，实现短路、过热双重保|护，并置于塑料壳中。
电池规格型号：PL145667 矿用锂离子蓄电池，3.7V，4000mAh。
Uo：DC4.2V， Io：800mA； 工作电压：DC 3.7V，工作电流：≤90mA。
2、性能要求：
激光指向仪射程600m、在600m处光斑直径应不＞80mm、光斑飘移量应不＞10mm。
激光指向仪横向、纵向粗调：360°任|意；WEI调机|构的横向和纵向调节范围应不小于±1.5°。
光功率：不＞15mW

矿用本安型激光指向仪(红光 ZX/YHJ-600(A)

矿用本安型激光指向仪(红光 ZX/YHJ-600(A)
