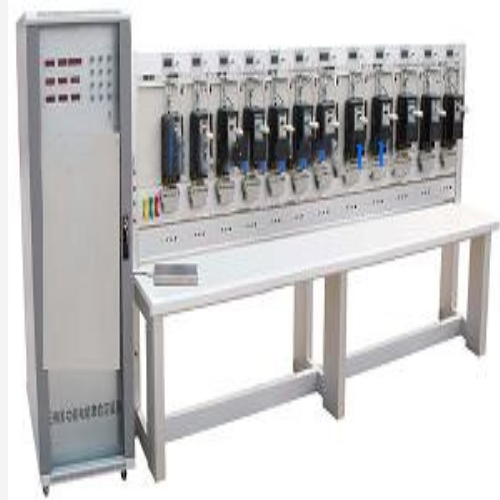

三相多功能电能表检定装置 CN61M/T360

产品简介本产品是根据相关标准、检定规程要求设计制造，符合DL/614-1997(多功能电能表)、JJG307-2006(机电式交流电能表)、JJG596-1999(电子式电能表)，满足JJG597-2005(交流电能表检定装置)、DL/T460-2005(交流电能表检验装置检定规程)等规程的要求。满足各类(机械式、机电一体式、全电子式)单相有功表，三相有功、无功表的检定、校验和功能试验。同时具备了多功能电能表数据的管理功能和的证书、报表打印功能。
·功能特点
多功能试验功能
★检定同种规格不同常数、不同通讯规约的电能表；
★谐波试验功能，1～21次谐波任意设定，进行谐波影响试验；
★可以对需量周期进行全自动检定；
★可以模拟现场运行进行时段投切及组合误差试验；
★对日计|时误差采用高精度时钟测试仪进行测试，精度高达10－7；
★通讯测试；
★GPS广播校时，表内数据验证，读、写表设备号；
★时区时段测试和设置；
★需量示值误差测试；
★可以按照检定规程要求，对潜动、启动、基本误差、标准偏差等检定项目实行全自动检定；
★可进行正逆相序试验，正反功率试验，四象限无功试验；
★可以做电压影响试验、频率影响试验、电压不平衡影响试验；
★可以接收各种脉冲输入信号，包括机械表转盘、发光二极管、红外二极管、电脉冲等。
三相多功能电能表检定装置 CN61M/T360

功能特点
★采用机柜和铝合金挂表架分体结构，美观而质轻；
★自动化程度高，稳定度、性好，输出功率大；
★光电采样器可实现灵活调节，宽角度对光，同时可以接受电子式电能表的光脉冲信号；
★装置具有小键盘操作，可实现基本校验功能；
★用PC机操作能自动完成规定的校验，可随意设置预热时间、潜动时间、走字时间、走字电量、内控误差限等；
★装置具有完整的故障检测、电压短路、电流开路等保护、报警功能；
★强大的数据管理功能：数据化整、自动存储、数据备份、数据恢复，统计和查询方便、快捷；
★支持条码输入，显示误差曲线图，误差上下限设置，多种检定方案，管理设备权限等。

三相多功能电能表检定装置 CN61M/T360

·性能指标
●装置准确度等级：0.05级、0.1级；
●电压输出：3×57.7V/220V/380V；
●电流输出：3×(0～100)A，0.1A，0.5a，1A，1.5a，2.5a，5a，10A，20A，40A，100A自动切换；
●电压输出容量：80VA；电流输出容量：300VA；
●相位调节范围0.00度～359.99度，调节细度0.01度；
●输出频率45.00～65.00Hz，调节细度0.01Hz；
●电压、电流调节细度0.01%；
●输出电压、电流、功率稳定度Sp0.01 %、γp0.03%/3分钟(PF＝1)；
●波形失真度：<0.5%；
●起动电流输出：额定电流的千分之一，或任意设定电流值；
●工作电压：220V±10％，相对湿度≤85%；
●时钟精度10-7。
